Съдържание: Бензинови модели 1.6, 1.8 и 2.0 l… ↓ Бензинови модели 2.0 TFSI ↓ Дизелови модели 2.0L DOHC ↓
Бензинови модели 1.6, 1.8 и 2.0 l (MPI и FSI)
1. Изключете отрицателния кабел от акумулатора.
2. При модели с независимо/допълнително отопление развийте болтовете (стрелки в илюстрация 5.4, глава 2) изпускателната му тръба от шумоизолиращия екран.
3. Освободете крепежните елементи (1 и 2 в илюстрация 5.5, глава 2) и свалете предната шумоизолация.
4. Дайте ядката (2 на съпротивлението. илюстрации) клеми B+, изключете конектора (1) на клема 50. Ако има, отделете изолацията на положителния извод на стартера. Отстранете болтовете на скобата (4) и конзолата (3) на стартера на цилиндровия блок и на стартера.

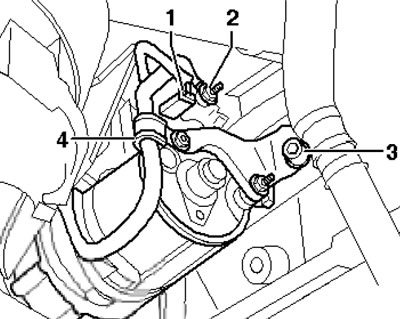

13.4. Стартерни връзки
5. Отстранете болтовете (1 на съпротивлението. илюстрации), плъзнете стартера надолу и го извадете.

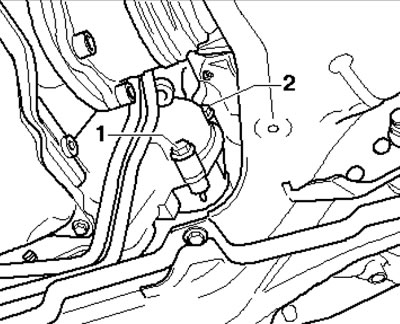

13.5. Монтаж на стартера
6. Монтажът се извършва в реда, обратен на демонтирането на компонентите.
Бензинови модели 2.0 TFSI
7. Изключете отрицателния кабел от акумулатора.
8. При модели с независимо/допълнително отопление развийте болтовете (стрелки в илюстрация 5.4, глава 2) изпускателната му тръба от шумоизолиращия екран.
9. Отстранете топлинния щит на десния преден задвижващ вал (вижте илюстрация 5.43 Глава 2).
10. Отстранете болтовете (1 и 2 в илюстрация 13.5), извадете стартера и го наклонете настрани.
11. Изключете конектора (3 в илюстрация 17.40 Глава 2), отстранете затягащата гайка (1), гайката (2) и отстранете електрическото окабеляване. Разхлабете крепежните елементи на скобата на стартера и на цилиндровия блок (3), свалете стартера.
12. Монтажът се извършва в реда, обратен на демонтирането на компонентите.
Дизелови модели 2.0L DOHC
13. Изключете отрицателния кабел от акумулатора.
14. При модели с независимо/допълнително отопление развийте болтовете (стрелки в илюстрация 5.4, глава 2) изпускателната му тръба от шумоизолиращия екран.
15. Освободете крепежните елементи (1 и 2 в илюстрация 5.5, глава 2) и свалете предната шумоизолация.
16. Отстранете звукоизолацията в предната дясна арка на колелото (вижте илюстрация 40.46 Глава 2) и топлинния щит на десния преден задвижващ вал (вижте илюстрация 5.43 Глава 2).
17. Отстранете болтовете (1 на съпротивлението. илюстрации) и премахнете опората на турбокомпресора.

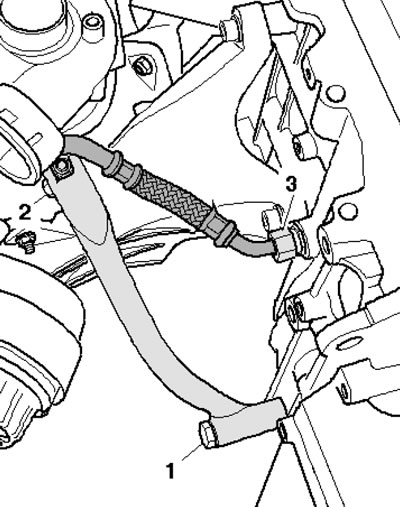

13.17. Крепежни елементи (1 и 2) на опората на турбокомпресора
18. Отстранете болтовете (1 и 2 в илюстрация 13.5) стойки за стартери.
Забележка: При CVT моделите болтът (1) се монтира от задната страна.
19. Изключете конектора (3 в илюстрация 17.40 Глава 2), отстранете затягащата гайка (1), гайката (2) и отстранете електрическото окабеляване. Разхлабете крепежните елементи на скобата на стартера и на цилиндровия блок (3), свалете стартера.
20. Монтажът се извършва в реда, обратен на демонтирането на компонентите.
