Премахване и монтиране на цилиндрова глава (6-, 8-цилиндров) (Audi A4 B6)

Съдържание: Премахване ↓ Монтиране ↓

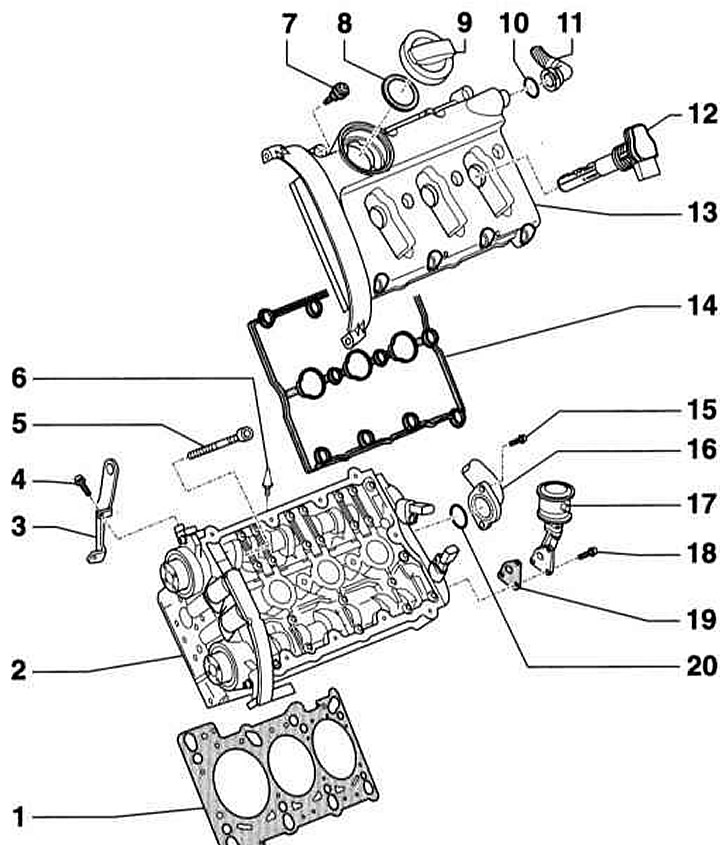

Цилиндрова глава. Бензинов двигател 3.0 л ASN

1 — Гарнитура на цилиндровата глава. Номерът трябва да е обърнат към главата на цилиндъра
2 — Цилиндрова глава. Минимална височина: 139,25 мм
3 — Око
4 - болт, 23 Нм
5 — Монтажен болт на главата на цилиндъра
6 — Центриращ щифт на всмукателния колектор
7 - Специален винт, 10 Нм
8 - Уплътнение. Ако има повреда или теч, сменете
9 — Капак
10 — Уплътнителен пръстен. Не забравяйте да смените
11 — Маркуч за вентилация на картера
12 — Запалителна бобина
13 — Капак на главата на цилиндъра
14 — Уплътнение на капака на цилиндровата глава. Ако има повреда или теч, сменете
15 - Винт, 10 Нм
16 — Задна тръба на охлаждащата течност
17 — Комбиниран вентил за подаване на вторичен въздух
18 - Винт, 10 Нм
19 — Уплътнение. Не забравяйте да смените
20 — Уплътнителен пръстен

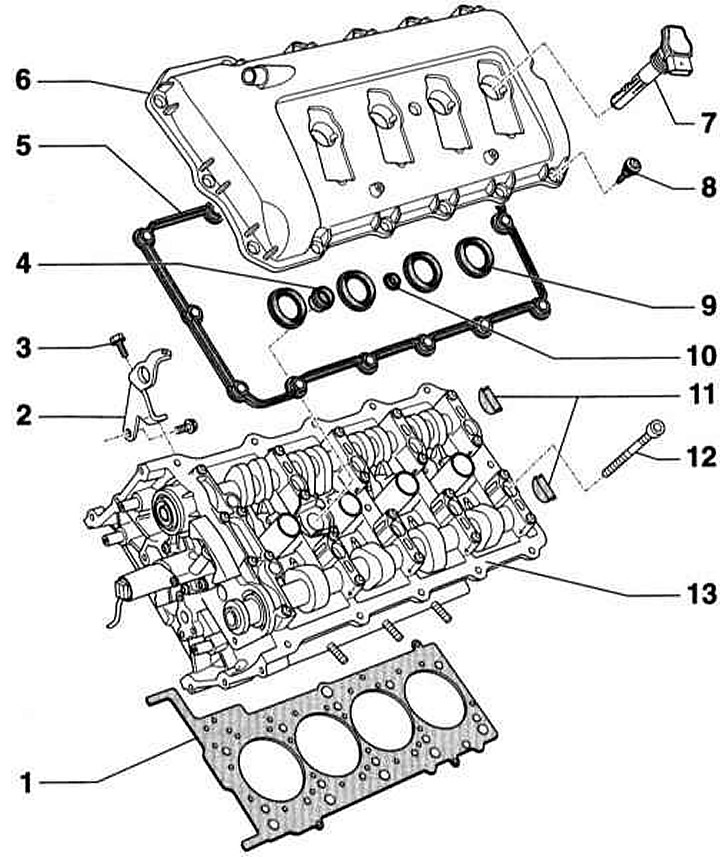

Цилиндрова глава (дясната е показана). Бензинов двигател 4.2 л VVK

1 — Гарнитура на цилиндровата глава. Монтажна позиция: Номерът на резервната част трябва да сочи към главата на цилиндъра. След смяна на уплътнението е необходимо да смените охлаждащата течност
2 — Око
3 - болт, 22 Нм
4 - Уплътнение. Ако има повреда или теч, сменете
5 — Уплътнение на капака на цилиндровата глава. Ако има повреда или теч, сменете
6 — Капак на цилиндровата глава
7 — Запалителна бобина. За да премахнете, ще ви е необходим теглич AUDIТ40039
8 - Специален винт, 10 Нм. Ако е повреден или тече, сменете го. Затягането се извършва последователно отвътре навън
9 — Уплътнения на капака на цилиндровата глава. Ако има повреда или теч, сменете
10 — Уплътнение на капака на цилиндровата глава. Ако има повреда или теч, сменете
11 - Полукръгло уплътнение. Ако има повреда или теч, сменете
12 — Монтажен болт на главата на цилиндъра
13 — Цилиндрова глава. След смяна е необходимо да смените охлаждащата течност

Премахване

1. Последователността на развиване на болтовете е обратна на тази, показана на придружаващата илюстрация: от 8 до 1.

Двигател 3.0л

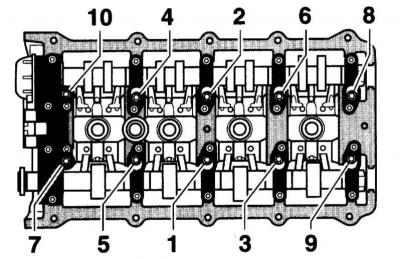

Двигател 4.2л

Монтиране

1. Преди да монтирате главата на цилиндъра, завъртете коляновия вал и разпределителния вал в положението на TDC на буталото на третия цилиндър.

2. Затегнете монтажните болтове на главата на цилиндъра в последователността, показана в Спецификации усилия.
