Схема на електрическите връзки на системата за впръскване на гориво (Mono-Jetronic)
(Audi 80 B3)
Главна
Ауди 80
B3
(1986-1991, бензин)
Електрическо оборудване
Схеми на свързване
0

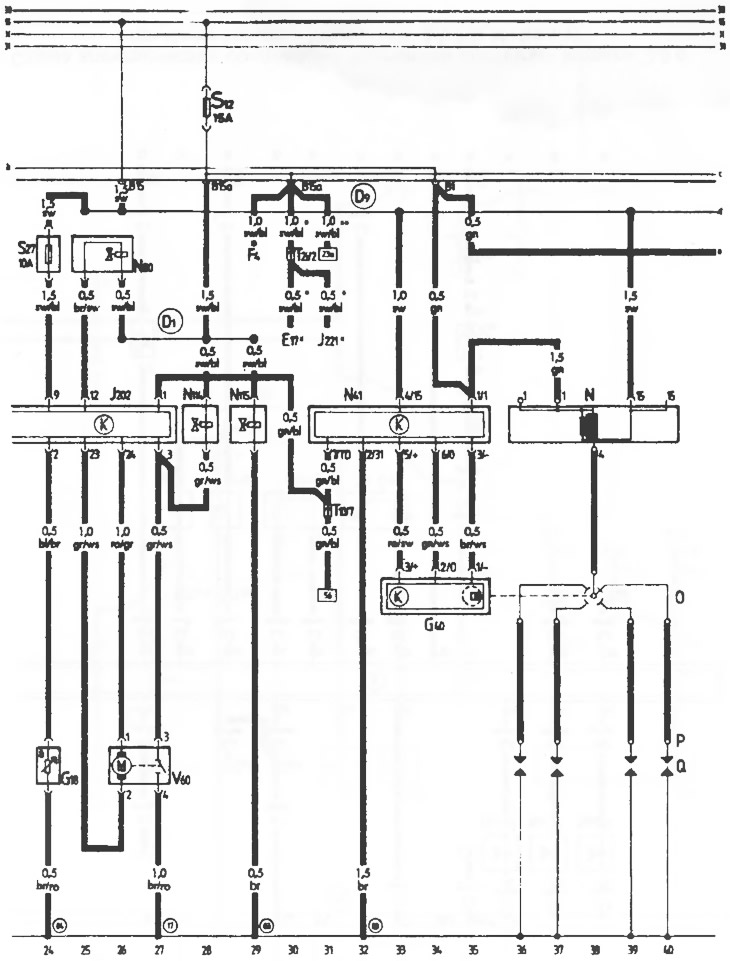

Електрическа схема на системата за впръскване на гориво и системата за запалване - модели 1.8 (PM двигател, Mono-Jetronic).
* Автоматична скоростна кутия.
** Механична трансмисия.
