Снятие и установка наконечника поперечной рулевой тяги (Audi Q5 Typ 8R)

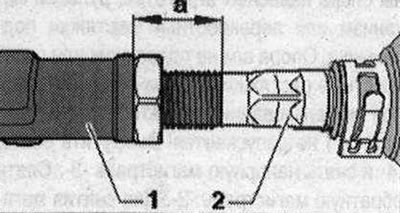

Серийно устанавливались 2 разных корпуса наконечника поперечных рулевых тяг, они различаются длиной резьбы на пальце шарнира. При замене наконечника поперечной рулевой тяги следить за достаточной длиной резьбы на наконечнике поперечной рулевой тяги (необходимо обеспечить достаточное количество свободных ниток резьбы, ок. 5 мм) В противном случае необходимо установить новый наконечник попередч-ной рулевой тяги с более длинной резьбой на пальце шарнира. Установить а/м на подъемник. Снять колесо. Измерить и записать размер «а» между наконечником поперечной рулевой тяги «1» и поперечной рулевой тягой «2» слева и справа. Размер «а» после установки слева и справа должен быть одинаковым.

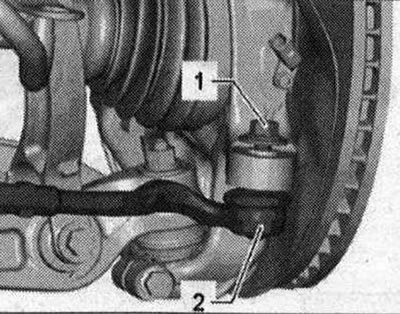

При необходимости, следует укоротить "более длинный" наконечник поперечной рулевой тяги (вкрутить глубже в поперечную рулевую тягу). Открутить гайку «1» пальца наконечника поперечной рулевой тяги «2» до тех пор, пока она не встанет заподлицо с резьбой пальца. При ослаблении в случае необходимости удерживать от проворачивания.

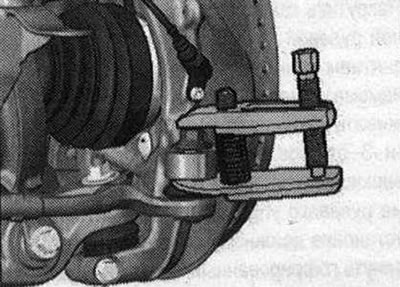

Для защиты резьбы оставить гайку на пальце привинченной на несколько оборотов: Выпрессовать наконечник поперечной рулевой тяги из корпуса подшипника ступицы с помощью съемника шарового шарнира «Т40010 А». Затем открутить гайку.

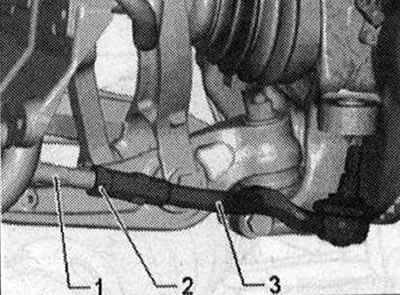

Следить, чтобы оба плеча рычага съемника в момент максимального приложения силы располагались параллельно друг к другу, при необходимости исправить положение. Гайку «2» только ослабить. При этом удерживать наконечник поперечной рулевой тяги «3» от проворачивания. Открутить наконечник поперечной рулевой тяги «3».

Установка

Установка в обратном порядке. При этом нужно учитывать моменты затяжки. Накрутить наконечник поперечной рулевой тяги «1» на поперечную рулевую тягу «2» так, чтобы размер «а» соответствовал значению при снятии. Выровнять наконечник поперечной рулевой тяги «2» таким образом, чтобы палец встал в монтажное положение. Установить наконечник поперечной рулевой тяги в корпус подшипника ступицы до упора. Затянуть гайку «1». При затяжке в случае необходимости удерживать от проворачивания. Затянуть гайку «2». Установить колесо и затянуть болты крепления. Необходимо отрегулировать углы установки колес.
