Фаза прогрева: о постепенном потеплении охлаждающей жидкости датчик температуры сообщает посредством изменяющихся показателей сопротивления блоку управления.
Холостой ход: выключатель сигнала холостого хода информирует блок управления об этом режиме работы. Регулятор положения дроссельной заслонки регулирует обороты холостого хода и уравновешивает при этом снижение частоты вращения, возникающее из-за включения мощных потребителей тока, полностью вывернутого в одну сторону усилителя рулевого механизма, включенного рабочего положения автоматической коробки передач или включенного кондиционера.
Нормальная эксплуатация: блок управления получает информацию о работе двигателя благодаря импульсам частоты вращения и показателям сопротивления от потенциометра дроссельной заслонки (положение дроссельной заслонки). Из этого блок управления делает выводы о состоянии нагрузки на двигатель и отмеряет через впрыскную форсунку необходимое количество топлива к поступающему воздуху.
Лямбда-регулирование: при дозировании топлива учитывается соотношение топлива/воздуха 1=1. Постоянная смена обогащенной и обедненной смеси делает возможной оптимальную работу каталитического нейтрализатора.
Ускорение: благодаря сигналам от потенциометра блок управления распознает резкое нажатие на педаль акселератора как процесс ускорения, вследствие чего смесь немедленно «обогащается». Полная нагрузка: в положении полного «газа» или блок управления обеспечивает обогащение горючей смеси в режиме полной нагрузки. Поэтому в смеси присутствует пропорционально больше топлива О положении дроссельной заслонки информирует потенциометр. Однако при обогащении горючей смеси в режиме полной нагрузки игнорируется сигнал лямбда-зонда.
Режим принудительного холостого хода (движение накатом): система впрыска Mono-Motronic экономит топливо и отключает доступ топлива, как только двигатель достиг рабочей температуры. Блок управления распознает это эксплуатационное состояние по отпущенной педали «газа» (потенциометр дроссельной заслонки), сообщениям от датчика температуры охлаждающей жидкости и частоте вращения двигателя свыше 1500-1900 об/мин.
Ограничение частоты вращения двигателя: в случае превышения максимальной частоты вращения блок управления отключает доступ топлива Ограничение частоты вращения не может произойти путем отключения зажигания, т.к. несгоревшее топливо попадет в каталитический нейтрализатор.

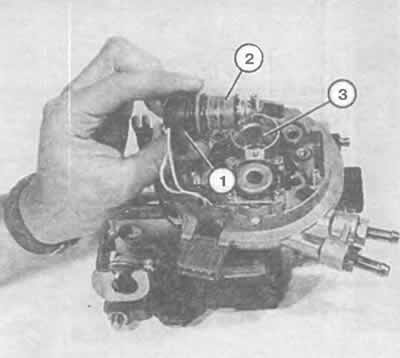

Здесь показана впрыскная форсунка (2) с еще подключенным штекером (1), извлеченная из гнезда (3) блока приготовления горючей смеси. Сбоку на клапане видно топливное ситечко.
Разобранный регулятор давления. Цифры обозначают: 1 — крышка; 2 — пружина; 3 — мембрана; 4 — опорная поверхность.
Работа в чрезвычайных ситуациях: если сигнал от одного из поставщиков информации не приходит совсем или имеет бессмысленную величину, то система впрыска Mono-Motronic все еще продолжает работать нормально. В распоряжении блока управления находятся так называемые запасные показатели, уже записанные в памяти. Подобный запасной показатель, конечно, не может учитывать многие условия эксплуатации, но автомобиль все-таки остается мобильным. Водитель может распознать отсутствие сигнала от датчика по недостаточной мощности или плохим пусковым свойствам.
