Если фильтр не был вовремя заменен и бумага фильтра забита грязью, то открывается предохранительный клапан в обход масляного фильтра снабжение маслом обеспечено.
От фильтра смазывающее вещество попадает через отверстия в блоке цилиндров к местам смазки коленчатого вала, промежуточного вала (только 4-цилиндровый двигатель) и головки блока цилиндров с распределительным валом. Через отверстия масло стекает назад в масляный поддон, откуда масляный насос может снова забирать его для следующего цикла.
Масляный насос
В режиме полной нагрузки через двигатель в минуту проходит 30 л масла:
- В 4-цилиндровом двигателе уже упомянутый промежуточный вал является приводным элементом для вала распределителя зажигания, который передает вращение на масляный насос.
- В 5- и 6-цилиндровом двигателе масляный насос расположен по направлению движения спереди непосредственно на коленчатом валу.
Способ действия масляных насосов в разных двигателях Audi также различается.
Зубчатые ремни 4- и 5-цилиндрового двигателя оснащены так называемыми термочувствительными натяжными роликами.

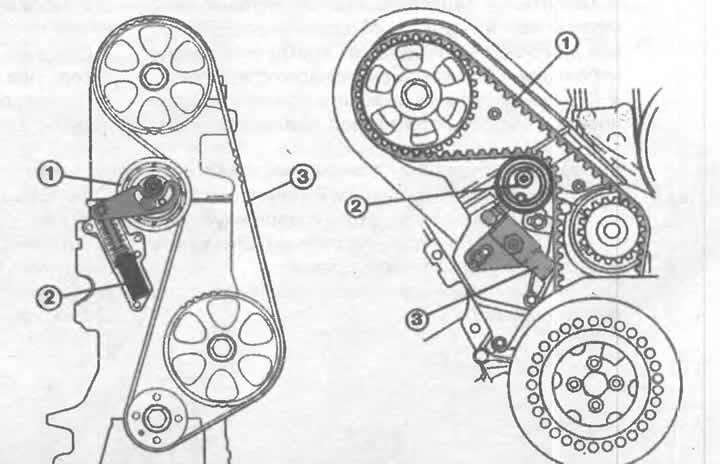

Слева: привод зубчатого ремня 4-цилиндрового двигателя.
1 — натяжной ролик;
2 — термоэлемент;
3 — зубчатый ремень.
Справа: привод зубчатого ремня 5-цилиндрового двигателя.
1 — зубчатый ремень;
2 — натяжной ролик;
3 — термоэлемент.
- 4-цилиндровый двигатель снабжен шестеренным масляным насосом. Две входящие друг в друга шестерни одинакового размера просто перекачивают масло от стороны впуска к стороне нагнетания.
- 5- и 6-цилиндровые двигатели смазываются роторным масляным насосом системы Eaton. Благодаря вращающимся шестерням масло перекачивается к выходной стороне насоса и оттуда в смазочные каналы.
Температура масла
Для надежной работы двигателя очень важна температура масла. Эта информация доступна водителю Audi только посредством встроенных дополнительных приборов. С целью сравнения интересной является температура моторного масла на фланце масляного фильтра или в масляном насосе; там масло холоднее всего. На поршневых кольцах, наоборот, могут господствовать температуры до 300°C. Если у вас автомобиль оснащен масляным термометром, то необходимо помнить: Audi показывает температуру в 145°C в масляном поддоне как максимально допустимую.
Однако и слишком низкая температура масла вредна для двигателя. В этом случае масло еще не достигло своей полной смазывающей способности. Поэтому вы после холодного запуска по возможности не должны разгонять двигатель свыше 3500 об/мин до тех пор, пока температура масла не поднимется примерно до 60°C. Считается, что моторному маслу по сравнению с охлаждающей жидкостью требуется примерно вдвое больше времени, прежде чем оно достигнет своей рабочей температуры.
Давление масла

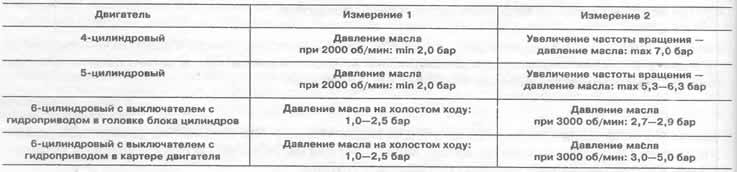

Если в вашем автомобиле встроен масляный манометр, то вы можете сами проконтролировать давление масла в пределах точности измерительных приборов. Условия проверки: сезонное масло класса SAE 20 W/20, температура масла 80°C. Вы должны получить следующие показатели:
Однако за давлением масла в автомобиле Audi ведется прекрасное наблюдение и без приборов. Об этом заботятся два выключателя с гидроприводом. Более подробно об этой системе контроля вы узнаете в главе «Приборы и вспомогательные устройства».
