Інструкції. Перед заміною диска зчеплення та натискного диска врахувати вимоги у розділі "Діагностика трансмісії, рекламації зі зчеплення та приводу зчеплення". Перевірити наявність у блоці циліндрів пригнаних втулок для центрування двигуна/КП, за необхідності вставити втулки. За відсутності центруючих втулок виникають труднощі при перемиканні передач, проблеми в роботі зчеплення і, відповідно, шум у КП (хрускіт шестерень). Замінити диски зчеплення та пластини з пошкодженим або ослаблими заклепками. Підібрати диск зчеплення та натискний диск за електронним, каталогом запчастин та за буквеним, позначенням двигуна.

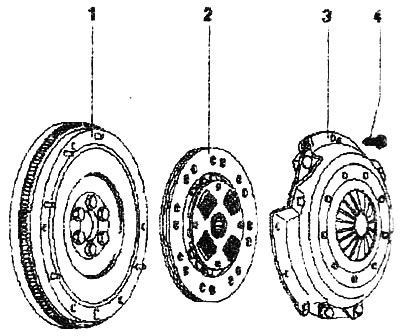

1. Маховик. Переконатись у надійності установки центруючих штифтів, на робочій поверхні накладок зчеплення не повинен бути борозен, масляних плям та слідів змащення.
2. Ведений диск зчеплення. Відповідність за електронним каталогом запчастин. Монтажне положення за наявності звичайного маховика: кожух зчеплення звернений до диска. Центрувати. Шлицеве з'єднання трохи змастити консистентним мастилом. Очистити зубчасте з'єднання первинного валу та при використанні диска зчеплення. Зубчасте з'єднання маточини видалити корозію і нанести на зубчасте з'єднання дуже тонкий шар консистентного мастила для з'єднання з'єднання диска зчеплення "G 000 100". Потім рухати диск зчеплення в один і інший бік, поки маточина не буде легко ходити на валу. Обов'язково видалити надлишкове мастило.
3. Пластина. Перевірити кінці мембранної пружини, перевірити шпонкові та заклепувальні з'єднання. Натискні диски мають захист від корозії та змащені консистентним мастилом. Дозволяється лише очищення їхньої робочої поверхні, інакше термін служби зчеплення значно скоротиться.
4. Болт, 20 Нм, відвертати та затягувати поетапно хрест-навхрест.

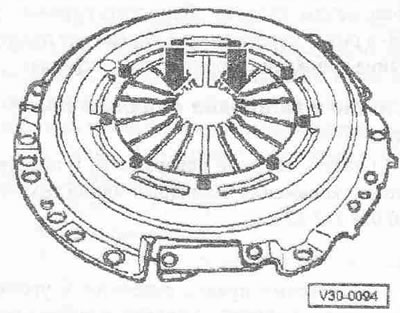

Перевірка кінців мембранної пружини
Допустимим є знос до половини товщини пелюсток діафрагмової пружини.

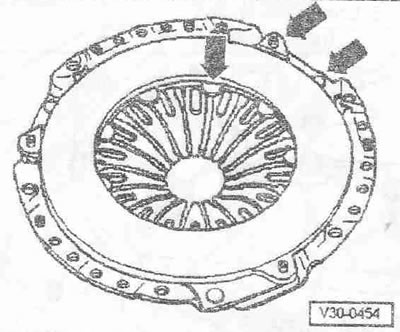

Перевірити шпонкові та заклепувальні з'єднання
Перевірити пружинні з'єднання між натискним диском та кришкою на наявність тріщин, а також заклепувальні з'єднання на міцність.
