Система мастила — масляний насос і нижня частина масляного піддону (Audi A4 B8)

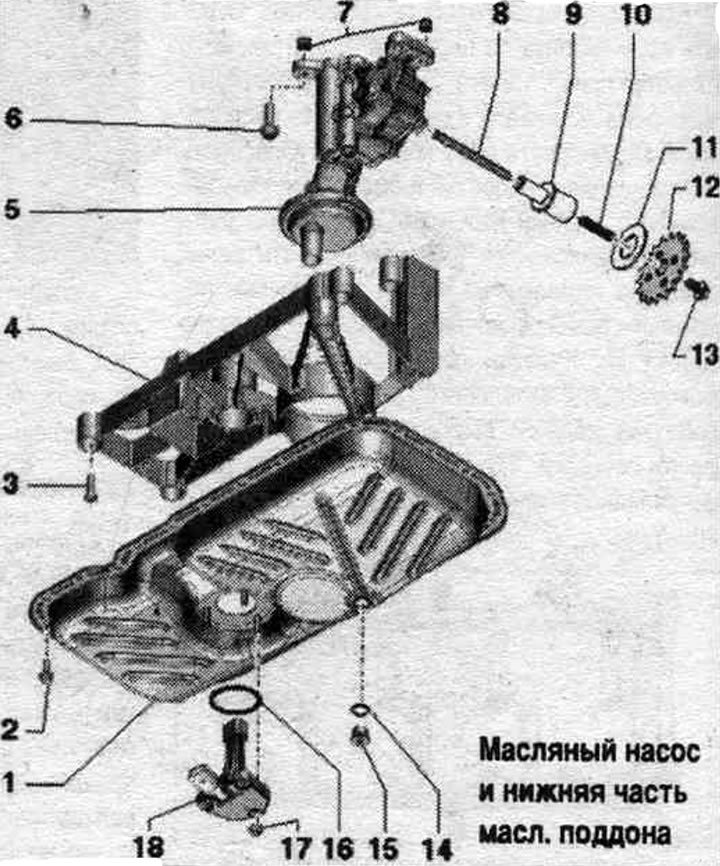

Масляний насос та нижня частина масл. піддону

1. Нижня частина олій. піддону.
2. Болт: замінити.
3. Болт: самоконтрольний; замінити; 8 Нм + 90°.
4. Маслоотделитель.
5. Масляний насос: не розбирати; з холодним запобіжним клапаном 11 бар та редукційним клапаном 3,5 бар.
6. Болт: 23 Нм.
7. Настановні втулки.
8. Привідний вал масл. насос.
9. Повідець.
10. Притискна пружина.
11. Вкладиш осьової фіксації коленвала.
12. Зірочка масл. помпи: монт. положення: сторона з написом звернена до двигуна.
13. Болт: для ослаблення утримувати зірочку цапфовим ключем "3212"; 60 Нм; якщо болт не вдається затягнути моментом, зняти нижню частину олії. піддону та перегородку та утримувати гайковим ключем з відкритим зівом приводний вал масл. насоса від провертання.
14. Манжетне ущільнення: замінити.
15. Різьбова пробка оливного отвору: 30 Нм.
16. Манжетне ущільнення: замінити.
17. Гайка: 9 Нм.
18. Датчик рівня та температури олії "G266".

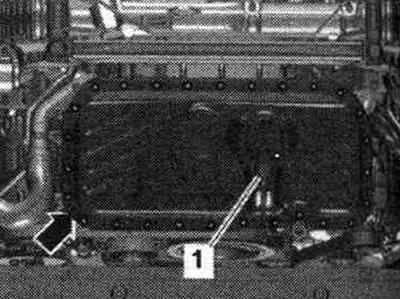

Нижня частина олій. піддона - послід, і момент затягування болтів

Замінити болти "стрілка" нижньої частини олії. насос. Затягнути болти навхрест в 3 етапи наступним чином. "Поз. 1" не враховувати.

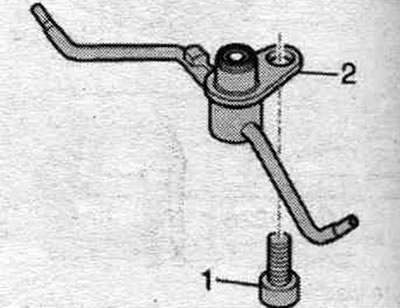

Олійна форсунка охолодження поршнів

Забороняється згинати масляні форсунки для розбризкування олії. Вигнуті форсунки для розбризкування масла підлягають заміні.

Зняття та встановлення масл. насосу

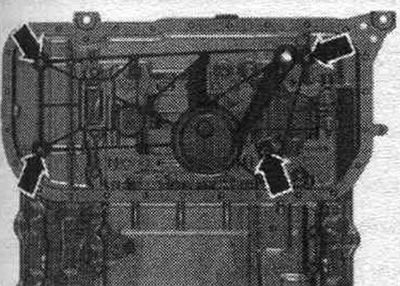

Зняття нижньої частини олії. картера. Відвернути болти "стрілки" і зняти маслоотделитель.

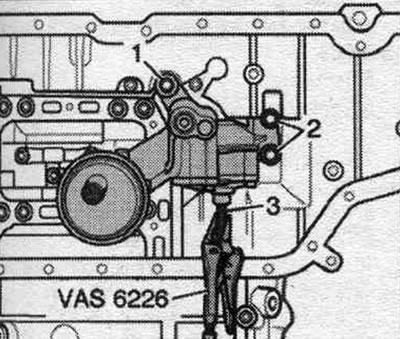

Викрутити болти "1" та "2". Захопити приводний вал "3" ол. насоса за допомогою щипців "VAS 6226" і провернути його назад, долаючи зусилля пружини. Зняти олію. насос. Привідний вал масл. насос залишається встановленим.

Встановити

Встановлення у зворотному порядку. Перевірити, чи в масляному насосі встановлені 2 центрувальні втулки. За відсутності центрувальні втулки вставити їх. Встановити нижню частину олії. піддону. Залити олію та перевірити її рівень.
