Zapaľovací systém

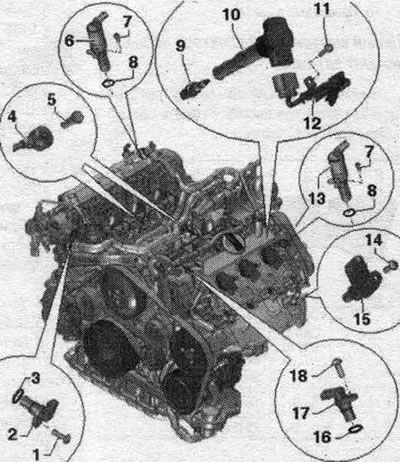

1. Skrutka: 9 Nm. 2. Hallov snímač "G40". 3. Tesniaci krúžok: vymeňte. 4. Snímače klepania: snímač klepania 1 "G61" (rad valcov 1), snímač klepania 2 "G66" (rad valcov 2). 5. Skrutka: 20 Nm; uťahovací moment ovplyvňuje činnosť snímačov klepania. 6. Ventil 1 na nastavenie fáz časovania "N205". 7. Skrutka: 5 Nm. 8. Tesniaci krúžok: vymeňte. 9. Zapaľovacia sviečka. 10. Cievka. 11. Skrutka: 5 Nm. 12. Káblový zväzok. 13. Ventil 2 na nastavenie fáz časovania "N208". 14. Skrutka: 9 Nm. 15. Snímač otáčok motora "G28". 16. Tesniaci krúžok: vymeňte. 17. Hallov snímač 2 "G163". 18. Skrutka: 9 Nm.
Demontáž a montáž cievok

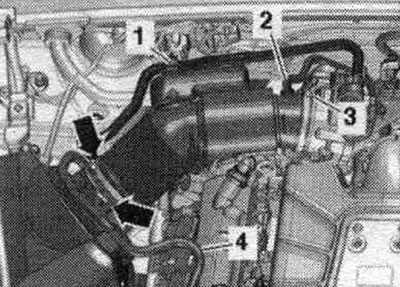

Odstráňte kryty motora "1" a "2" smerom nahor. Odpojte palivo. vedenia "4" a "1" z absorbéra s aktívnym uhlím na tele vzduchového potrubia. filter a na vzduchovode. Odpojte vákuovú hadicu "2" od prípojky hadice vzduchového potrubia. Odstráňte hadicu vzduchového potrubia uvoľnením hadicovej svorky "3" a otvorením svoriek "šípka". Odstráňte kryt vzduchového potrubia. filter.
Odskrutkujte skrutky so šípkou a odpojte konektory od cievok. Jemne zatlačte káblový zväzok smerom nadol. "Poz. 1, 2" sa neberú do úvahy.

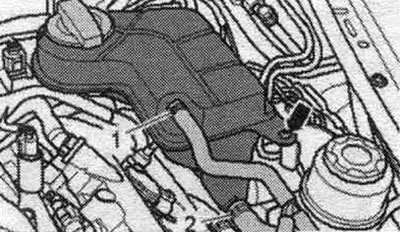

Rad valcov 2 (vľavo): Uvoľnite skrutku "šípka". Odpojte konektor snímača nízkej hladiny chladiacej kvapaliny "F66" zospodu na dilatátore. nádrž a umiestnite expanznú nádrž s hadicami chladiacej kvapaliny "1" a "2" pripojenými nabok.

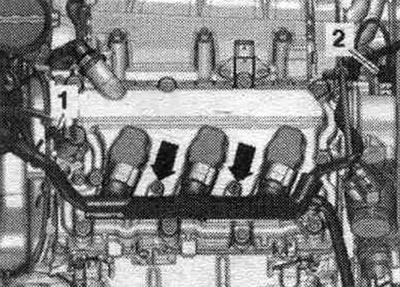

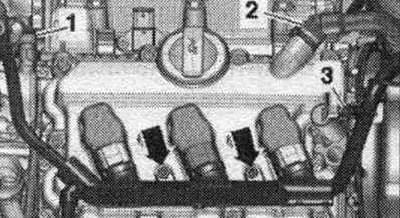

Odskrutkujte skrutky so šípkou a odpojte konektory od cievok. Jemne zatlačte káblový zväzok smerom nadol. "Poz. 1, 2, 3" sa neberú do úvahy.
Všetky

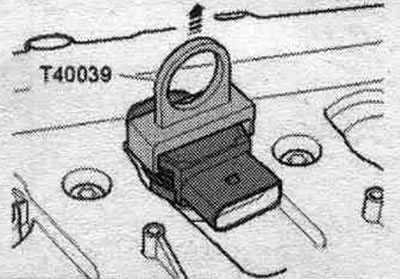

Cievky vyberte pomocou sťahováka "T40039".
Inštalácia v opačnom poradí.
Demontáž a montáž snímačov klepania "G61"/"G66"

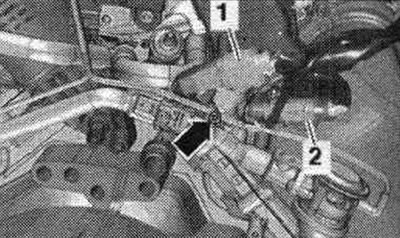

Odstráňte kompresor. Odstráňte spodné časti ľavého a pravého sacieho potrubia. Odpojte konektor "1" snímača klepania 1 "G61" z pravého držiaka a odpojte ho. "Poz. 2" a "šípka" by sa nemali brať do úvahy.

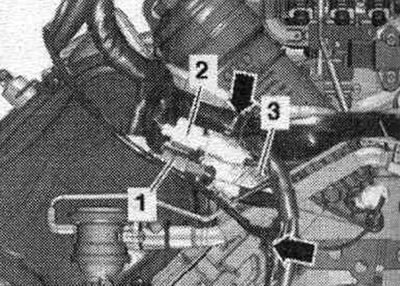

Odpojte konektor "2" snímača klepania 2 "G66" z ľavého držiaka a odpojte ho. "Poz. 1, 3" a "šípky" sa neberú do úvahy.

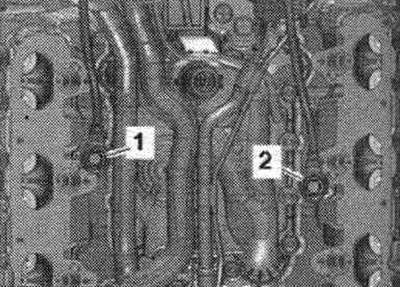

Odskrutkujte skrutku "1" snímača klepania 1 "G61" a skrutku "2" snímača klepania 2 "G66" a vyberte snímač klepania.
Inštalovať
Inštalácia v opačnom poradí. Nainštalujte spodné časti ľavého a pravého sacieho potrubia. Nainštalujte kompresor.
Overovacie údaje
| Voľnobežné otáčky | Nie je manuálne nastaviteľné; nastavenie sa vykonáva stabilizáciou voľnobežných otáčok |
| Časovanie zapaľovania | Nie je nastaviteľné, nainštalované v riadiacej jednotke. |
| Zapaľovací systém | Zapaľovací systém so 6 samostatne umiestnenými zapaľovacími cievkami (s integrovanými výstupnými stupňami), ktoré sa umiestňujú priamo na zapaľovacie sviečky cez hrot zapaľovacej sviečky. |
| Poradie zapaľovania valcov | 1-4-3-6-2-5 |
