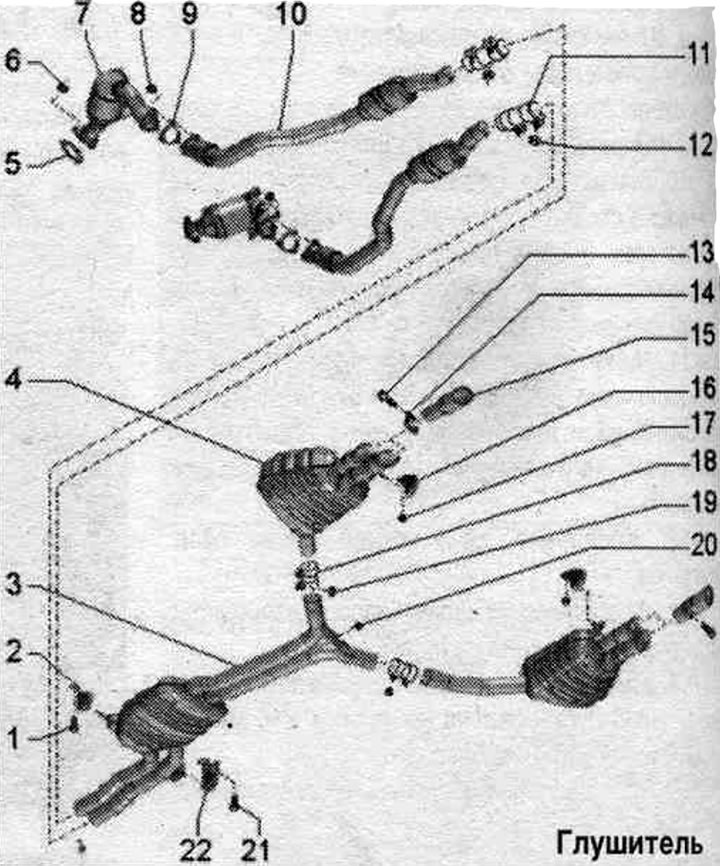

Tlmič výfuku
1. Skrutka: 23 Nm. 2. Uloženie zavesenia kolies: vymeňte, ak je poškodené, skontrolujte predpätie. 3. Prídavný tlmič výfuku: inštalovaný vo výrobe ako jeden diel so zadnými tlmičmi výfuku, v prípade opravy sa vymieňa samostatne; zarovnať systém. vypúšťanie výfukových plynov bez mechanického namáhania. 4. Hlavný tlmič výfuku: v počiatočnej konfigurácii konštrukčná jednotka so stredným tlmičom výfuku a koncovou rúrou; v prípade dodatočných opráv. tlmič výfuku, hlavný tlmič výfuku a koncová časť sa vymieňajú samostatne; zarovnať systém. vypúšťanie výfukových plynov bez mechanického namáhania. 5. Tesnenie: vymeňte. 6. Matica: 23 Nm. 7. Katalyzátor: chráňte pred nárazmi a otrasmi. 8. Matica: 23 Nm. 9. Tesnenie: vymeňte. 10. Medziľahlý tlmič výfuku: s odnímateľným prvkom; odnímateľný prvok nesmie byť ohnutý o viac ako 10° – nebezpečenstvo poškodenia; zarovnať systém. vypúšťanie výfukových plynov bez mechanického namáhania. 11. Dvojitá svorka, predná: pred utiahnutím systém zarovnajte. výfukový systém bez mechanického namáhania, rovnomerne utiahnite spoje. 12. Matica: 23 Nm. 13. Skrutka: 23 Nm. 14. Upínacia konzola. 15. Výfukové potrubie: nainštalované vo výrobe s hlavným tlmičom výfuku ako jedným kusom. V prípade opravy sa vymieňa samostatne. 16. Držiak zavesenia: vymeňte, ak je poškodený; skontrolujte predpätie. 17. Matica: výmena, 20 Nm. 18. Zadná svorka: na samostatnú výmenu stredného a zadného tlmiča výfuku; pred utiahnutím systém zarovnajte. vypúšťanie výfukových plynov bez mechanického namáhania; rovnomerne utiahnite spoje. 19. Matica: 23 Nm. 20. Matica: vymeňte, 23 Nm. 21. Skrutka: 23 Nm. 22. Uloženie zavesenia kolies: vymeňte, ak je poškodené; skontrolujte predpätie.

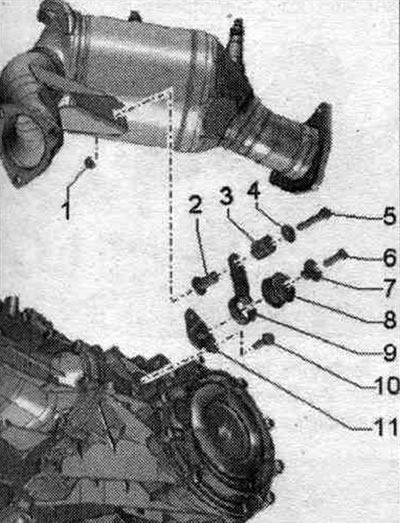

Montážne diely závesu neutralizátora
1. Matica, 23 Nm. 2. Rozpínacie puzdro. 3. Tlaková pružina. 4. Podložka. 5. Skrutka. 6. Skrutka, 23 Nm. 7. Dištančné puzdro. 8. Tlmič. 9. Podložka. 10. Skrutka, 23 Nm. 11. Konzola.

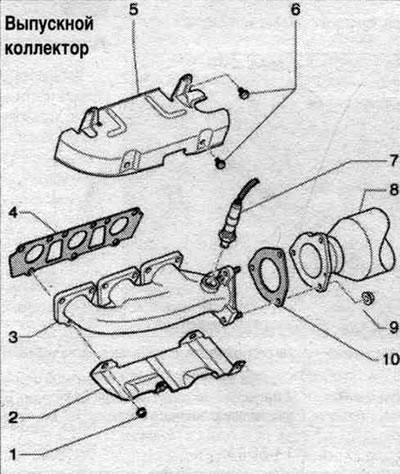

Výfukové potrubie
1. Matica: výmena; naneste na závity tepelne odolnú pastu; tepelne odolná pasta. 2. Držiak tepelného štítu. 3. Výfukové potrubie. 4. Tesnenie: výmena. 5. Tepelnoizolačný štít. 6. Skrutka: 10 Nm. 7. Lambda sonda: pred neutralizátorom. 8. Katalyzátor. 9. Matica: výmena; naneste na závity tepelne odolnú pastu; tepelne odolná pasta, 23 Nm. 10. Tesnenie: vymeňte.

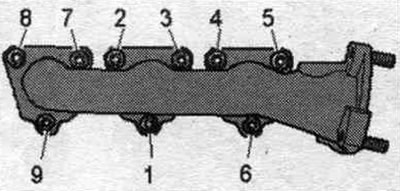

Ľavé výfukové potrubie - posledný diel a uťahovací moment
Vymeňte matice. Závity matíc namažte tepelne odolnou pastou na skrutky. Matice utiahnite v 3 krokoch v uvedenom poradí.
| Krok | Skrutka | Uťahovací moment |
| 1 | "1...9" | Ručne ho zaskrutkujte, kým sa nezastaví |
| 2 | "1...9" | 15 Nm |
| 3 | "1...9" | 25 Nm |

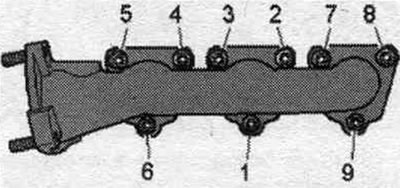

Pravé výfukové potrubie - posledný diel a uťahovací moment
Vymeňte matice. Závity matíc namažte tepelne odolnou pastou na skrutky. Matice utiahnite v 3 krokoch v uvedenom poradí.
| Krok | Skrutka | Uťahovací moment |
| 1 | "1...9" | Ručne ho zaskrutkujte, kým sa nezastaví |
| 2 | "1...9" | 15 Nm |
| 3 | "1...9" | 25 Nm |

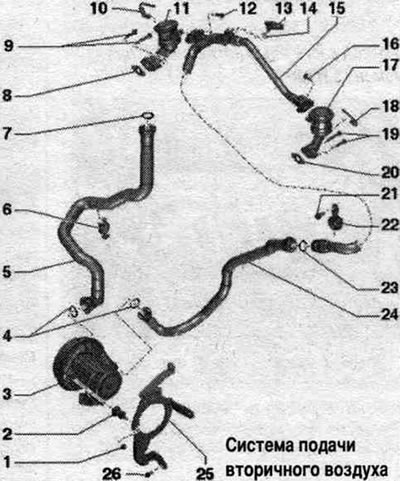

Systém sekundárneho prívodu vzduchu
1. Matica: 9 Nm. 2. Gumokovová podpera. 3. Motor sekundárneho vzduchového čerpadla "V101": pripojte konektor k držiaku; skontrolujte riadené vyhľadávanie porúch. 4. O-krúžky: vymeňte. 5. Hadica prívodu sekundárneho vzduchu. 6. Montážna svorka. 7. Tesniaci krúžok: vymeňte. 8. Tesnenie: vymeňte. 9. Skrutky: 9 Nm. 10. Vákuová hadica. 11. Pravý kombinovaný ventil prívodu sekundárneho vzduchu. 12. Skrutka: 9 Nm. 13. - 14. Tesniaci krúžok: vymeňte. 15. Hadica prívodu sekundárneho vzduchu. 16. Skrutka: 9 Nm. 17. Ľavý kombinovaný ventil vstrekovania sekundárneho vzduchu. 18. Vákuová hadica. 19. Skrutky: 9 Nm. 20. Tesnenie: vymeňte. 21. Skrutka: 9 Nm. 22. Držiak hadice sekundárneho vzduchu. 23. Tesniaci krúžok: vymeňte. 24. Hadica prívodu sekundárneho vzduchu. 25. Konzola: pre motor čerpadla sekundárneho vzduchu "V101". 26. Skrutka: 9 Nm.

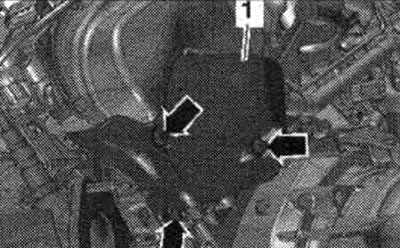

Tepelný štít kombinovaného ventilu vstrekovania sekundárneho vzduchu - uťahovací moment
Utiahnite skrutky "šípka" "1" tepelného štítu na krútiaci moment 9 Nm.
