Поправка квачила LuK

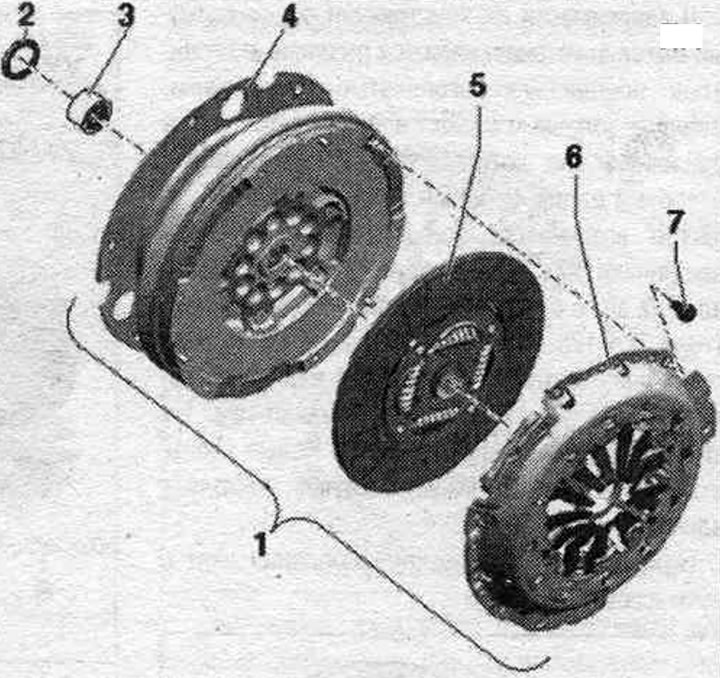

1. Модул квачила.
2. Заптивка за двомасени замајац.
3. Игличасти лежај за двомасени замајац: проверити и заменити ако је потребно. Ако је погонско вратило оштећено, увек замените иглични лежај. У зависности од дизајна, игличасти лежајеви могу имати пун комплет ваљака или игличасте лежајеве са сваким четвртим ваљком који недостаје. Ово није квар игличастог лежаја.
4. Замајац са двоструком масом и преносном плочом: уверите се да су центрирајући клинови безбедно постављени; на површини за спајање облоге квачила не сме бити жлебова, уља или масти.
5. Диск квачила; положај уградње: натпис "KP страна" окренут ка потисној плочи; ако постоји: пакет за пригушивање (спиралне опруге) је окренут ка потисној плочи.
6. Носива плоча SAC-а: проверите крајеве дијафрагмалне опруге; проверите да ли је притисна плоча искривљена; проверите повратну опругу и заковљене спојеве; на површини за спајање облоге квачила не сме бити жлебова, уља или масти.
7. Вијак: 22 Nm и окрет од 90°; увек подложан замени; за причвршћивање потисне плоче на двомасени замајац; олабавите или затегните према упутствима за инсталацију.
Демонтажа и монтажа ламе квачила и потисне плоче произвођача LuK
Уклоните модул квачила.

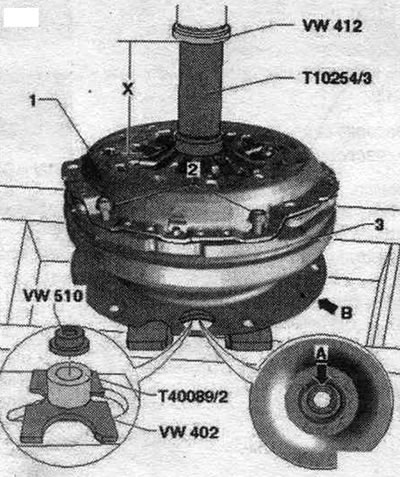

Притисна плоча квачила. Ризик од оштећења потисне плоче и двомасног замајца. Притисна плоча "1" сме се уклонити и монтирати само у претходно компримованом стању. Претходно компримоване притисне плоче се деформишу када се вијци "2" олабаве или затегну, што доводи до трзања при кретању. Да би се притисна плоча "1" компресовала помоћу хидрауличне пресе, двомасени замајац "3" сме се ослањати само на клизну подлошку "стрелица А". Ослањање двомасеног замајца на преносну плочу "стрелица Б" ће га оштетити (деформисати). У том случају, двомасени замајац мора бити замењен. Уградите модул квачила тако да притисна плоча "VW 510" буде поред клизне подлошке "стрелица А" у замајцу са двоструком масом. Инсталирај монт. уређај "Т10254/3" на опружне језичке потисне плоче "1" и притисните их помоћу пресе. Ход компресије - димензија "x" 8...9 мм. Одврните свих 6 вијака "2" и отпустите пресу. Уклоните потисну плочу "1" и покретачки диск квачила.
Инсталација

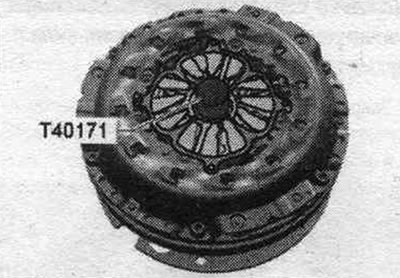

Инсталација обрнутим редоследом. Проверите потисну плочу квачила на деформацију. Приликом замене само потисне плоче, прстен за подешавање потисне плоче мора се повући до краја пре уградње. Центрирајте покретани диск квачила помоћу центрирајућег трна "T40171". Положај уградње диска квачила: пакет амортизера (спиралне опруге) или натпис "Getriebeseite" (страна мењача) морају бити окренути ка мењачу.
Поставите притискајућу плочу на лоцирајуће клинове. Уградите модул квачила тако да притисна плоча "VW 510" буде поред клизне подлошке "стрелица А" у замајцу са двоструком масом.

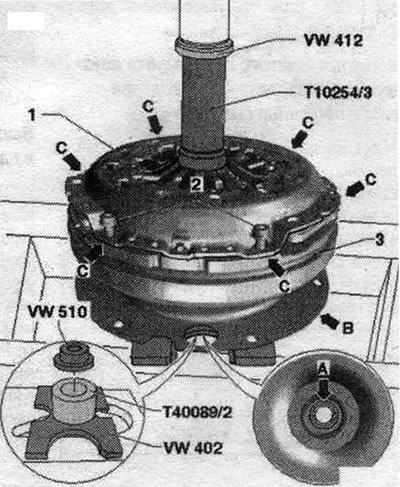

Притисна плоча квачила. Ризик од оштећења двомасног замајца. Да би се притисна плоча "1" компресовала помоћу хидрауличне пресе, двомасени замајац "3" сме се ослањати само на клизну подлошку "стрелица А". Ослањање двомасеног замајца на преносну плочу "стрелица Б" ће га оштетити (деформисати). У том случају, двомасени замајац мора бити замењен. Инсталирај монт. уређај "Т10254/3" над центрирующей оправкой "Т40171". Стварају притисак притиском до тада, док пусх диск "1" неће бити прилегать на двухмассовому маховику "3" "стрелице Са". Играо се смењују све 6 вијака "2" и затегнути са предписанным тренутак. Ослободите притисак са штампе. Инсталирајте модул квачила.
Подешавајући прстен на притисној плочи производи само LuK
Приликом уградње новог диска квачила заједно са коришћеном потисном плочом, потребно је померити прстен за подешавање потисне плоче што је даље могуће уназад. Ако се прстен за подешавање потисне плоче не ресетује, диск ће радити са смањеном силом стезања, што ће резултирати повећаним хабањем квачила, посебно на диску квачила (клизање квачила). Ако се диск квачила не замењује, прстен за подешавање не треба подешавати. Прстен за подешавање нових притисних плоча је већ у свом првобитном положају.

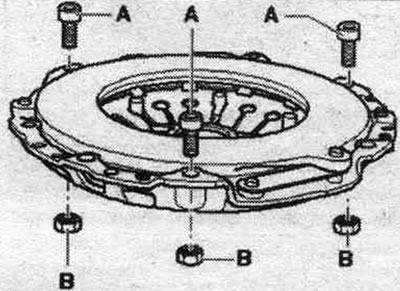

Уградите 3 монтажна вијка "А" под углом од 120° у монтажне рупе потисне плоче као што је приказано на слици. Заврните 3 навртке М8 "Б" на вијке "А" и лагано затегните навртке.

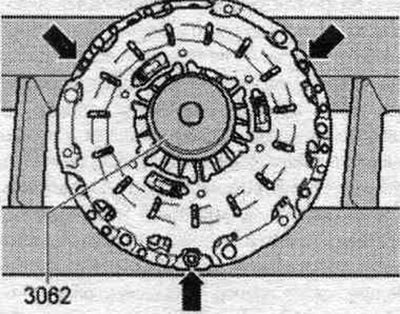

Поставите притисну плочу на пресу тако да се ослања само на главе три вијка са "стрелицом". Поставите подлошку за пресу "3062" у средину притисне плоче.

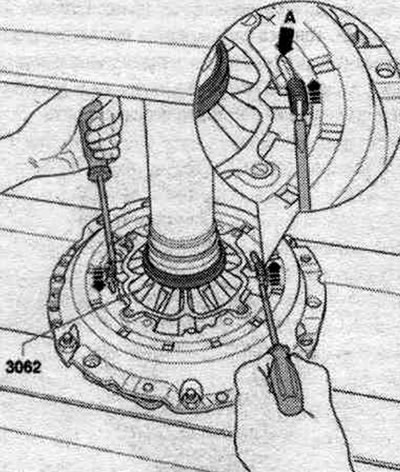

Операција описана у наставку мора се извршити без употребе силе, у супротном се виљушке прстена за подешавање могу сломити.
Поставите 2 одвијача на виљушке прстена за подешавање. Спустите пресу довољно да бисте могли да померите прстен за подешавање. Користећи оба одвијача, равномерно окрећите прстен за подешавање "у смеру стрелице" док прстен не дође до граничника "стрелица А". Држећи прстен за подешавање у овом положају, подигните пресу. У овом тренутку, прстен за подешавање ће бити фиксиран.
