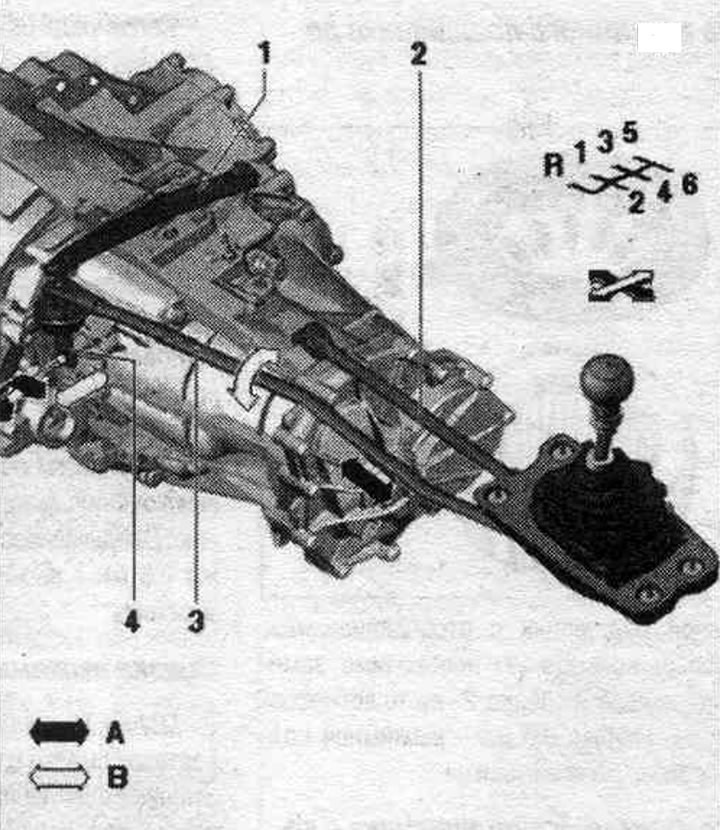

"Стрелица А". Укључује се.
"Стрелица Б". Избор.
1. Клипњача.
2. Потисна шипка.
3. Шипка мењача.
4. Ручица мењача.

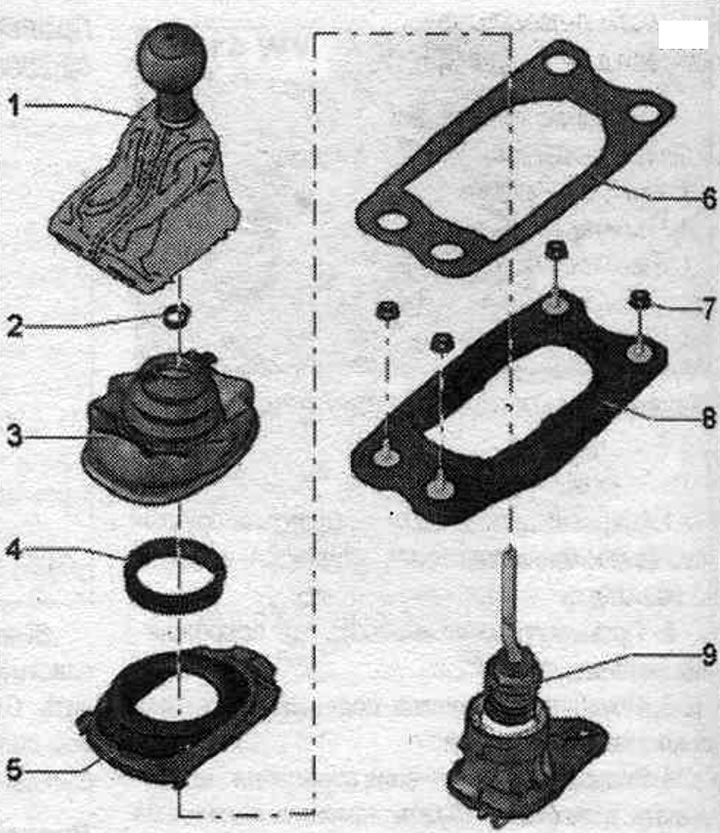

Ручица мењача са поклопцем
1. Врх ручице мењача са манжетном ручице мењача.
2. Стезаљка: Причвршћује ручицу мењача за ручицу мењача; причврстите стезном стезном стезном црева "VAG 1275".
3. Валовито кућиште: испоручује се само склопљено са носећим прстеном; уклонити и инсталирати заједно са звучном изолацијом.
4. Носећи прстен: испоручује се само састављен са валовитим кућиштем.
5. Звучна изолација.
6. Заптивка.
7. Навртка: 8 Nm.
8. Причвршћивање: за чауру ручице мењача.
9. Ручица мењача са чаурама полуге.
Скидање и постављање кугласте главе са чауром ручице мењача

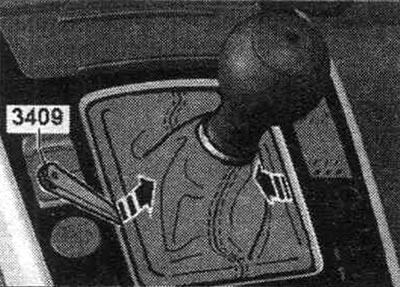

Рукохват полуге КП уклоњен заједно са манжетне полуге КП. Подигне манжетне полуге КП помоћу клина "3409" "стрелице" и извуче горе.

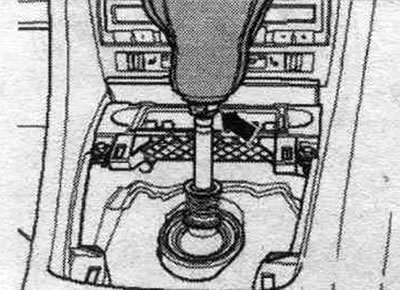

Окрените манжетну нагоре кроз ручицу мењача. Отворите стезну стезаљку "стрелица" и извадите ручку заједно са чауром ручице мењача.
Инсталација обрнутим редоследом. Причврстите стезаљку "стрелица" помоћу стезне стеге "VAG 1275".
Демонтажа и постављање звучне изолације

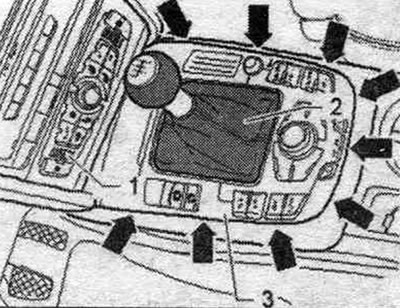

Искључите паљење. Скините ручицу мењача са манжетном ручице мењача. Скините контролну таблу мултимедијалног система. "Е380".

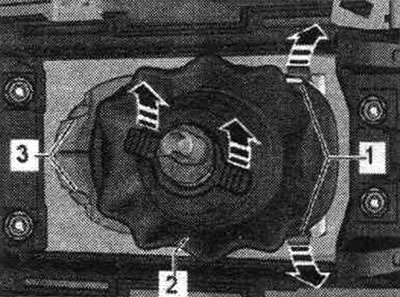

Откључајте закључавајуће плочице "1" у смеру стрелице. Док то радите, подигните задњу звучну изолацију. Уклоните штитник за звучну изолацију са причвршћивача "3". Уклоните валовиту заштитну фолију "2" са ручице мењача у смеру стрелице.
Инсталација

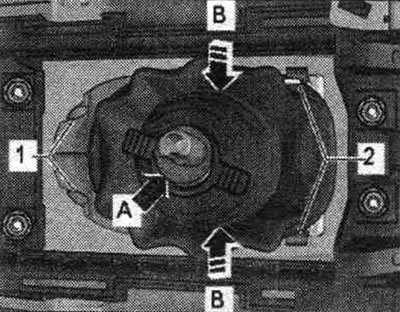

Уметните звучну изолацију у облоге "1" и притисните их док се закључавајуће облоге "2" не уклопе на своје место. Уградите мех кроз ручицу мењача у заобљени жлеб означен са "стрелицом А". Притисните потпорни прстен у меху док се не заустави кроз чауру ручице мењача означену са "стрелицом Б".
Инсталација обрнутим редоследом: Инсталирајте контролну таблу мултимедијалног система. "Е380". Уградите ручицу мењача са манжетном ручице мењача.
