Механизам за отпуштање квачила

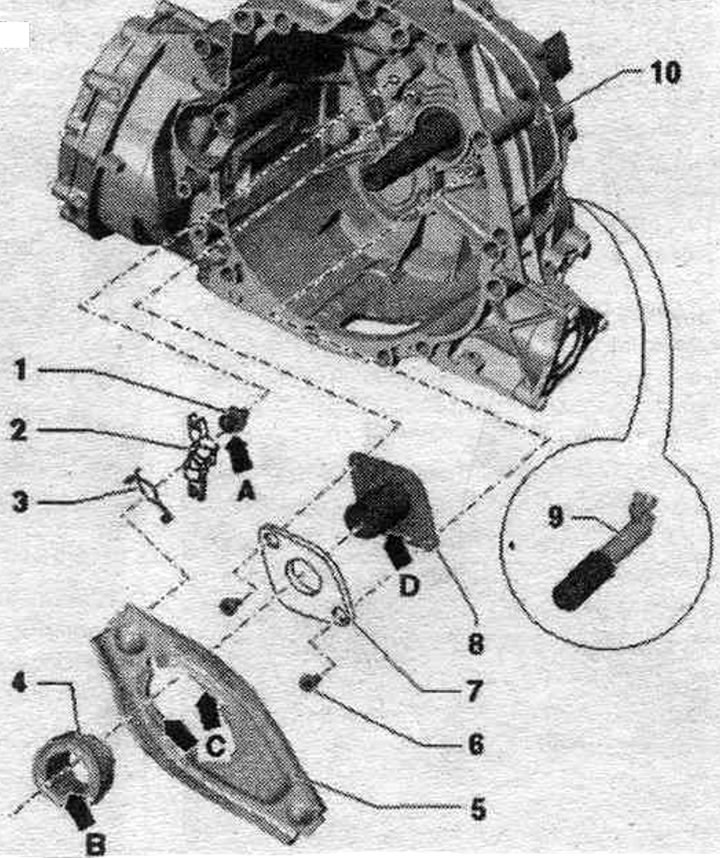

1. Куглични зглоб: 25 Nm; подмажите носач ручице квачила "стрелица А" машћу -G 000 100-.
2. Међуелемент: заменити ако је оштећен.
3. Опружна брава: окачите се на ручицу квачила.
4. Лежај квачила: не испирати, само обрисати; замените лежајеве који производе гласну буку; Језичци за држање лежаја морају да се закаче за ручицу квачила. Подмажите површину за спајање ручице квачила чврстим мазивом -G 000 150-. Ако је потребно, уклоните маст са површине водеће чауре "стрелица Б". Одмастите носач лежаја квачила на водећој чаури. Потисни лежај до 02.2008: унутрашњи пречник "стрелица Б": 34 мм; проверите ослобађајући лежај. Потисни лежај са косим потисним диском, од 02.2008: унутрашњи пречник "стрелица Б": 36 мм; проверите лежај за отпуштање помоћу косог потисног прстена.
5. Ручица квачила: уклоните преосталу маст са ручице квачила; подмажите површину за спајање лежаја квачила "стрелица C" чврстим мазивом -G 000 150-.
6. Вијак: 8 Nm, 2 ком.; инсталирати средством за фиксирање -AMV185 101 A1-.
7. Регулисање вентила и затварање безбедност плоча за усмеравање рукав. Одсутно од 02.2008. Одсутно приликом уградње нове вођице.
9. Водећа чаура: уклоните маст из водилице "стрелица Д" - одмашћени носач лежаја за отпуштање квачила на водилици. Вођица чауре до 02.2008: пречник "стрелице D": 34 mm; приликом замене, инсталирајте без плоче за закључавање. Вођица чауре од 02.2008: инсталирана ако постоји потисни лежај са косим потисним прстеном; пречник "стрелице D": 36 mm; инсталира се без затварајуће плоче.
10. Помоћни цилиндар квачила: након уклањања, не притискајте педалу квачила; пратите поступак приликом пумпања; приликом постављања, притисните надоле тако да се може поставити монтажни вијак.
10. КП.
Провера потисног лежаја пре 02.2008.

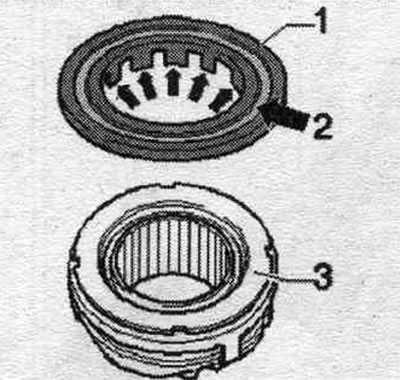

Лежај за отпуштање са одвојеним пластичним прстеном "1" мора се заменити. Трагови хабања "стрелица 2" на пластичном прстену "1" дубљи од 0,8 мм - лежај за отпуштање "3" мора се заменити.

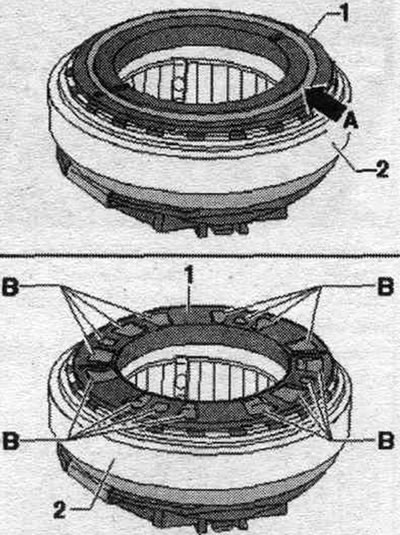

Провера отпуштајућег лежаја са косим потисним прстеном "1" - од 02.2008, различити дизајни
Коси потисни прстен "1" са обавијајућом траком "Стрелица А";
Коси потисни прстен "1" без шине, нов;
Коси потисни прстен "1" са одвојеним жлебовима "Б" радног ослобађајућег лежаја.
Провера
Коси потисни прстен отпуштајућег лежаја "1" може имати аксијални зазор и радијално одступање. Коси потисни прстен "1" у лежају за отпуштање квачила "2" може се померати у свим правцима (плутајућа функција). Коси потисни прстен је практично неосигуран ако лежај за отпуштање квачила није у контакту са квачилом. Трагови хабања "стрелица А" или удубљења "Б" дубља од 0,8 мм - лежај за отпуштање мора се заменити.
Подмазивање лежаја за отпуштање

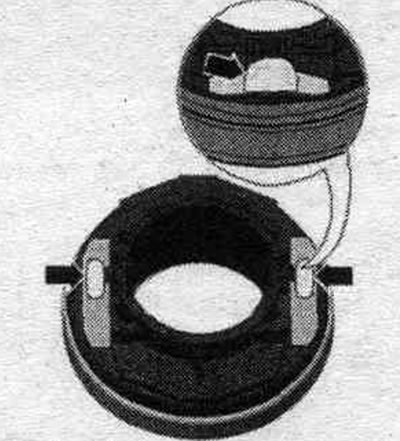

Бука при притиску на педалу квачила. Недостатак подмазивања у областима ослонца лежаја квачила "стрелица" може довести до пуцања када је квачило укључено. Нанесите довољну количину чврсте масти -G 000 150- на лежајеве "стрелице" лежаја квачила. Танак слој масти није довољан. Уклоните маст са површине водеће чауре - одмастите носач лежаја квачила на водећој чаури.
Скидање и постављање ручице квачила заједно са лежајем за отпуштање и вођицом

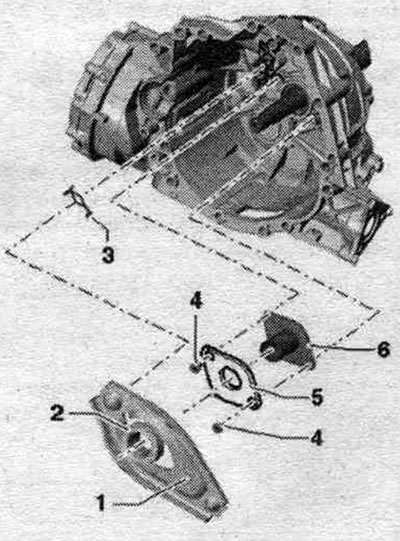

Скините ручицу квачила "1" са лежајем за отпуштање "2" и опругом за задржавање "3". Одврните вијке "4", скините сигурносну плочу "5" (ако постоји) и вођицу "6". Ако постоји, уклоните стару маст са ручице квачила "1", лежаја за отпуштање "2" и вођице "6".
Инсталација
Очистите и поставите вођицу чауре "6" и, ако постоји, закључну плочу "5". Закључна плоча "5" ће испасти приликом постављања нове вођице чауре "6". Очистите навоје вијака "4" жичаном четком. Нанесите заптивач за навоје "AMV 185 101 A1" на вијке, уградите их и затегните до назначеног обртног момента. Фиксирајте лежај квачила "2" и опругу за задржавање "3" у ручицу квачила "1" и монтирајте их заједно.
