Систем убризгавања — места уградње компоненти (Audi A4 B8)

Преглед локација за инсталацију

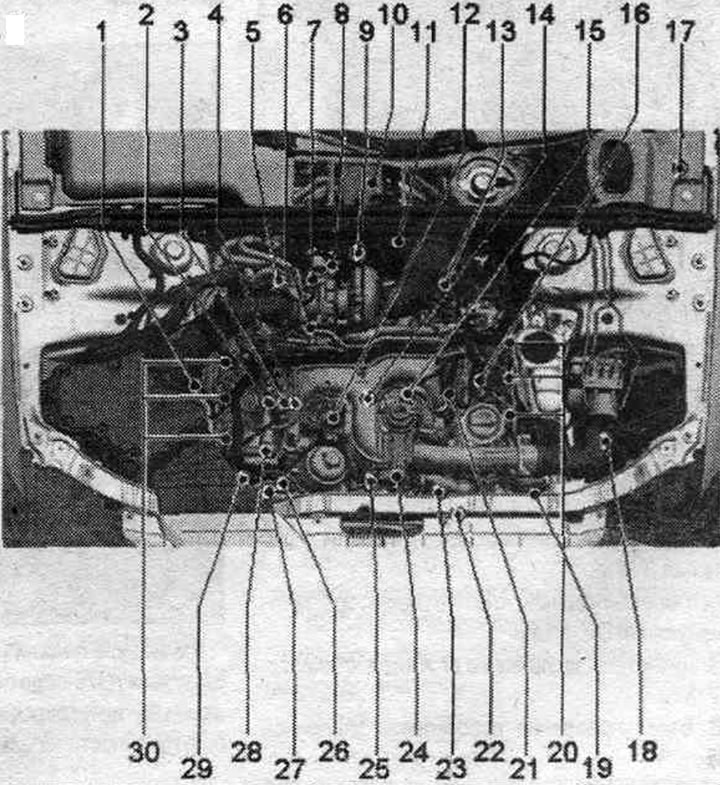

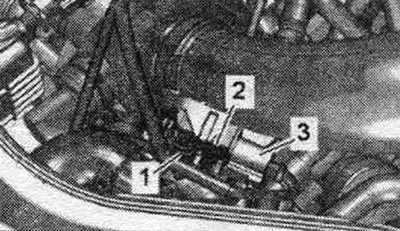

Моторни простор

1. Мерач протока ваздуха "Г70".
2. Електрични, конектор сензора температуре у систему. рециркулација издувних гасова "G98".
3. Прикључак термостата електронске контроле система за хлађење мотора "F265", вентила за дозирање горива "N290" и актуатора електромотора система. рециркулација издувних гасова "V338".
4. Чок: у повратку горива. аутопутеви.
5. Сензор диференцијалног притиска "G505".

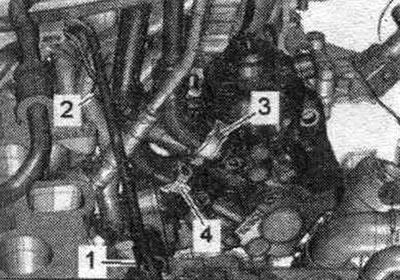

6. Сензор температуре горива "G81".

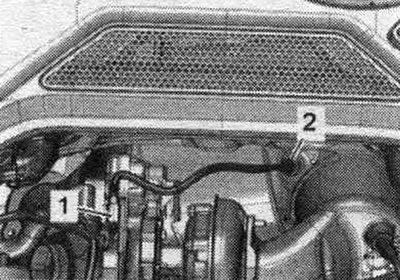

7. Утикач сензора температуре издувних гасова 3 "G495".
8. Управљачка јединица турбопуњача 1 "J724": на турбопуњачу са леве стране.

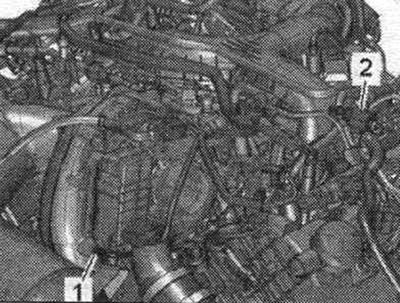

9. Сензор температуре издувних гасова 1 "G235".
10. Пуњач и уређај за покретање.
11. Сензор температуре издувних гасова 3 "G495".
12. Глава цилиндра вентила расхладне течности "N489".
13. Ламбда сонда "G39" са грејним елементом ламбда сонде "Z19".
14. Систем серво мотора. рециркулација издувних гасова "V338".

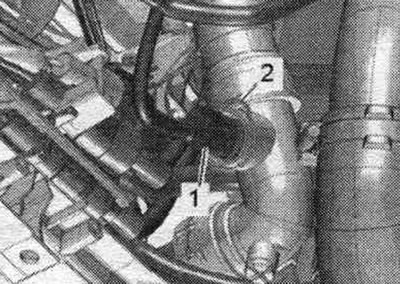

15. Сензор температуре расхладне течности "G62".
16. Прикључак ламбда сонде "G39".
17. Управљачка јединица мотора "J623".

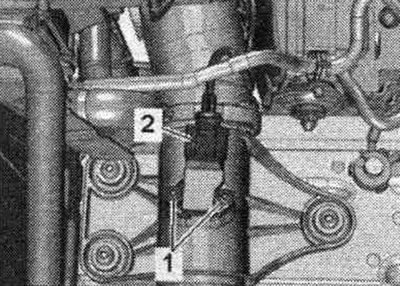

18. Сензор притиска пуњења "G31"/сензор температуре усисног ваздуха "G42": 5 Nm.
19. Јединица за управљање гасом "J338".
20. Инјектори: број цилиндара 2.
21. Сензор притиска горива "G247".
22. Регулаторни вентил за притисак уља "N428".
23. Сензор температуре регулатора температуре мотора "G694".
24. Мотор заклопке усисног колектора "V157".
25. Систем преклопних вентила за радијаторе. рециркулација издувних гасова "N345".
26. Сензор притиска уља за низак притисак "F378".
27. Сензор притиска уља "Ф22".
28. Регулатор притиска горива "N276".
29. Сензор температуре расхладне течности на излазу хладњака "G83".
30. Инјектори: број цилиндара 1.

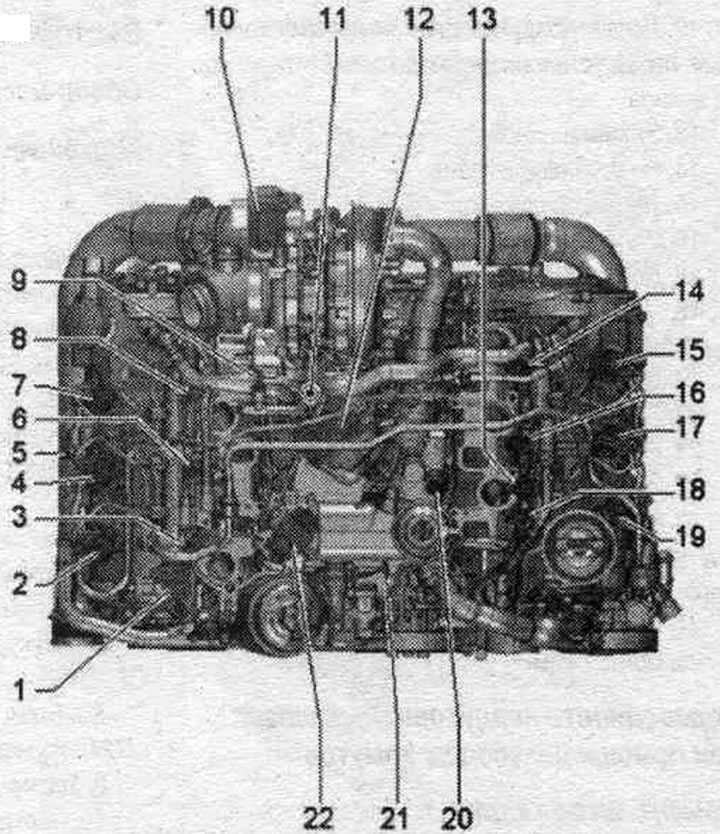

Мотор на врху

1. Регулаторни вентил притиска горива "N276".
2. Цилиндар убризгавача. 1 "N30".
3. Грејач 1 "Q10".
4. Цилиндар инјектора. 2 "N31".

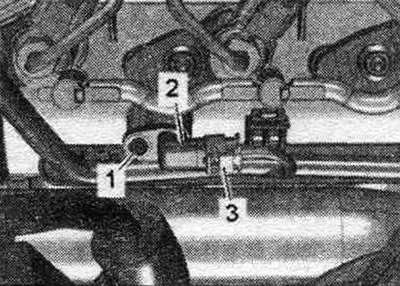

5. Холов сензор "Г40".
6. Грејач 2 "Q11".
7. Инјектор цилиндра. 3 "N32".
8. Грејач 3 "Q12".
9. Сензор температуре горива "G81".
10. Управљачка јединица турбопуњача 1 "J724": на турбопуњачу.
11. Вентил за мерење горива "N290".
12. Систем серво мотора. рециркулација издувних гасова "V338".
13. Сензор притиска горива "G247".
14. Грејач 6 "Q15".
15. Цилиндрични инјектор. 6 "N84".
16. Грејач 5 "Q14".
17. Цилиндар убризгавача. 5 "N83".
18. Грејач 4 "Q13".
19. Цилиндар инјектора. 4 "N33".
20. Сензор температуре расхладне течности "G62".
21. Вентил расхладне течности главе цилиндра "N489".

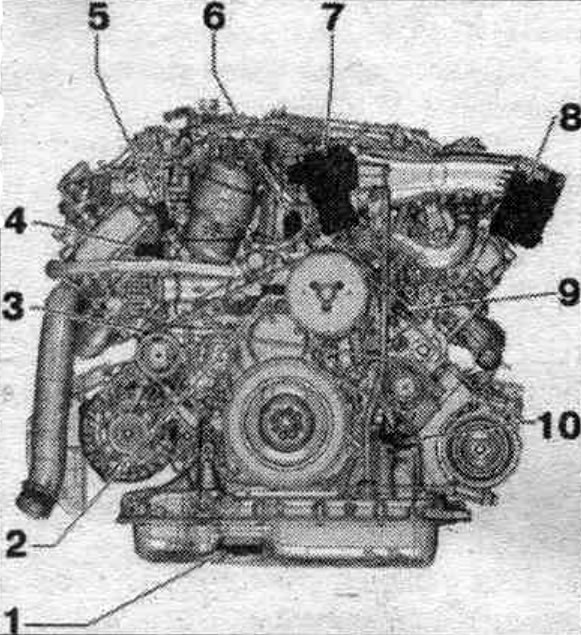

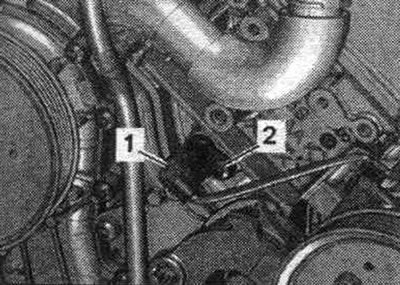

Предњи мотор

1. Сензор нивоа и температуре уља "G266".
2. Електронски контролни термостат система. хлађење мотора "Ф265".
3. Сензор температуре уља 2 "G664".
4. Сензор притиска уља "Ф22".
5. Сензор притиска уља за низак притисак "F378".
6. Систем преклопних вентила за радијаторе. рециркулација издувних гасова "N345".
7. Мотор заклопке усисног колектора "V157".
8. Јединица за управљање гасом "J338".
9. Сензор температуре регулатора температуре мотора "G694".
10. Регулаторни вентил за притисак уља "N428".

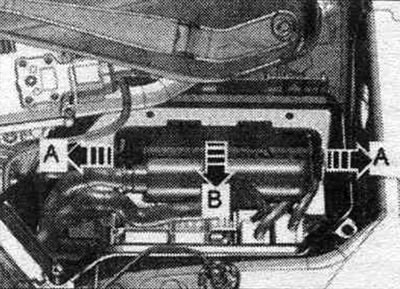

Место уградње управљачке јединице мотора "J623"

Са леве стране се налази прекидач. блок моторног простора.

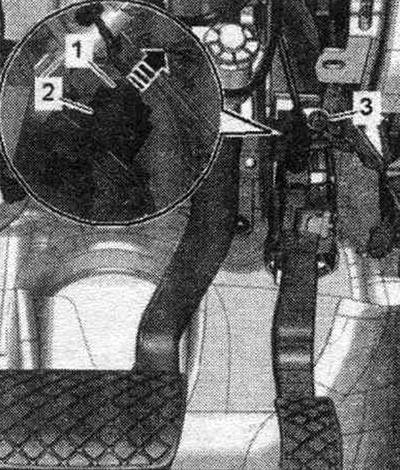

Место уградње сензора положаја папучице гаса "G79"/сензора положаја папучице гаса 2 "G185"

У модулу педале гаса. Сензор положаја папучице гаса "G79" и сензор положаја папучице гаса 2 "G185" су интегрисани у модул папучице гаса и не могу се заменити одвојено.

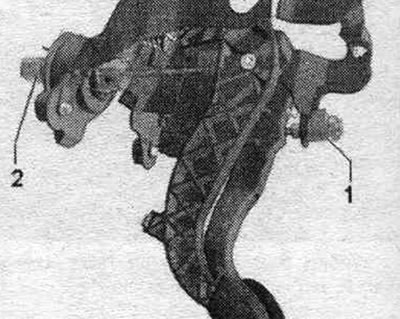

Блок педала садржи следеће елементе:

1. Прекидач светла кочнице "F" и сензор педале кочнице "F47". 2. Сензор положаја педале квачила "G476". Интегрисане функције: сензор положаја педале квачила за покретање мотора "F194" и сензор положаја педале квачила "F36" (само у возилима са мануелним мењачем).
