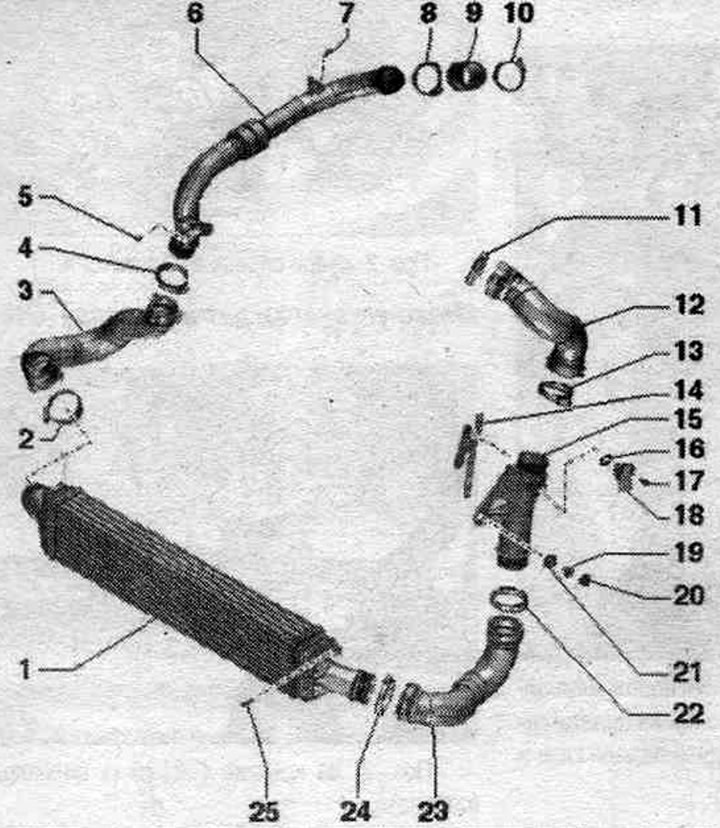

1. Хладњак пуњеног ваздуха.
2. Стезаљка црева.
3. Црево ваздушног канала: до интеркулера: мора се очистити од уља и масти пре уградње.
4. Стезаљка црева.
5. Вијак: 9 Nm.
6. Десна ваздушна цев.
7. Вијак: 9 Nm.
8. Стезаљка црева.
9. Црево ваздушног канала: иде до турбопуњача; пре инсталације, очистите од уља и масти.
10/11. Стезаљка за црево.
12. Црево ваздушног канала: до усисног колектора; пре инсталације, очистите од уља и масти.
13. Стезаљка црева.
14. Није инсталирано.
15. Леви ваздушни канал.
16. Заптивни прстен: заменити.
17. Вијак: 5 Nm.
18. Сензор притиска пуњења "G31"/сензор температуре усисног ваздуха "G42".
19. Чаура.
20. Навртка: 9 Nm.
21. Гумени врх.
22. Стезаљка црева.
23. Црево ваздушног канала: од интеркулера; пре инсталације, очистите од уља и масти.
24. Стезаљка црева.
25. Вијак: 7 Nm.

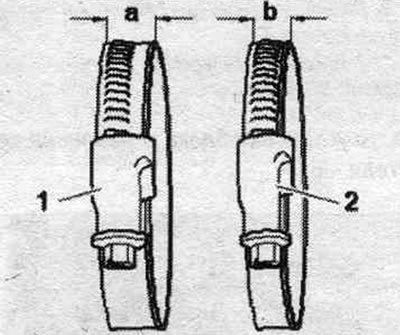

Спојите црево ваздушног канала помоћу навојних стезаљки
Обртни момент затезања за
1. Ширина стезаљке црева "a" = 13 mm: 5,5 Nm.
2. Ширина стезаљке црева "b" = 9 mm: 3,4 Nm.
