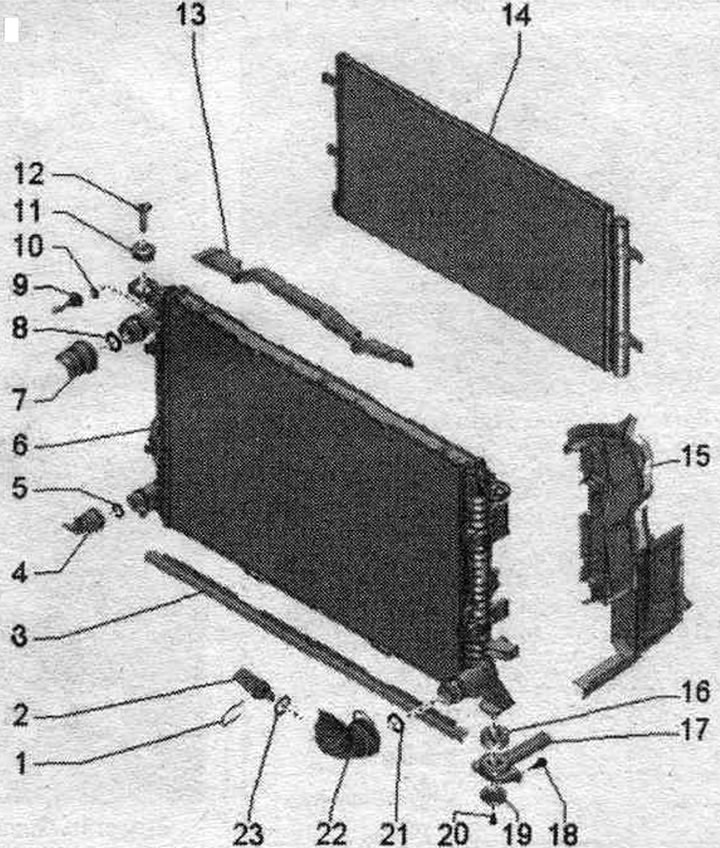

Радијатор и вентилатор хладњака
1. Резе.
2. Сензор температуре расхладне течности на излазу хладњака "G83".
3. Ваздушни канал.
4. Црево система за хлађење: да бисте га уклонили, отпустите стезаљку.
5. Заптивни прстен: заменити.
6. Хладњак расхладне течности: након замене, испустите стару расхладну течност и напуните је новом.
7. Црево система за хлађење: да бисте га уклонили, отпустите стезаљку.
8. Заптивни прстен: заменити.
9. Систем цевовода. хлађење: до експанзионог резервоара; да бисте уклонили, притисните прстен за отпуштање.
10. Заптивни прстен: заменити.
11. Гумени носач: за хладњак.
12. Завртањ за закључавање: Откључајте одвијачем и уклоните.
13. Ваздушни канал.
14. Кондензатор.
15. Ваздушни канал.
16. Гумени носач: за хладњак.
17. Конзола радијатора.
18. Вијак: 5 Nm.
19. Постава.
20. Вијак: 4,5 Нм.
21. Заптивни прстен: заменити.
22. Црево система за хлађење: да бисте га уклонили, отпустите стезаљку; повежите се са радијатором.
23. Заптивни прстен: заменити.
