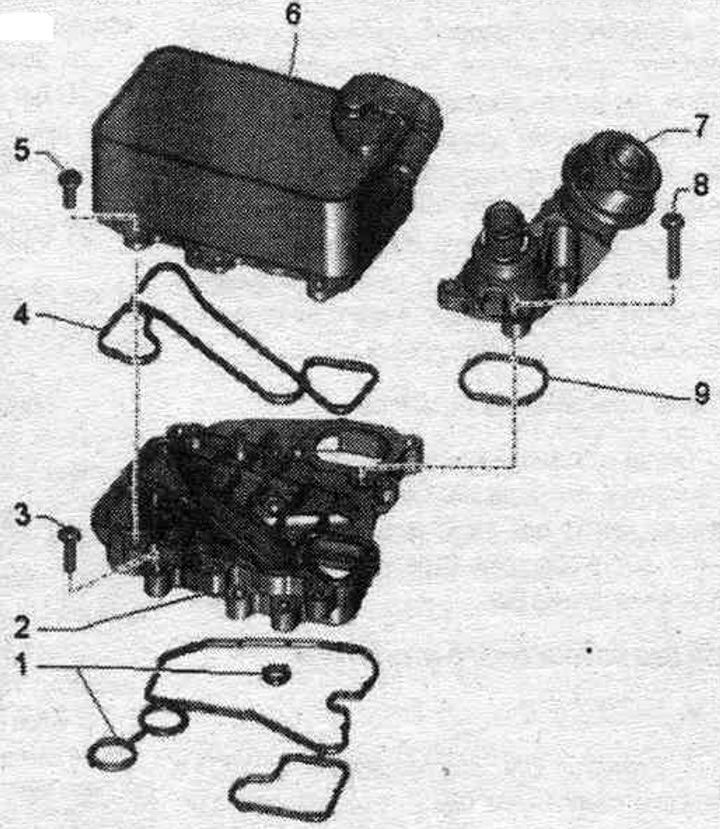

Уљни хладњак, вентил за затварање расхладне течности
1. Заптивке монтажне плоче.
2. Монтажна плоча за уљни хладњак.
3. Вијак: 9 Nm.
4. Заптивка хладњака за уље; заменити.
5. Вијак: 9 Nm.
6. Хладњак уља: пратите упутства.
7. Вентил за затварање довода расхладне течности.
8. Вијак.
9. Заптивка запорног вентила; заменити.

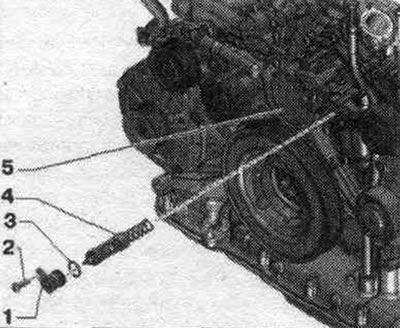

Термостат за уљни радијатор
1. Поклопац термостата уљног хладњака. 2. Вијак: заменити. 3. Заптивни прстен: заменити. 4. Термостат уљног хладњака. 5. Заптивна прирубница: страна ременице.
Уклањање

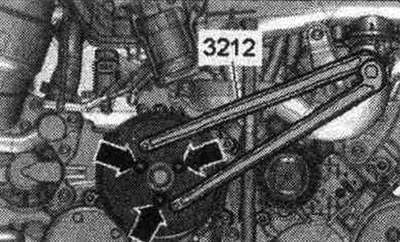

Уклоните поликлинасти каиш. Одврните вијке са стрелицом на ременици поликлинастог каиша пумпе расхладне течности, користећи кључ са 2 рупе "3212" као ослонац.

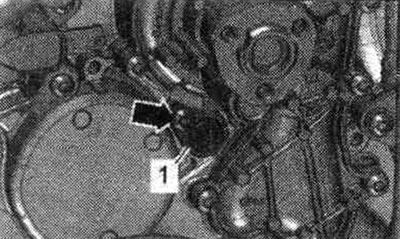

Одврните вијак "стрелица" поклопца "1".

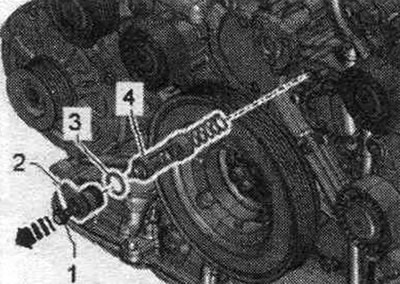

Да бисте скинули поклопац "2", заврните вијак М6 "поз. 1" у навој на поклопцу и извуците поклопац помоћу вијка. Уклоните регулатор температуре хладњака уља "4".
Инсталирај
Инсталација обрнутим редоследом. Замените заптивку. прстен "3". Уградите ременицу поликлинског каиша пумпе расхладне течности. Уградите поликлински каиш.
