Spis treści: Modele z silnikiem 4-cylindrowym ↓ Modele z silnikiem 5-cylindrowym ↓ Nakaz wykonania ↓
Co 30 000 km.
Modele z silnikiem 4-cylindrowym
1. Sprawdź amortyzatory pod kątem wycieków płynu. W przypadku stwierdzenia nieszczelności amortyzator należy wymienić.
2. Odkręć nakrętkę mocującą i wyjmij filtr.
3. Trzymając głowicę filtra odkręć filtr.
Modele z silnikiem 5-cylindrowym

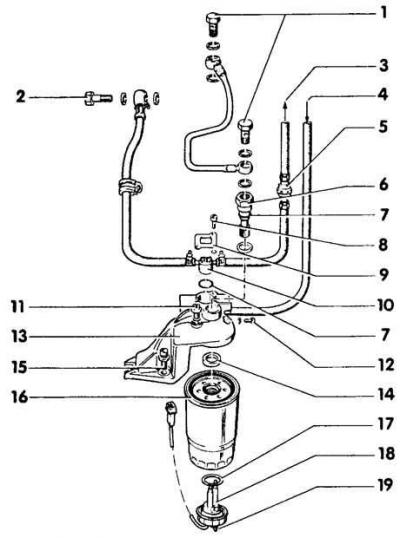

Elementy filtra paliwa w modelach 5-cylindrowych
- 1. Śruba łącząca banjo
- 2. Śruba łącząca banjo
- 3. Przewód powrotny paliwa
- 4. Przewód doprowadzający paliwo
- 5. Zawór
- 6. Śruba łącząca banjo
- 7. Pierścień uszczelniający
- 8. Śruba
- 9. Nagraj
- 10. Zawór regulacyjny
- 11. Śruba wentylacyjna
- 12. Rygiel blokujący
- 13. Głowica filtra
- 14. Zagęszczanie
- 15. Śruba
- 16. Filtr paliwa
- 17. Pierścień uszczelniający
- 18. Czujnik poziomu wody
- 19. Zawór spustowy
Nakaz wykonania

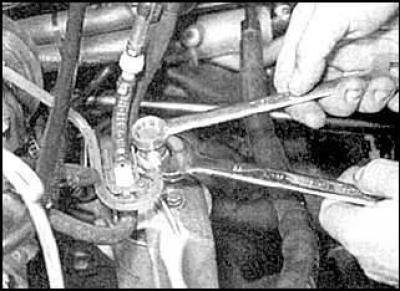

1. Odłącz złącze czujnika poziomu wody.
2. Odłącz przewody paliwowe.
3. Wymień filtr paliwa.
