Tartalomjegyzék: Eltávolítás ↓ Telepítés ↓
Eltávolítás

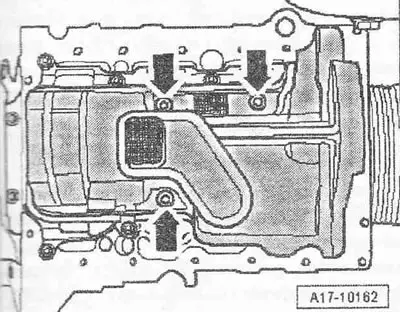

Távolítsa el az olajteknőt. Csavarja ki a "nyíl" csavarokat. Oldja ki az 5 rögzítőelemet, és távolítsa el az olajleválasztót.

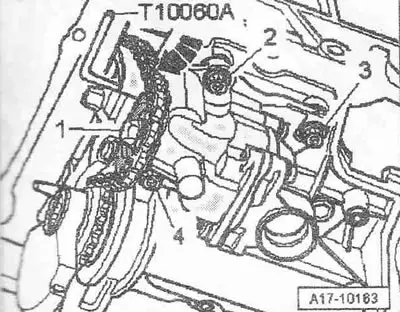

Nyomja meg a láncfeszítő "nyílt", és rögzítse a "T10060 A" vagy "T10060" rögzítőcsappal,
Gondosan! Az olajszivattyú szétszerelése előtt ne vegye le az olajszivattyú lánckerekét a láncról. Ügyeljen arra, hogy a lánc ne csússzon le az olajszivattyú lánckerekéről. Ellenkező esetben újra be kell állítani a kiegyensúlyozó tengely helyzetét a kardántengelyhez.
Csavarja ki az "1" csavart. Távolítsa el a lánckereket az olajszivattyúról, és hagyja lógni a láncon. Csavarja ki a "2...4" csavarokat és távolítsa el az olajszivattyút.
Telepítés
A beszerelés fordított sorrendben történik, ebben az esetben a tömítés cseréje szükséges. gyűrű. Helyezze be felülről a központosító perselyeket az olajszivattyúba. Az olajszivattyú hajtótengely lánckerekének beépítési helyzete: csak egy pozícióban szerelhető fel. Szerelje be az olajleválasztót új tömítéssel. gyűrű. Szerelje be az olajteknőt.
Meghúzási nyomatékok:
- Fogaskerék az olajszivattyú hajtótengelyéhez: 20 Nm + 90° 1)
- Olajszivattyú a főtengely keretéhez: 20 Nm + 90° 1)
- Olajleválasztó a főtengely kerethez: 5 Nm
1) Cserélje ki a csavart
