Зняття
Зняти олійний піддон. Вивернути болти "стрілки". Розблокувати 5 кріплень та зняти маслоотделитель.
Натиснути на натягувач ланцюга "стрілка" і зафіксувати його за допомогою стопорного штифта "Т10060 А" або "Т10060",
Обережно! Перед демонтажем масляного насоса не знімайте зірочку масляного насоса з ланцюга. Слідкувати за тим, щоб ланцюг не зіскочив із зірочки масляного насоса. В іншому випадку необхідно буде знову відрегулювати положення балансирного валу до карданного валу.

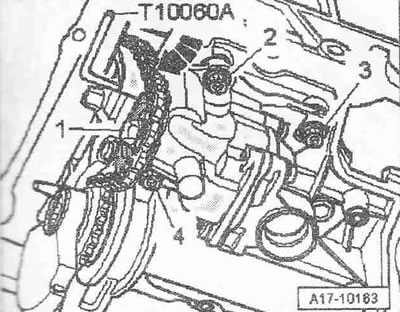

Викрутити болт "1". Зняти зірочку з масляного насоса та залишити її висіти на ланцюгу. Вивернути болти "2...4" і зняти масляний насос.
Встановлення
Установка у зворотному порядку, при цьому необхідно замінити ущільн. кільце. Вставте центруючі втулки зверху в масляний насос. Монтажне положення зірочки валика приводу масляного насоса: встановлюється лише в одному положенні. Встановити маслоотделитель з новим ущільн. кільцем. Встановити масляний піддон.
Моменти затягування:
- Зірочка до валика приводу масляного насоса: 20 Нм + 90° 1)
- Масляний насос до рами колінвалу: 20 Нм + 90° 1)
- Маслоотделитель до рами колінвалу: 5 Нм
1) Замінити болт
