Зняцце
Ніжняя частка алейнага паддона
1. Зліце астуджальную вадкасць.
2. Выкруціце разьбовую корак зліўной адтуліны ў ніжняй частцы алейнага паддона і зліце маторнае масла.
3. Усталюйце верхнюю папярочку перадка ў сэрвіснае становішча (гл. пункты 5.1-5.15).
4. Выкруціце балты (гл. стрэлкі на ілюстрацыі) і зніміце апору.

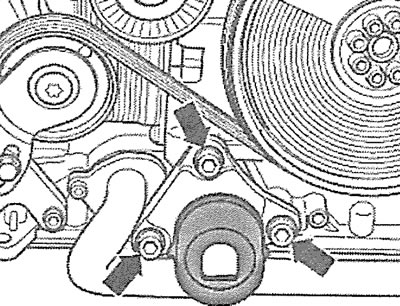

11.4. Выкруціце балты (гл. стрэлкі) і зніміце апору
5. Выкруціце балты (гл. стрэлкі на ілюстрацыі) і зніміце трубаправод сістэмы ахаладжэння.

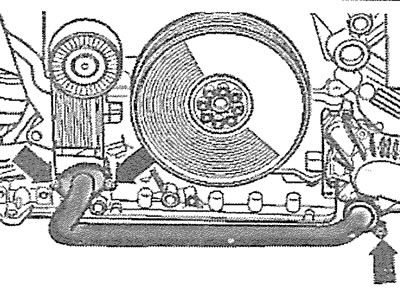

11.5. Выкруціце балты (гл. стрэлкі) і зніміце трубаправод сістэмы астуджэння
6. Адкруціце гайкі 1-4 левай і правай падушак мацавання штангі стабілізатара папярочнай устойлівасці (гл. ілюстрацыю).

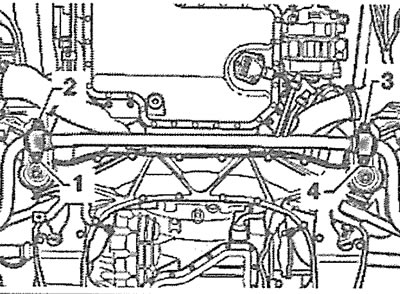

11.6. Адкруціце гайкі 1-4 левай і правай падушак мацавання штангі стабілізатара папярочнай устойлівасці

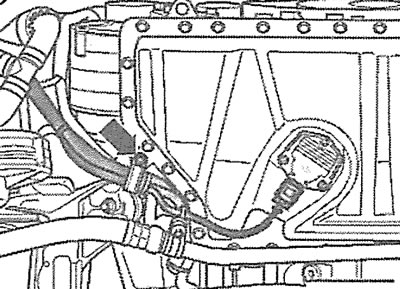

7. Вызваліце джгут правадоў з трымальніка (гл. стрэлку на ілюстрацыі) у ніжняй частцы алейнага паддона.
11.7. Вызваліце джгут правадоў з трымальніка (гл. стрэлку) у ніжняй частцы алейнага паддона
8. Адлучыце штэкер датчыка ўзроўню і тэмпературы маторнага масла (гл. стрэлку на ілюстрацыі) і вызваліце провад датчыка.

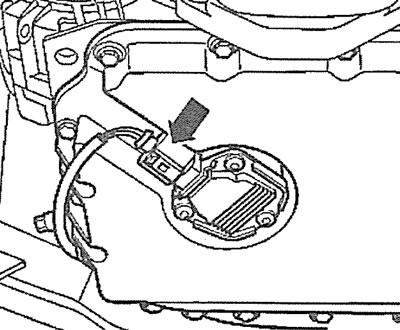

11.8. Адлучыце штэкер датчыка ўзроўню і тэмпературы маторнага масла (гл. стрэлку)

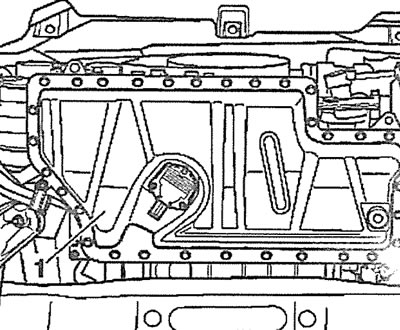

9. Выкруціце балты мацавання і зніміце ніжнюю частку 1 алейнага паддона (гл. ілюстрацыю). Збярыце рэшткі алею ў прыдатную ёмістасць.
11.9. Выкруціце балты мацавання і зніміце ніжнюю частку 1 алейнага паддона
Верхняя частка алейнага паддона
Увага! Для дэмантажу верхняй часткі алейнага паддона неабходна зняць рухавік.
10. Зніміце рухавік і ўсталюеце яго на прыдатную апору або мантажны стэнд (гл. адпаведны раздзел).
11. Зніміце ніжнюю частку алейнага паддона.
12. Выкруціце балты 1-7 мацавання верхняй часткі алейнага паддона, адцісніце яе з заціскных утулак і зніміце верхнюю частку алейнага паддона (гл. ілюстрацыю).

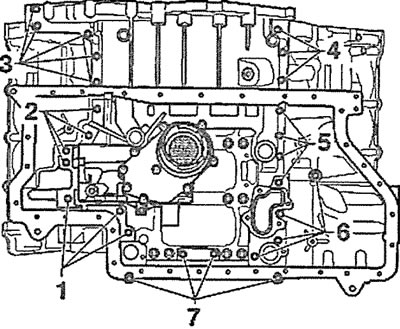

11.12. Выкруціце балты 1-7 мацаванні верхняй часткі алейнага паддона, адцісніце яе з заціскных утулак і зніміце верхнюю частку алейнага паддона
Усталяванне
Усталёўка алейнага паддона вырабляецца ў паслядоўнасці, зваротнай зняццю.
13. Пачысціце ўшчыльняемыя паверхні і выдаліце з іх рэшткі ранейшага герметыка асадкамі з дапамогай дрыля (гл. ілюстрацыі 11.13 і 11.13а).

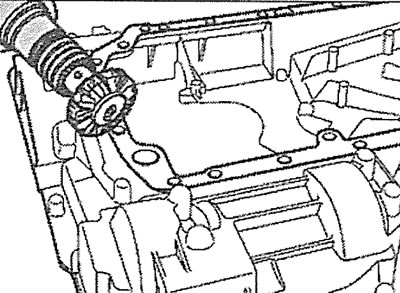

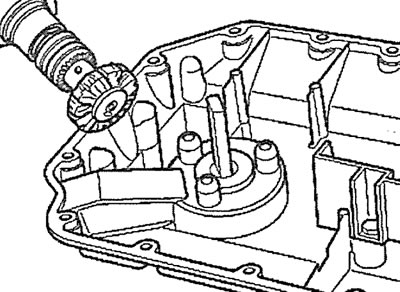

11.13. Пачысціце ўшчыльняемыя паверхні і выдаліце з іх рэшткі ранейшага герметыка асадкамі з дапамогай дрыля (ніжняя частка алейнага паддона) | 11.13а. Пачысціце ўшчыльняемыя паверхні і выдаліце з іх рэшткі ранейшага герметыка асадкамі з дапамогай дрыля (верхняя частка алейнага паддона) |

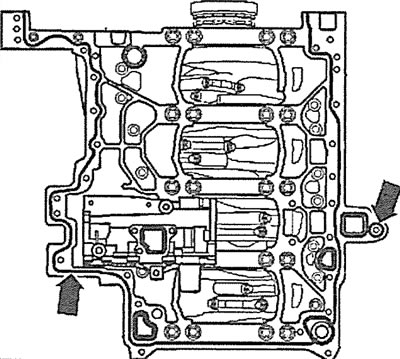

14. Вырабіце перад усталёўкай алейнага паддона на яго спалучаную паверхню (гл. стрэлкі на ілюстрацыях 11.14 і 11.14а) пласт герметыка таўшчынёй прыкладна 1,5-2,0 мм. Пры нанясенні большай колькасці герметыка яго лішак трапіць у маторнае масла і заб'е сеткаваты фільтр маслазаборніка.

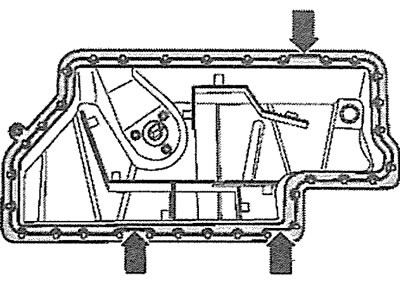

11.14. Вырабіце перад усталёўкай алейнага паддона на яго спалучаную паверхню (гл. стрэлку) пласт герметыка таўшчынёй прыкладна 1,5-2,0 мм (ніжняя частка алейнага паддона) | 11.14а. Вырабіце перад усталёўкай алейнага паддона на яго спалучаную паверхню (гл. стрэлкі) пласт герметыка таўшчынёй прыкладна 1,5-2,0 мм (верхняя частка алейнага паддона) |
Увага! Пасля нанясення герметыка паддон варта ўсталяваць на месца не пазней, чым праз 5 мінуць.
