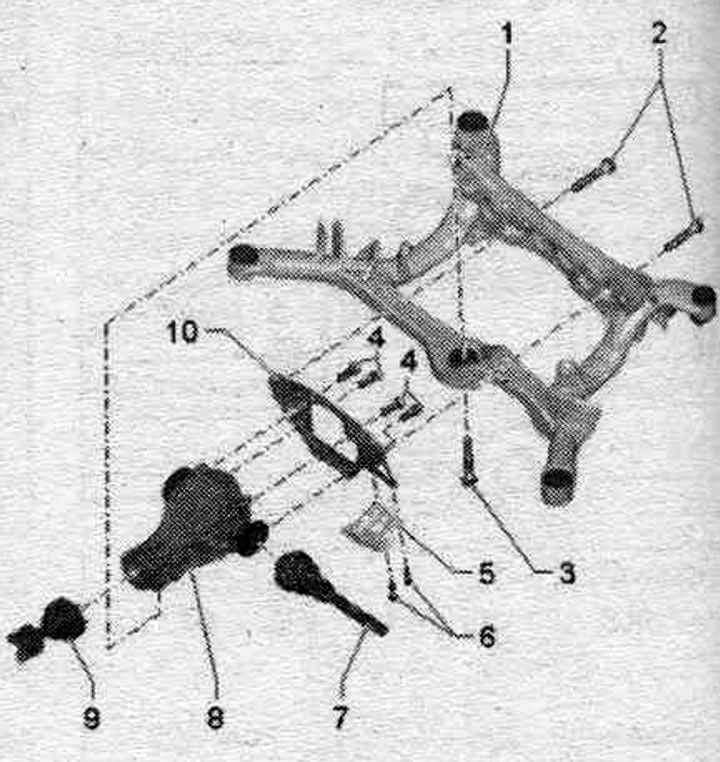

Галоўная задняя перадача
1. Падрамнік.
2. Болт: 95 Нм.
3/4. Ніт: 55 Нм.
5. Цеплаахоўны шчыток.
6. Болт: 20 Нм.
7. Прывадны вал.
8. Задняя галоўная перадача.
9. Карданны вал.
10. Папярочная бэлька.
Зняцце і ўстаноўка зад. гл. перадачы
Усталяваць а/м на пад'ёмнік. Зняць дэкаратыўны каўпак з задн. левага кола, пры лёгкасплаўных дысках зняць ахоўны каўпачок (здымнік у бартавым інструменце). Зняць левае задняе кола.
А/м з 6-цыл. рухавіком: Зняць заднюю папярочку "1". Зняць заднюю частку сістэ. выпуску АГ "2". Замацаваць заднюю папярочку 1 на кузаве.
Усё

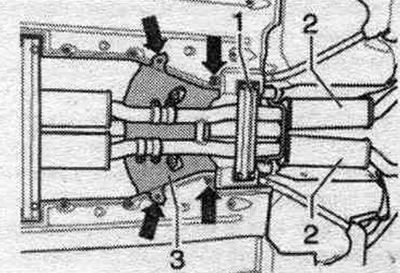

Зняць цеплаахоўны шчыток "3" з кузава а/м "стрэлкі".
Зняць карданны вал з зад. гл. перадачы.

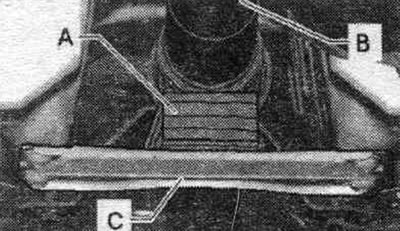

Пакласці драўляны брусок "А" (ок. 40 мм вышынёй) на заднюю папярочку "З" і зафіксаваць такім чынам карданны вал "У".

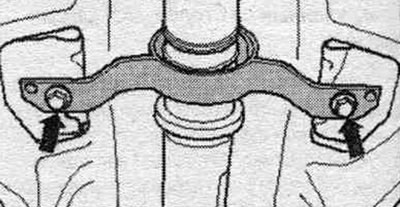

Выкруціць крапежныя балты "стрэлкі" прамежкавай апоры карданнага вала. Зрушыць карданны вал наперад і пры гэтым адлучыць ад зад. гл. перадачы. Падвязаць карданны вал узбоч на падрамніку.

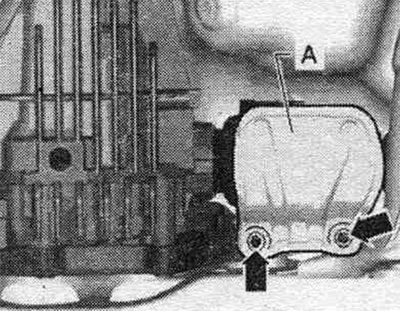

Зняць цеплаахоўны шчыток "А" левага прываднага вала з папярочкі / зад. гл. перадачы "стрэлкі".

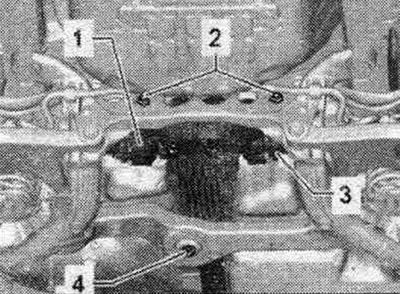

Адкруціць прывадныя валы злева "1" і справа "3". Прыслабіць балты "2" прыкладна на 3 абарачэння. Выкруціць ніт "4".

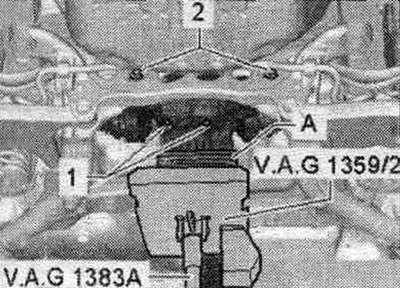

Усталяваць пад'ёмнік для рухавіка і КП з універсальнай апорай для КП "VAG 1359/2" і адпаведным драўляным бруском "А" (вышынёй ок. 80 мм) пад заднюю гл. перадачу. Сачыць за тым, каб універсальная апора для КП - VAG 1359/2- не ўпіралася ў топл. бак. Выкруціць балты "1" (ніжнія балты мацавання папярочкі да зад. гл. перадачы) і "2".

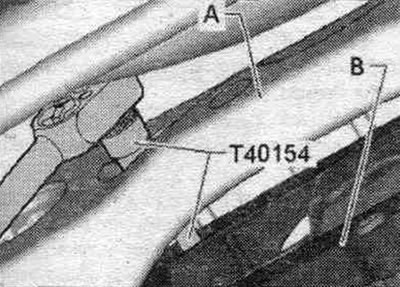

Выкруціць 2 верхніх ніта мацавання папярочкі "У" да зад. гл. перадачы. Пры гэтым увесці тарцовы ключ "Т40154" праз адтуліны падрамніка "А". Пры неабходнасці крыху ссунуць гл. перадачу налева або направа.

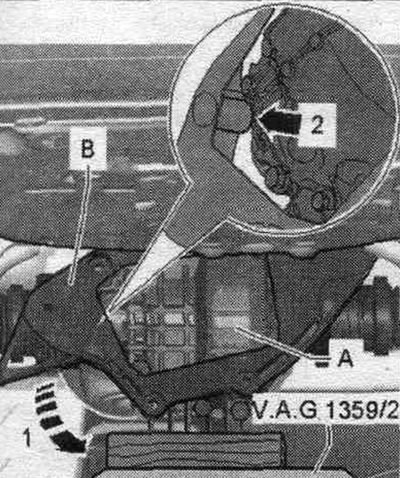

Затым ссунуць гл. перадачу "А" крыху наперад. Правярнуць папярочку "У" налева ўніз у "кірунку стрэлкі 1", пры гэтым абмінуць гл. перадачу "стрэлка 2" і атрымаць. Перад узняццем зад. падвескі злева прымацаваць а/м да лапы пад'ёмніка пры дапамозе нацяжнога рамяня "Т10038". Прыбраць пад'ёмнік для рухавіка і КП з-пад гл. перадачы, пры гэтым 2 механік павінен утрымліваць заднюю гл. перадачу, каб яна не ўпала. Уставіць апору "Т10149" у пад'ёмнік для рухавіка і КП.

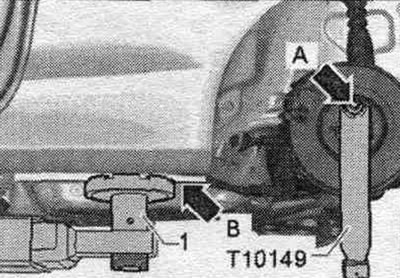

Прыкруціць апору "Т10149" з дапамогай колавага ніта "стрэлка А" да ступицы кола зад. левай падвескі. Прыпадняць падвеску задн. левага кола з дапамогай пад'ёмніка для рухавіка і КП толькі настолькі, каб а/м пачаткаў паднімацца з лапы "1" пад'ёмніка "стрэлка Ў".

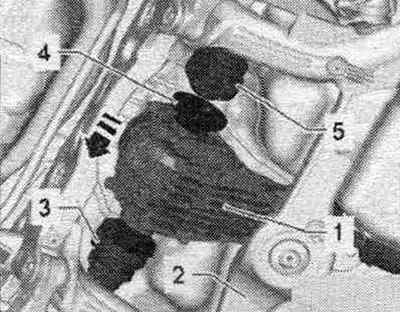

Другі механік павінен зараз прыціснуць заднюю гл. перадачу "1" у "напрамку стрэлкі" да левага боку а/м. Вывесці далей правы прывадны вал "5" з вала з фланцам "4" гл. перадачы уверх. Затым выняць левы прывадны вал "3" і зняць гл. перадачу з удзелам 2 механіка таму з падрамніка "2".
Ўстаноўка

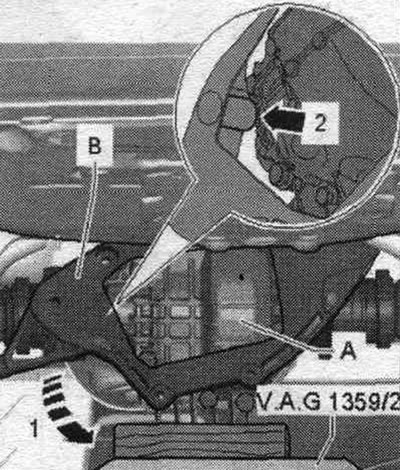

Ўстаноўка ў зваротным парадку. Усталяваць заднюю гл. перадачу "1" з удзелам 2 механіка на падрамнік "2" у мант. становішча. Уставіць левы прывадны вал "3" у вал з фланцам гл. перадачы. Другі механік павінен зараз прыціснуць заднюю гл. перадачу "1" у "напрамку стрэлкі" да левага боку а/м. Уставіць правы прывадны вал "5" у вал з фланцам "4" гл. перадачы. Зняць пад'ёмнік для рухавіка і КП з апорай "Т10149" з падвескі задн. левага кола. Усталяваць пад'ёмнік для рухавіка і КП з універсальнай апорай для КП "VAG 1359/2" і адпаведным драўляным бруском (вышынёй ок. 80 мм) пад заднюю гл. перадачу "А". Затым ссунуць гл. перадачу "А" крыху наперад. Правярнуць папярочку "У" налева ўверх супраць "напрамкі стрэлкі 1" і ўсталяваць, пры гэтым абмінуць гл. перадачу "стрэлка 2".

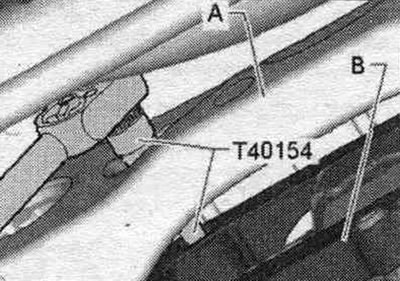

Затым зацягнуць 4 ніта мацавання папярочкі "У" на зад. гл. перадачы крыж-накрыж. Пры гэтым увесці тарцовы ключ "140154" праз адтуліны падрамніка "А". Пры неабходнасці крыху ссунуць гл. перадачу налева або направа.

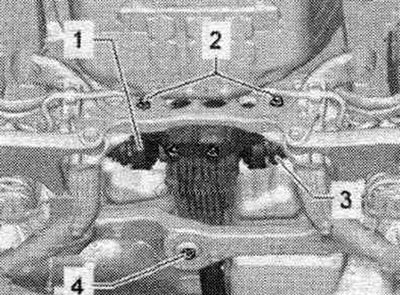

Укруціць спачатку ўручную балты "2" і "4". Для большай навочнасці на малюнку пад'ёмнік для рухавіка і КП з універсальнай апорай для КП "VAG 1359/2" не паказаны. Зацягнуць ніт "4". У канцы зацягнуць балты "2". Прыбраць пад'ёмнік для рухавіка і КП з-пад гл. перадачы. Зацягнуць прывадныя валы злева "1" і справа "3".

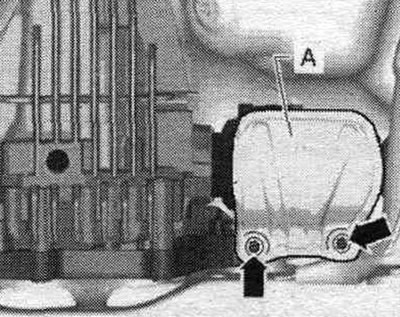

Усталяваць цеплаахоўны шчыток "А" прываднага вала злева на папярочку/заднюю гл. перадачу "стрэлкі".

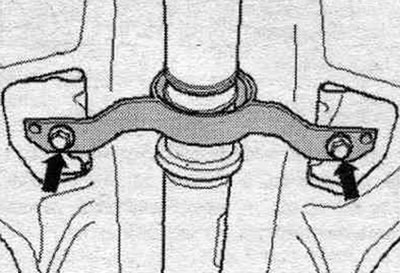

Прыкруціць карданны вал да зад. гл. перадачы. Прыкруціць прамежкавую апору карданнага вала без мех. высілкаў да кузава. Праверыць узровень алею ў зад. гл. перадачы.
Замацаваць цеплаахоўны шчыток "3" на кузаве "стрэлкі". Устанавіць заднюю частку выхлапной сістэ. і выраўнаваць без мех. напружанняў. Пры наяўнасці ўсталяваць папярочку "1". Устанавіць левае задняе кола і зацягнуць колавыя балты.
