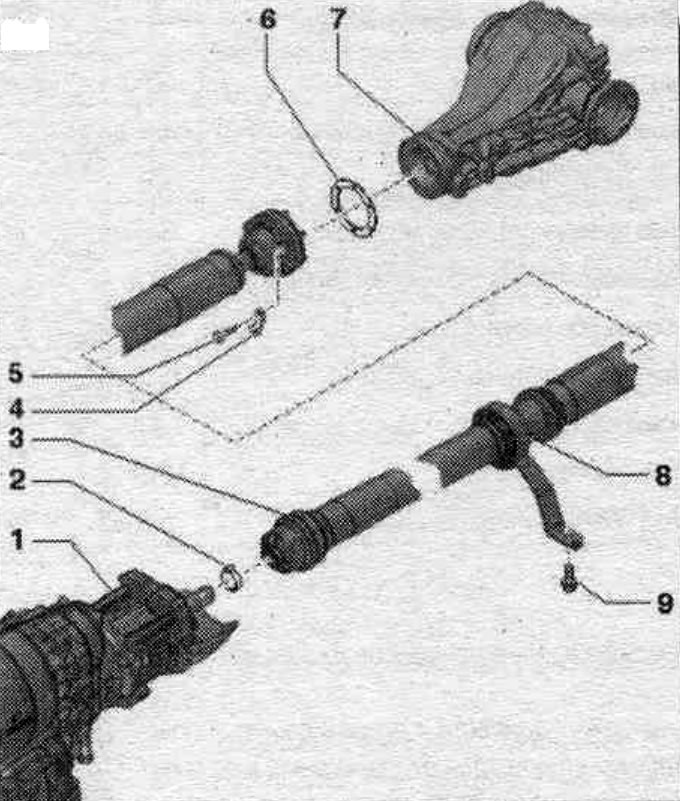

Устаўлены з боку КП карданны вал галоўнай перадачы 0ВС (Audi A4 B8)

Пры рэкламацыях (шумы, вібрацыя) перад заменай карданнага вала неабходна праверыць наступнае: праверыць адсутнасць нацяжэнняў прамежкавай апоры; адкруціць ніты карданнага вала на зад. гл. перадачы. Прыкруціць ніты карданнага вала, выконваючы паслядоў, зацяжкі нітаў.

1. КП.
2. Хамут для шланга: замяніць.
3. Карданны вал.
4. Ушчыльняючая пласціна.
5. Ніт: самастопы; заўсёды падлягае замене; разьбовыя адтуліны ў фланцавым вале на зад. гл. перадачы варта ачысціць ад рэштак сродку для фіксацыі, ачыстку можна выканаць метчыкам.
6. Пракладка: замяніць пашкоджанае (пагнутае) ушчыльн. кольца; ўшчыльненне з зношаным гумовым напыленнем падлягае замене; абястлусціць вал з фланцам і насадзіць пракладку; розны колер бакоў пры ўстаноўцы значэння не мае.
7. Задняя галоўная перадача.
8. Прамежкавая апора.
9. Болт: 20 Нм.

Карданны вал на зад. гл. перадачы - момант і паслядоў, зацяжкі

Заўсёды замяняць балты карданнага вала "1". Утрымліваць контрапорай "Т10172" і адаптарамі "Т10172/5" ад пракручвання. Ніты "1" зацягваць у 3 этапы наступным чынам.

Праверыць алей у зад. гл. перадачы

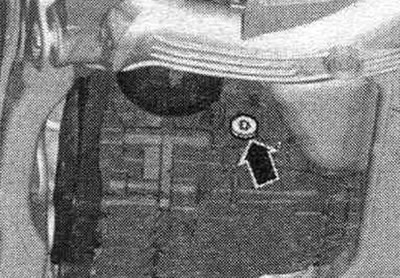

Выкруціць разьбовую корак адтуліны "1" для кантролю алею. Узровень алею ў норме, калі задняя галоўная перадача запоўненая алеем да ніжняга краю маслоналивного адтуліны.
