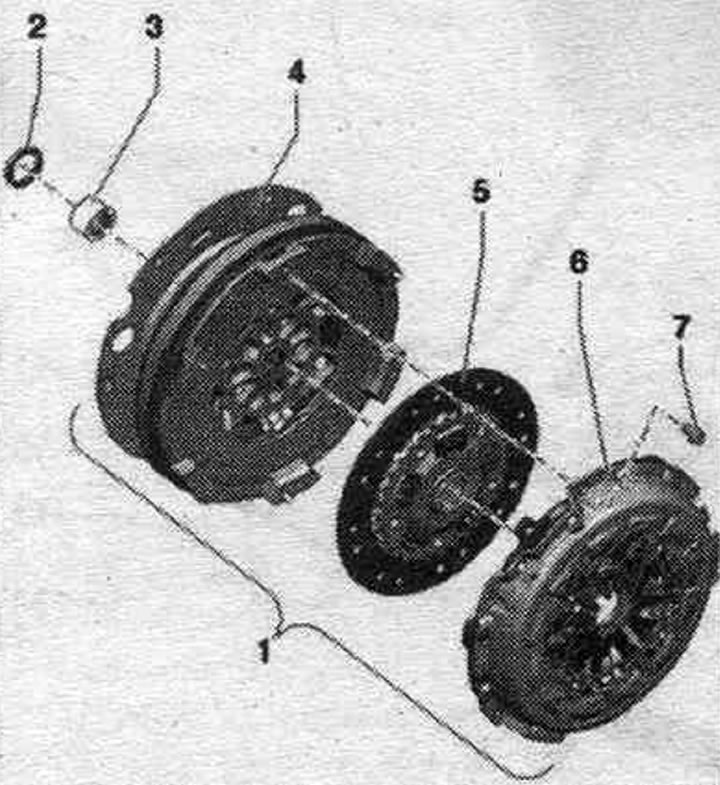

1. Модуль счаплення.
2. Ушчыльненне вала: для двухмасавага махавік.
3. Ігольчасты падшыпнік: для двухмасавага махавік; праверыць і пры неабходнасці замяніць. Пры пашкоджанні прываднага вала заўсёды замяняць ігольчасты падшыпнік. У залежнасці ад канструкцыі ўстаноўлены ігольчастыя падшыпнікі, якія маюць поўны камплект валікаў або ігольчастыя падшыпнікі, на якіх адсутнічае кожны 4 валік. Гэта не з'яўляецца дэфектам ігольчастага падшыпніка.
4. Двухмасавы махавік: з перадаткавай пласцінай; пераканацца ў надзейнасці ўстаноўкі цэнтравальных штыфтоў; на паверхні прилегания накладкі счаплення не павінна быць разор, маслы ці змазкі.
5. Вядзёны дыск счаплення: можа быць заменены толькі разам з націскным дыскам; мант. становішча: накладка дыска счаплення павінна прылягаць да махавік, маркіроўка "Getriebeseite" (пры наяўнасці) павінна быць звернута да націскной кружэлкі або да КП.
6. Апорная SAC-пласціна: 2 дыск счаплення убудаваны ў націскны дыск; можа быць заменены толькі разам з дыскам счаплення; праверыць канцы мембраннай спружыны; праверыць націскны дыск на скрыўленне; праверыць спружыны і заклёпачныя злучэнні; на паверхні прилегания накладкі счаплення не павінна быць разор, маслы ці змазкі.
7. Ніт: 22 Нм і давярнуць на 90°; заўсёды падлягае замене; для мацавання націскной пласціны на двухмасавым махавіку; аслабіць або зацягнуць у адпаведнасці з прадпісаннямі па ўстаноўцы.
Зняцце і ўстаноўка націскнога дыска счаплення і дыска счаплення двухдыскавага счаплення
Зняць модуль счаплення.

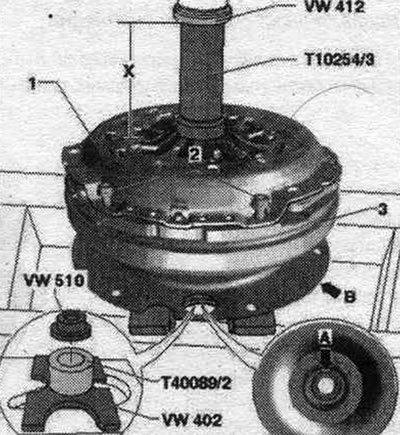

1. Націскны дыск счаплення.
Небяспека пашкоджання націскнога дыска і двухмасавага махавік. Націскная кружэлка "1" дазваляецца здымаць і ўсталёўваць толькі ў папярэдне сціснутым стане. Папярэдне не сціснутыя націскныя дыскі дэфармуюцца пры паслабленні ці зацяжцы нітаў "2", што прыводзіць да рыўкоў пры крананні з месца. Для сціску націскной кружэлкі "1" на гідраўлічным прэсе двухмасавы махавік "3" дазваляецца падпіраць толькі за шайбу слізгацення "стрэлка А". Пры апіранні двухмасавага махавіка ў перадаткавай пласціны "стрэлка Ў" адбываецца яе пашкоджанне (дэфармацыя). У такім разе неабходна замяніць двухмасавы махавік. Усталяваць модуль счаплення так, каб націскная кружэлка "VW 510" прылягаў да шайбы слізгацення "стрэлка А" у двухмасавым махавіку. Усталяваць мант. прынада "Т10254/3" на спружынныя язычкі націскнога дыска "1" і націснуць на іх з дапамогай прэса. Ход сціску - памер "х" 8...9 мм. Выкруціць ўсе 6 нітаў "2" і адпусціць прэс. Зняць націскную кружэлку "1" і вядзёная кружэлка счаплення.
Мантаж

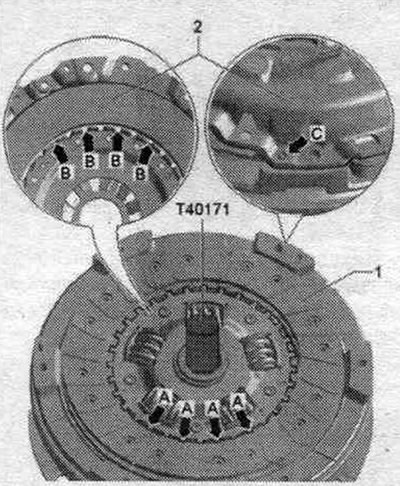

Ўстаноўка ў зваротным парадку. Небяспека пашкоджання вядзёнага дыска счаплення "1" і націскнога дыска "2". Зуб'і "стрэлкі А" дыска счаплення "1" павінны ўваходзіць у выманні "стрэлкі Ў". Пры насаджаным належным чынам націскным дыску "2" цэнтравальныя штыфты "стрэлка З" павінны быць заподлицо з націскной кружэлкай.

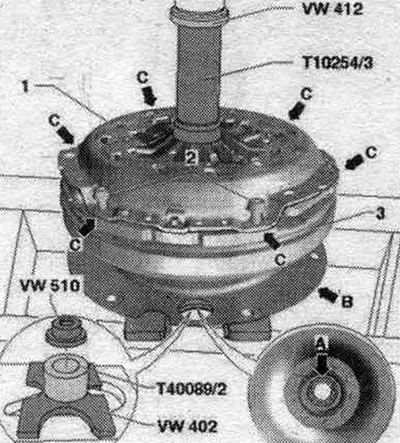

Адцэнтраваць дыск счаплення "1" з дапамогай цэнтравальнага апраўкі "Т40171". Усталявальнае становішча кружэлкі счаплення: зубчастая шайба "стрэлкі А" павінна быць накіравана да націскной кружэлкі "2". Усталяваць націскную кружэлку "2" на цэнтравальныя штыфты "Стрэлка З". Цэнтруючыя штыфты "стрэлка З" павінны размяшчацца заподлицо з націскной кружэлкай. Для сціску націскной кружэлкі "1" на гідраўлічным прэсе двухмасавы махавік "3" дазваляецца падпіраць толькі за шайбу слізгацення "стрэлка А". Пры апіранні двухмасавага махавіка ў перадаткавай пласціны "стрэлка Ў" адбываецца яе пашкоджанне (дэфармацыя). У такім разе неабходна замяніць двухмасавы махавік.
Усталяваць модуль счаплення так, каб націскная кружэлка "VW 510" прылягаў да шайбы слізгацення "стрэлка А" у двухмасавым махавіку. Усталяваць мант. прынада "Т10254/3" над цэнтравальнай апраўкай "Т40171". Ствараць ціск прэсам датуль, пакуль націскная кружэлка "1" не будзе прылягаць да двухмасавага махавіка "3" "стрэлкі З". Закруціць па чарзе ўсе 6 нітаў "2" і зацягнуць з загаданым момантам. Зняць ціск прэса. Устанавіць модуль счаплення.
