Зняцце

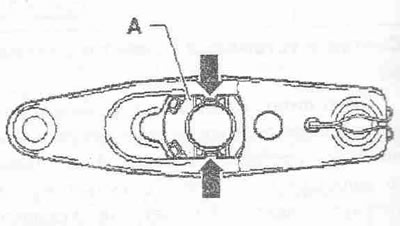

Сціснуць якія фіксуюць выступы -стрэлкі-на зваротным боку рычага выключэння счаплення і выняць з яго выціскны падшыпнік -А-. Для ўсталёўкі ўціснуць выціскны падшыпнік -А- у рычаг выключэння счаплення так, каб зафіксаваліся крапежныя выступы -стрэлка-.
Рамонт счаплення
Інструкцыя. Перад заменай дыска счаплення і націскнога дыска праверыць, ці маюцца цэнтравальныя ўтулкі для цэнтроўкі рухавіка/КП у блоку цыліндраў, пры неабходнасці ўставіць іх. Пры адсутнасці цэнтравальных утулак узнікаюць цяжкасці пры пераключэнні, праблемы счаплення і, адпаведна, шум у КП (трэск у прывадных колах). Замяніць дыск счаплення /націскны дыск з пашкоджанымі ці саслабелымі заклёпваннямі. Падабраць дыск счаплення і націскны дыск па - электронным каталогу дэталяў і па літарным пазначэнні рухавіка.

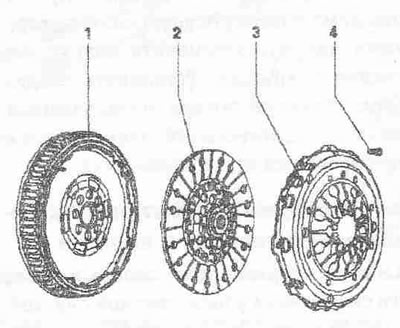

1. Махавік. Пераканацца ў надзейнасці ўсталёўкі цэнтравальных штыфтоў, на працоўнай паверхні накладак счаплення не павінна быць разор алейных плям і слядоў змазкі.
2. Дыск счаплення. Падабраць націскную кружэлку па - электронным каталогу дэталяў і літарнаму пазначэнню рухавіка. Мантажнае становішча пры наяўнасці двухмасавага махавік: карацейшы канец ступицы -стрэлка- звернуты да націскной кружэлкі. Мантажнае становішча пры наяўнасці звычайнага махавік: кажух счаплення звернуты да націскной кружэлкі. Цэнтраваць. Шлицевое злучэнне крыху вышмараваць кансістэнтнай змазкай. Ачысціць шлицы першаснага вала, а пры выкарыстанні былога ва ўжыванні дыска счаплення, таксама і шлицы яго калодкі, выдаліць сляды карозіі і вырабіць на шлицы вельмі тонкі пласт пластычнай змазкі для шлицев кружэлкі счаплення -G ТАА 100-. Затым падштурхоўваць дыск счаплення ў адзін і другі бок, пакуль ступіца не будзе лёгка хадзіць на вале. Абавязкова выдаліць залішнюю змазку.
3. Пласціна. Устаноўка магчымая толькі ў адным становішчы. Праверыць канцы мембраннай спружыны, праверыць шпоначныя і заклёпачныя злучэнні. Пласціны маюць абарону ад карозіі і змазаныя кансістэнтнай змазкай. Дапушчаецца толькі ачыстка іх працоўнай паверхні, у адваротным выпадку тэрмін службы счаплення значна скароціцца.
4. Вінт. Падабраць па электронным каталогу дэталяў. Мб = 13 Нм, М7 = 20 Нм, адварочваць і зацягваць паэтапна крыж-накрыж.

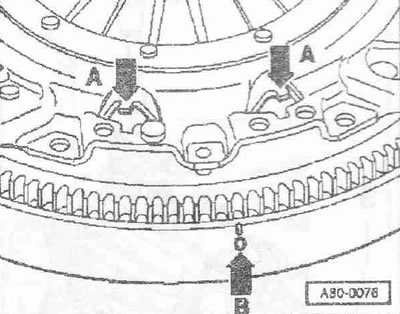

Мантажнае становішча націскнога дыска
Маркіроўка ВМТ -У- на махавіку павінна знаходзіцца паміж двух апорных пазнак -А-.

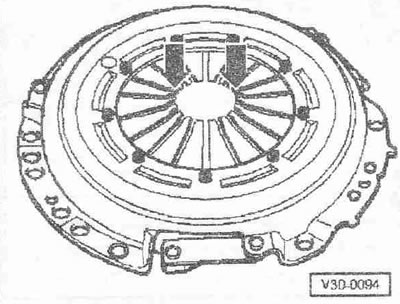

Праверка канцоў мембраннай спружыны
Дапушчальным з'яўляецца знос да паловы таўшчыні пялёсткаў дыяфрагменай спружыны.

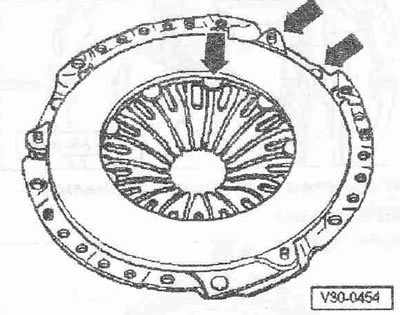

Праверыць шпоначныя і заклёпачныя злучэнні
Праверыць спружынныя злучэнні паміж націскным дыскам і вечкам на адсутнасць расколін, а заклёпачныя злучэнні, на надзейнасць усталёўкі. Націскная кружэлка з пашкоджанымі спружыннымі злучэннямі або з нетрывалымі заклёпачнымі злучэннямі -стрэлкі- павінна быць заменены.
Зняцце і ўстаноўка фрыкцыйнай муфты
Зняць КП.

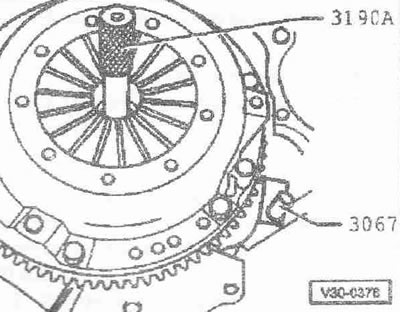

Уставіць апору -3067- для адварочвання і зацяжкі нітаў. Адпускаць шрубы пакрысе, крыж-накрыж. Зняць націскны дыск і дыск счаплення.
Мантаж
Насадзіць націскны дыск на цэнтравальныя штыфты. Паступова зацягваць уручную ўсе шрубы, пакуль галоўка шрубы не будзе прылягаць да націскной кружэлкі. Зацягваць балты паступова крыж-накрыж, каб не пашкодзіць цэнтравальныя адтуліны націскнога дыска і цэнтравальныя штыфты махавік. Устанавіць КП.
