Паліклінавы прывад

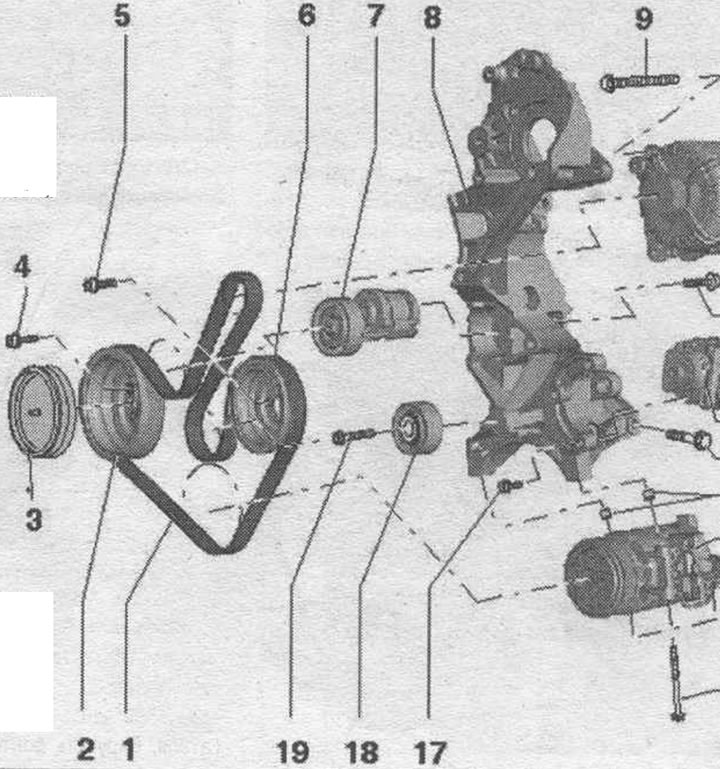

1. Поліклінавы рамень: праверыць ступень зносу; перад здыманнем адзначыць кірунак ходу мелам або фламастэрам; пры ўсталёўцы сачыць за правільным становішчам на шківах.
2. Дэмпфер крутильных ваганняў са шківам поликлинового рамяня; усталёўка магчымая толькі ў адным становішчы.
3. Вечка гасільніка крутильных ваганняў.
4. Болт: замяніць; 10 Нм + 90°.
5. Болт.
6. Раменнай шкіў лопасцевага помпы.
7. Нацяжны элемент паліклінавага рамяня: для фіксацыі выкарыстоўваць фіксатар "Т40098".
8. Кранштэйны доп. агрэгатаў.
9. Болт.
10. Трохфазны генератар.
11. Болт: 20 Нм + 180°.
12. Лопастная помпа.
13. Болт: замяніць.
14. Накіроўвалая ўтулка: сачыць за правільным размяшчэннем у трымальніку.
15. Кампрэсар кліматычнай усталёўкі: не адварочваць/не адлучаць магістралі холадагенту; пры ўсталёўцы сачыць за становішчам усталявальных утулак.
16/17. Ніт.
18. Абвадны ролік паліклінавага рамяня: усталёўваць у належным становішчы.
19. Болт: замяніць; 20 Нм + 90°.
Кранштэйны дапамог. агрэгатаў - паслядоў. і моманты зацяжкі нітаў
Замяніць балты кранштэйна дапаможаць. агрэгатаў і ўсталяваць іх наступным чынам; балты "1, 5, 6" М10x60; ніт "2" М10х40; балты "3, 4" М10х155. Зацягнуць балты кранштэйны дапаможаць. агрэгатаў у паслядоў. "1...6" у 5 этапаў наступным чынам.

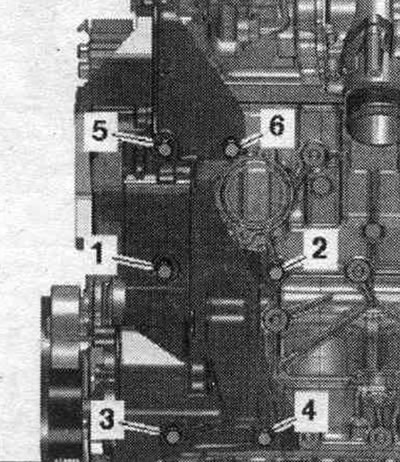

1. Укруціць усе балты ўручную да ўпора. 2. Зацягнуць усе ніты на 40 Нм. 3. Давярнуць ніты "1" і "2" на 60°. 4. Давярнуць балты "3" і "4" на 180°. 5. Давярнуць балты "5" і "6" на 60°.
Зняцце і ўстаноўка паліклінавага рамяня

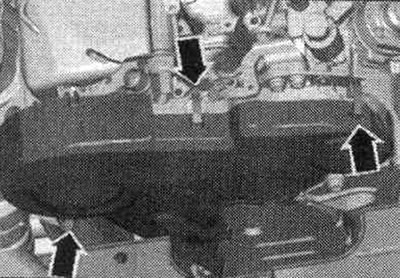

Зняць кажух рухавіка "стрэлкі". Расціснуць клямкі "стрэлкі", зняць ахоўную накладку зубчастага рамяня.

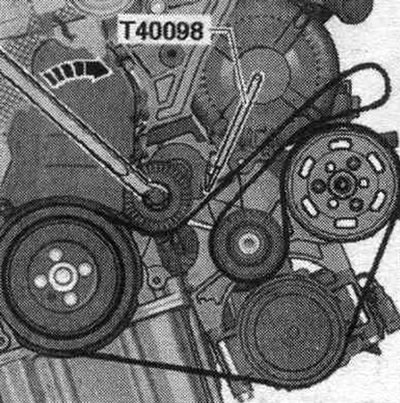

Павярнуць нацяжны элемент у "кірунку стрэлкі", зняць поликлиновой рамень са шківа генератара і зафіксаваць нацяжны элемент фіксатарам "Т40098". Зняць поліклінавай рамень.
Мантаж
Ўстаноўка ў зваротным парадку. Абкласці поликлиновой рамень, як паказана на малюнку.

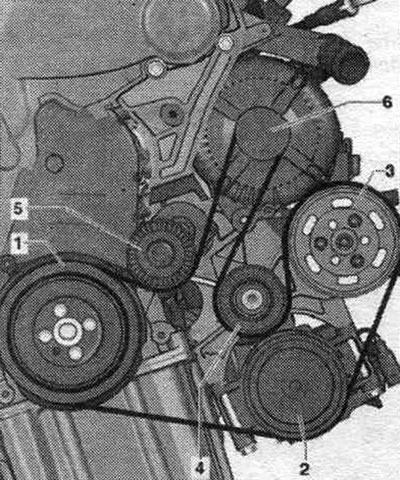

1. Дэмпфер крутильных ваганняў. 2. Кампрэсар кліматычнай усталёўкі. 3. Шкіў лопасцевага помпы. 4. Абкатны ролік. 5. Нацяжны элемент паліклінавага рамяня. 6. Генератар.
Пры ўсталёўцы поликлинового рамяня неабходна сачыць за правільнасцю яго становішча на шківах. Завесці рухавік і праверыць ход паліклінавага рамяня.
Зняцце і ўстаноўка нацяжнога элемента паліклінавага рамяня

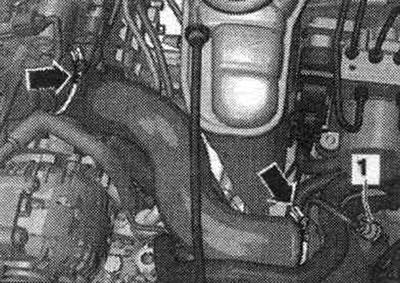

Зняць поліклінавай рамень. Вызваліць заціскі шланга "стрэлкі" і выняць шланг паветравода.

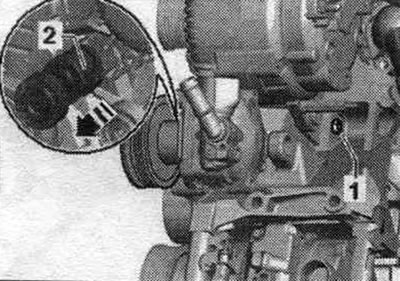

Адкруціць ніт "1", зняць нацяжны элемент "2" паліклінавага рамяня.
Ўстаноўка ў зваротным парадку.
Зняцце і ўстаноўка дэмпфера крутильных ваганняў

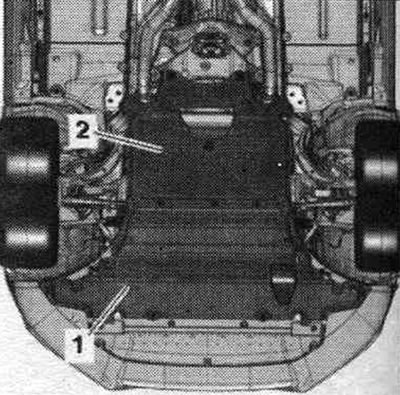

Зняць перадпакой шумаізаляцыю "1".

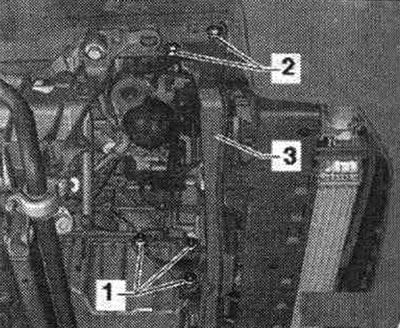

На а/м з папярочкай "3", прывесці рамку радыятара ў серво. становішча. На а/м без папярочкі "3", зняць блок кіравання вентылятара радыятара "J293". Зняць поліклінавай рамень. Зняць крышку дэмпфера.

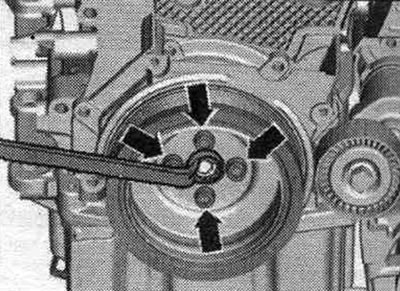

Вывярнуць балты "стрэлкі", пры гэтым утрымліваць цэнтральны ніт. Зняць дэмпфер крутильных ваганняў.
Мантаж

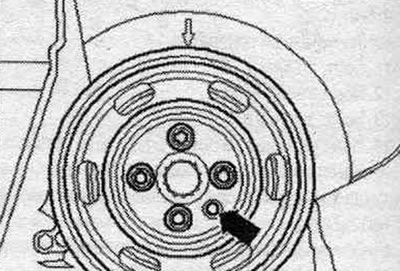

Ўстаноўка ў зваротным парадку. Усталяваць дэмпфер круцільных ваганняў з новымі арыгінальнымі нітамі. Усталёўка магчымая толькі ў адным становішчы: Адтуліна "стрэлка" у дэмпферы ваганняў павінна знаходзіцца над выпукласцю шасцярні зубчастага рамяня.
Ушчыльняльны фланец з боку рамення шківа

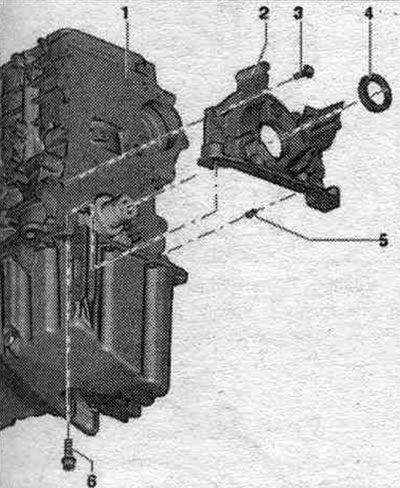

1. Блок рухавіка. 2. Ушчыльняльны фланец. 3. Болт. 4. Абшэўкавае ўшчыльненне. 5. Накіроўвалая ўтулка. 6. Болт.
Паслядоў, зацяжкі

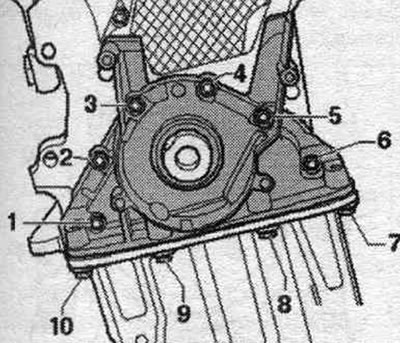

1. Укруціць ад рукі балты ў паслядоў. "1...10". 2. Зацягнуць балты ў паслядоў. "1...6" момантам 15 Нм. 3. Зацягнуць балты ў паслядоў. "7...10" момантам 15 Нм.
Зняцце і ўстаноўка кранштэйна дад. агрэгатаў

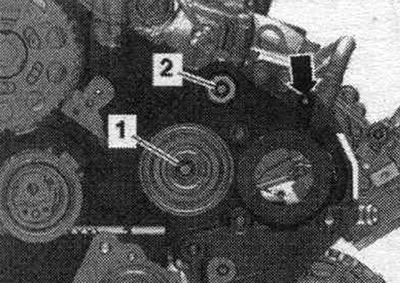

Зняць генератар. Зняць помпу высокага ціску. Зліць ОЖ. Выкруціць ніт "стрэлка". Адкруціць ніты "1" і "2", зняць адводныя ролікі зубчастага рамяня.

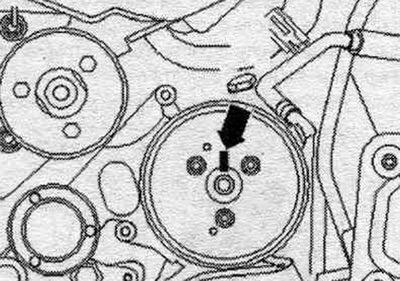

Адзначыць становішча рэмень шківа адносна калодкі. Для гэтага нанесці пазнаку "стрэлка".

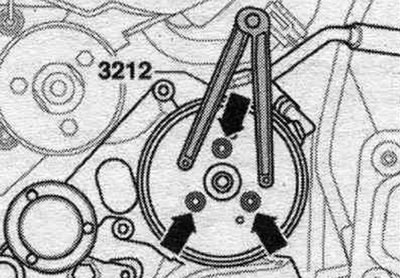

Адкруціць балты "стрэлка". Для гэтага ў якасці кантрапоры выкарыстоўваць ключ пад 2 адтуліны "3212".

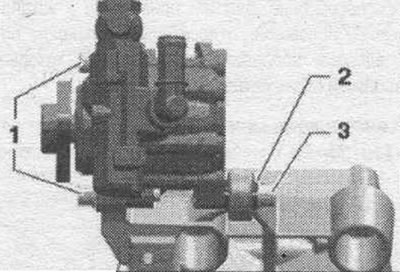

Вывярнуць балты "1" (3 шт.) і ніт "3". Замацаваць лопасцевай помпа з падлучанымі гідраў. магістралямі ў баку. Зняць кампрэсар з кранштэйна доп. агрэгатаў і замацаваць у баку.

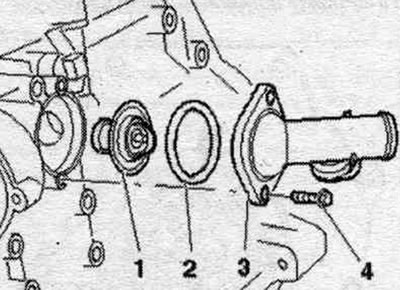

Прыслабіць ніты "4" мацаванні штуцэра "3" з дапамогай шарнірнага ключа на 10 "3185", вывярнуць з дапамогай асадкі "Т10058" і зняць штуцэр "3" з тэрмастатам "1".

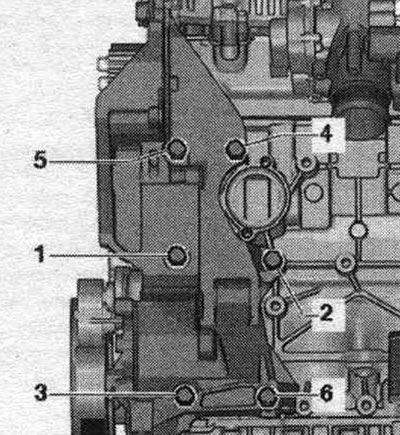

Адкруціць ніты "1...6" і зняць кранштэйны доп. агрэгатаў.
Мантаж
Ўстаноўка ў зваротным парадку. Замяніць балты, якія зацягваліся з даваротам. Калі справа уверсе паміж кранштэйнам доп. агрэгатаў і блокам цыліндраў адсутнічае прыгнаная ўтулка, уставіць яе. Зацягнуць балты кранштэйна доп. агрэгатаў. Для ўсталёўкі лопасцевай помпы неабходна трохі ссунуць назад утулку "2" ніта "3" у кранштэйне. Усталяваць помпа высокага ціску. Усталяваць зубчасты рамень. Усталяваць генератар. Заліць ОЖ.
