Элементы па-за салонам, камплект элементаў

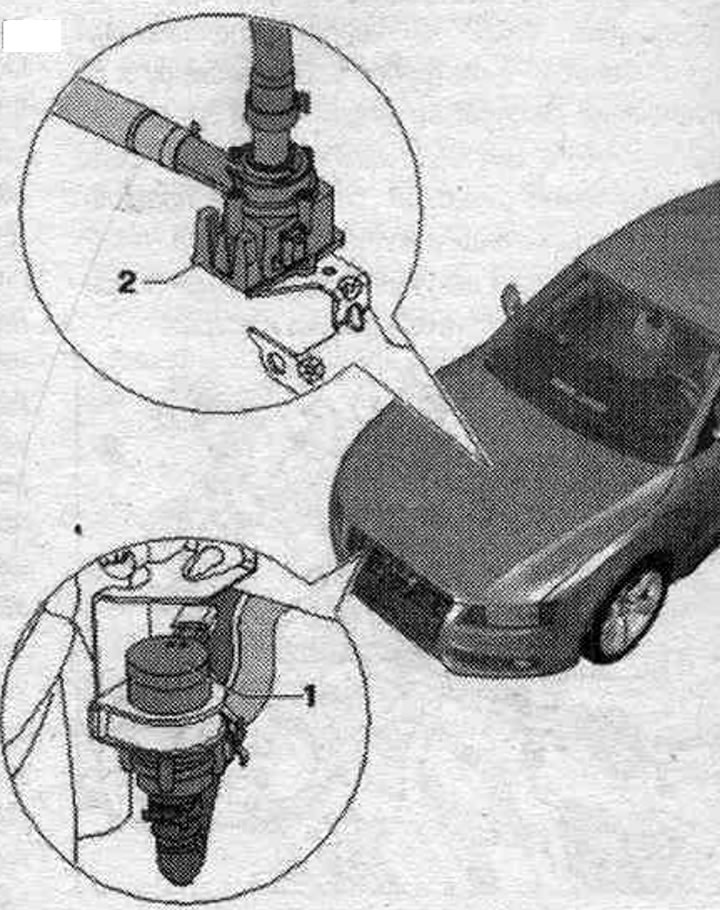

1. Помпа цыркуляцыі ОЖ "V50" (помпа ОЖ "V36"). Устанаўліваецца толькі на а/м з дадатковай камплектацыяй аўтаномным абагравальнікам. Для а/м з 6-цыл. рухавіком TFSI можа ў залежнасці ад камплектацыі а/м на гэтым месцы ўсталёўвацца "V50", "V36". У гэтых а/м з апцыянальным аўтаномным абагравальнікам цыркуляцыйная помпа бярэ на сябе "V55" функцыю "V50" ("V36").
2. Помпа цыркуляцыі ОЖ "V50" (помпа ОЖ "V36"). Устанаўліваецца толькі на а/м з 2010 мод. гады з дадатковай камплектацыяй сістэмай запуск/прыпынак, але без дадатковай камплектацыі аўтаномным абагравальнікам. На а/м з сістэмай запуск/прыпынак і дадатковай камплектацыяй аўтаномным абагравальнікам "V50" ("V36") не ўстанаўліваецца.
Помпа цыркуляцыі ОЖ "V50" (помпа ОЖ "V36") на а/м з 4 цыліндравым рухавіком

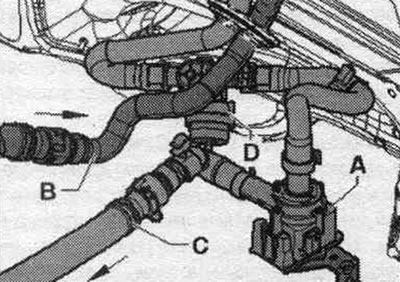

Для а/м з 4-цыл. рухавіком і дадатковай камплектацыяй сістэмай запуск/прыпынак, але без дадатковай камплектацыі аўтаномным ацяпляльнікам усталёўваецца ("V50") "V36". Упраўленне "V50" ("V36") залежыць ад камплектацыі і даты вытворчасці а/м. Для а/м з 4-цыл. рухавіком і дадатковай камплектацыяй сістэмай запуск/прыпынак, але без дадатковай камплектацыі аўтаномным ацяпляльнікам помпа цыркуляцыі ОЖ "V50" ("V36" A) усталёўваецца, напрыклад, у вобласць паміж рухавіком і перадпакоя сценкай водаадводнага кораба.
На гэтым малюнак паказана размяшчэнне для Audi А4 з 4-цыл. рухавіком TFSI 2010 мод. гады. У залежнасці ад рухавіка, тыпу а/м і часу вытворчасці помпа цыркуляцыі ОЖ "V50" (вадзяная помпа "V36") "А" таксама можа быць усталяваны і ў іншым месцы (напрыклад, у водаадводзячым корабе). Пры працуючым "V50" ("V36") ОЖ усмоктваецца праз шланг ОЖ "У" (ад рухавіка праз цеплаабменнік клімат. ўстаноўкі і запорный клапан ОЖ "D") і па шлангу ОЖ "З" паступае назад да рухавіка (ўлічваць кірунак патоку "стрэлкі"). "V50" ("V36") пры ўключаным запальванні ў залежнасці ад тэмп. ОЖ і ад peг. на пан. упраў. і індыкацыі клімат. усталёўкі, б/к Clmatronic "J255" атрымлівае ад іх непасрэдныя сігналы кіравання. У залежнасці ад выканання а/м "V50" ("V36") атрымлівае сігналы кіравання не толькі пры актыўнай функцыі прыпынку, але і пры які працуе рухавіку, напрыклад, пры папярэднім выбары тэмп, на Цяпло на пан. упраў, і індыкацыі, б/к Climatronic "J255" (індыкацыя HI на дысплеі пан. упраў. і індыкацыі клімат. усталёўкі і MMI). Упраўленне помпы цыркуляцыі ОЖ "V50" тады ажыццяўляецца для падтрымкі помпы ОЖ рухавіка. На а/м з сістэмай запуск-прыпынак "V50" ("V36") і запорный клапан ОЖ для Climatronic "N422" кіруецца прама з пан. упраў, і індыкацыі клімат. усталёўкі, б/к Climatronic "J255". Пры захаванні невыпр. на гэтых вузлах у пан. упраў. і індыкацыі клімат. усталёўкі, б/к Climatronic "J255" неабходна выконваць выкананне, кадоўку і адаптацыю "J255". На а/м з апцыянальным аўтаномным абагравальнікам не ўсталёўваецца запорный клапан ОЖ для Climatronic "N422" і "V50" ("V36"). У такіх а/м гэтую функцыю бяруць на сябе кампаненты аўтаномнага ацяпляльніка (запорны клапан ОЖ для ацяпляльніка "N279" і цыркуляцыйная помпа "V55").
Помпа цыркуляцыі ОЖ "V50" (помпа Аб Ж "V36") на а/м з 6-цыліндравым бензінавым рухавіком

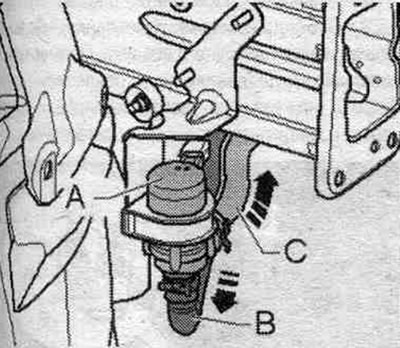

Для а/м з 6-цыл. рухавіком FSI (на 6-цыл. рухавіком TFSI у цяперашні час не прадугледжаны) і на іншых рухавіках з вызначанай дадатковай камплектацыяй (напрыклад, у а/м з сістэмай запуск/прыпынак але без дадатковай камплектацыі аўтаномным абагравальнікам усталёўваецца "V50" ("V36"). Для а/м з 6-цыл. рухавіком FSI без апцыянальнага аўтаномнага ацяпляльніка усталёўваецца "V50" ("V36") "А", напр., у вобласці матора і правага ланжэрана пад правай фарай.
Помпа цыркуляцыі ОЖ "V50" ("V36") у залежнасці ад даты вытворчасці кіруецца праз рэле цыркуляцыйнай помпы "J160" (праз той жа вынахад, што і запорный клапан ОЖ блока Climatronic "N422") ці непасрэдна ад б/к і індыкацыі клімат, усталёўкі, б/к Climatronic "J255", які паступова ўсталёўваецца з мод. гады 2009. На а/м з рэле цыркуляцыйнай помпы "J160" (напр., на а/м 2008 мод. гады) ажыццяўляецца кіраванне "V50" ("V36") пры ўключаным запальванні, калі запорный клапан ОЖ Climatronic "N422" няправільна кіруецца (напр., пры тэмпературным рэжыме цеплыня на пан. упраў, і індыкацыі клімат, ўстаноўкі, блока Climatronic "J255"). На а/м без рэле цыркуляцыйнай помпы "J160" (паступовае ўкараненне з мод. гады 2009) "V50" ("V36") пры ўключаным запальванні, у залежнасці ад тэмп. ОЖ і наладкі на пан. упраў, і індыкацыі клімат, усталёўкі, б/к Climatronic "J255" атрымлівае сігналы кіравання непасрэдна ад гэтай панэлі. У залежнасці ад выканання а/м "V50" ("V36") атрымлівае сігналы кіравання не толькі пры актыўнай функцыі прыпынку (паступовае ўкараненне ў якасці дадатковай камплектацыі з 2010 мод. гады), але і пры працавальным рухавіку, напрыклад, пры папярэднім выбары тэмп, на цеплыню на пан. упраў, і індыкацыі, б/к Climatronic "J255" (індыкацыя HI на дысплеі пан. упраў, і індыкацыі клімат. усталёўкі і MMI). Упраўленне помпы цыркуляцыі ОЖ "V50" тады ажыццяўляецца для падтрымкі помпы ОЖ рухавіка. На а/м. на якіх помпа цыркуляцыі ОЖ "V50" "V36" і запорный клапан ОЖ для Climatronic "N422" кіруюцца непасрэдна ад пан. упраў, і індыкацыі клімат, усталёўкі, б/к Climatronic "J255", на гэтых вузлах захоўваюцца няспраўнасці ў пан. упраў, і індыкацыі клімат, усталёўкі, б/к Climatronic "J255". Таму варта ўлічваць выкананне, кадоўку і адаптацыю "J255". На а/м з апцыянальным аўтаномным абагравальнікам не ўсталёўваецца запорный клапан ОЖ для Climatronic "N422" і "V50" ("V36"). У такіх а/м гэтую функцыю бяруць на сябе кампаненты аўтаномнага ацяпляльніка (запорны клапан ОЖ для ацяпляльніка "N279" і цыркуляцыйная помпа "V55").
