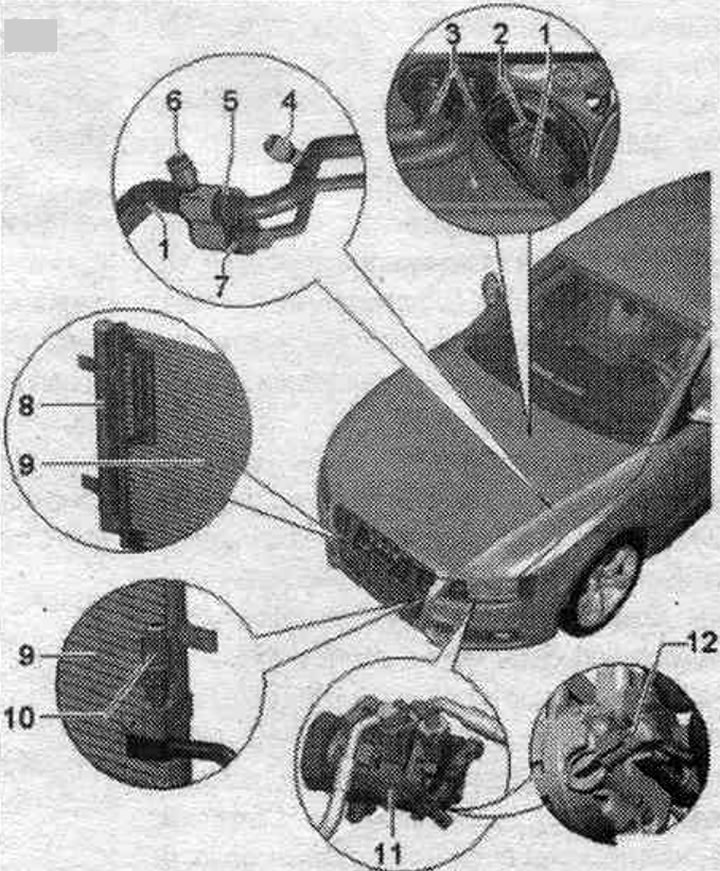

Элементы па-за салонам, камплект элементаў (частка 2) (Audi A4 B8)

1. Лінія холадагенту з унутраным цеплаабменнікам: у дадзенай лініі вадкі цёплы хладагент (на баку напору) аддае энергію парападобнаму халоднаму холадагенту (на баку нізкага ціску), падвышаючы тым самым ККД клімат, усталёўкі.
2. Пашыральны клапан.
3. Трубкі ОЖ да цеплаабменніка абагравання ў кандыцыянеры.
4. Сэрвіснае падлучэнне ў контуры нізкага ціску: для вымярэння і апаражнення контуру холадагенту; каўпачок з ушчыльненнем, старанна загарнуць; рознае выкананне (з клапанам перш. ўшчыльненні або ніпелем) у залежнасці ад магістралі холадагенту, адметныя прыкметы.
5. Хуткараз'ёмнае злучэнне лініі холадагенту з боку нізкага ціску.
6. Сэрвісны раз'ём у контуры высокага ціску: для вымярэння, апаражнення і запраўкі контуру холадагенту; каўпачок з ушчыльненнем, старанна загарнуць; рознае выкананне (з клапанам перш. ўшчыльненні або ніпелем) у залежнасці ад магістралі холадагенту, адметныя прыкметы.
7. Хуткараздымнае злучэнне лініі холадагенту з боку высокага ціску.
8. Бачок-асушальнік: здымаць толькі пры апаражнёным контуры кандыцыянера, а/м даставіць у майстэрню, якая размяшчае неабходным абсталяваннем і навучаным кваліфікаваным персаналам; бачок усталяваны непасрэдна не кандэнсатар. У залежнасці ад выканання кандэнсатара рэсівер-асушальнік можа быць усталяваны ці ўбудаваны ў кандэнсатар.
9. Кандэнсатар: здымаць толькі пры апаражнёным контуры кандыцыянера.
10. Датчык тэмп. і ціскі холадагенту "G395".
11. Кампрэсар клімат. ўстаноўкі з мех. прывадам: зняць кампрэсар з мацавання і зноў усталяваць (для а/м з 4-цыліндравым рухавіком) рухавіком і 6-цыл. рухавік TDI. Для а/м з 6-цыл. бенз. рухавіком FSI кампрэсар можа быць зняты з кранштэйна толькі пасля зліву холадагенту з контуру. У пачатку вытворчасці ўстанаўліваюцца кампрэсары фірмы Denso (тып 6 SEU 14 на а/м з 4-цыл. і 6-цыл. рухавіком FSI). Магчыма, пазней будуць усталёўвацца кампрэсары іншых вытворцаў.
12. Рэгулявальны клапан кампрэсара "N280". Устанаўліваецца на а/м з кампрэсарам кандыцыянера з мех. прывадам.
