Зняцце і ўстаноўка датчыка складу паветра "G238"/датчыка вільготнасці паветра ў прытокавым канале "G657"

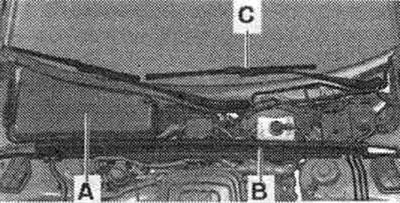

Выключыць запальванне. Зняць гумовае ўшчыльненне "У" злева настолькі, наколькі гэта неабходна. Зняць кажух канала плота паветра на абцякальніку "А" ці абцякальнік (розныя выкананні). Пры неабходнасці асцярожна адлучыць абцякальнік ад мацавання рамкі лабавога шкла "З".

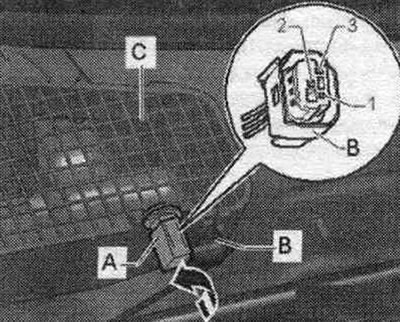

Павярнуць "G238"/"G657" "A" прыкладна на 90° налева і зняць яго з канала плота паветра "З". Адлучыць раз'ём "У" ад "G238"/"G657".
Разводка кантактаў у штэкеры "У"
1. Плюс (клема 15).
2. Мінус (клема 31).
3. Сігнальная лінія да блока кіравання бартавой сеткі "J519".
Указанне: Сігнал, які выдае "G238"/"G657" нельга вымераць сіламі майстэрні. Дадзеныя "G238"/"G657" апрацоўваецца б/к бартавой сеткі "J519" і перадаецца па шыне дадзеных на б/к і індыкацыі, б/к Climatronic "J255". Якая ўсмоктвае шахта прытокавага паветра "З" маецца ў розных выкананнях (з мацаваннем для "G238"/"G657" "А" ці без яго, мацаванне спераду або ўбаку), сачыць за правільным выкананнем. Вымераныя значэння "G238"/"G657" паказваюцца ў блоку вымераных значэнняў пан. упраў. і індыкацыі, б/к Climatronic "J255", і ў блоку вымераных значэнняў б/к бартавой сеткі "J519". Расшыфроўка індыкацыі — тэстар VAS 5051 у рэжыме Кіраваны пошук невыпраў.
