Дэмантаж і ўстаноўка рысор і амартызатараў задняга маста (Audi A4 Б6)

Дзякуючы паасобнаму размяшчэнню рысоры і амартызатара замена абедзвюх дэталяў ажыццяўляецца адносна лёгка. Звесткі аб тым, якія рысоры і амартызатары ўстаноўлены ў Вашым аўтамабілі, прыведзены 8 табліцы з параметрамі транспартнага сродку, якая знаходзіцца ў нішы для запаснога кола, а таксама ў сэрвіснай кніжцы. Пры дэмантажы рысор абавязкова выкарыстоўвайце адпаведную нацяжную прынаду з прыдатнымі трымальнікамі. Вінтавую рысору можна здымаць і ўсталёўваць і без дэмантажу амартызатара. Рысоры і амартызатары можна мяняць па асобнасці.

1. Падніміце аўтамабіль і засцерагчы яго ад перакульвання або саслізгвання з дапамогай падстаўных казёл.

2. Зніміце колы.

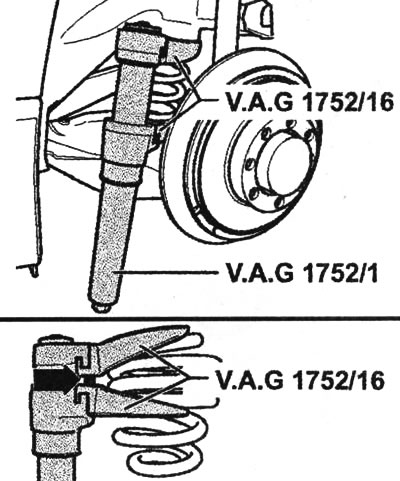

3. Устаўце ў шрубавую рысору прынада для сціску спружын VAG 1752/1 з трымальнікам VAG 1752/16. У выпадку неабходнасці ўвядзіце трымальнік рысоры ў віткі ў асобнасці, і толькі пасля гэтага прывярніце яго да прыстасавання для зняцця спружын. Не пашкодзіце пры гэтым трапецападобную рычажную канструкцыю. Нацягнуць трэба 4 вітка рысоры.

4. Нацягніце прыстасаванне да ўпора (стрэлка) і выміце рысору.




5. Пасля зняцця рысоры можна перайсці да дэмантажу амартызатара. Надколы кажух здымаць не трэба.

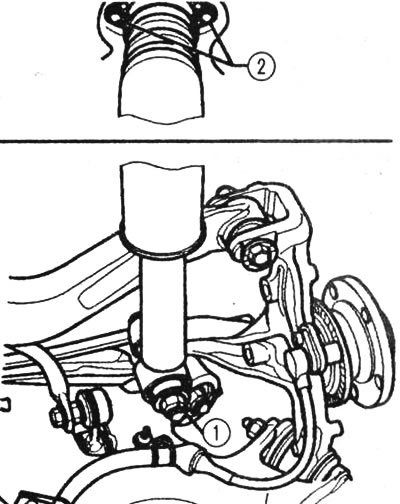

6. Адкруціце гайку 1 і выцягніце ніт амартызатара (на малюнку дэталь паказана без вечка). Затым вывярніце гайкі 2 і выміце амартызатар.



7. Пры ўсталёўцы амартызатара заменіце ніты і самостопорящиеся гайкі.

8. Новыя гайкі 2 зацягніце момантам 35 Нм.

9. Ніжняе мацаванне амартызатара 1 спачатку зацягніце момантам 20 Нм.

10. Усталюйце рысору.

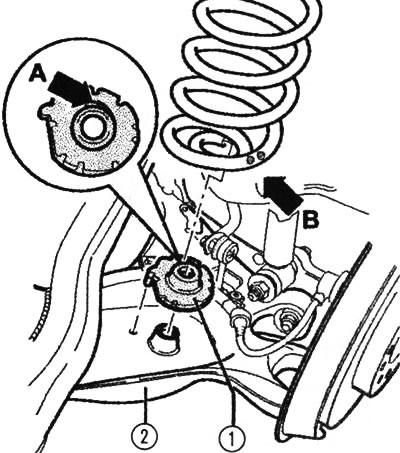

11. Пры мантажы новай рысоры звернеце ўвагу на тое, каб канічны канец быў накіраваны ўніз. Каляровыя маркіроўкі (стрэлка Ў) павінны размяшчацца ўнізе. Гэты шып неабходна ўставіць у адтуліну, якое маецца ў трапецападобнай рычажной канструкцыі 2.




12. Канец рысоры павярніце такім чынам, каб ён прылягаў да ўпора на падушцы рысоры (стрэлка А).

13. Пасля гэтага ўстаўце верхні канец рысоры ў верхнюю падушку рысоры (на малюнку не паказана).

14. Прыслабце рысору. Пры гэтым верхнюю падушку неабходна выраўноўваць адносна адтуліны ў кузаве.

15. Пасля мантажу рысоры зацягніце ніжняе мацаванне амартызатара. Для гэтага пастаўце аўтамабіль на колы і прыслабце нітавыя злучэнні. Каб прагнуць подрессоривание, некалькі разоў з сілай націсніце на задок аўтамабіля. Гайку 1 зацягніце момантам 160 Нм, затым дакруціце яе яшчэ на 90°.
