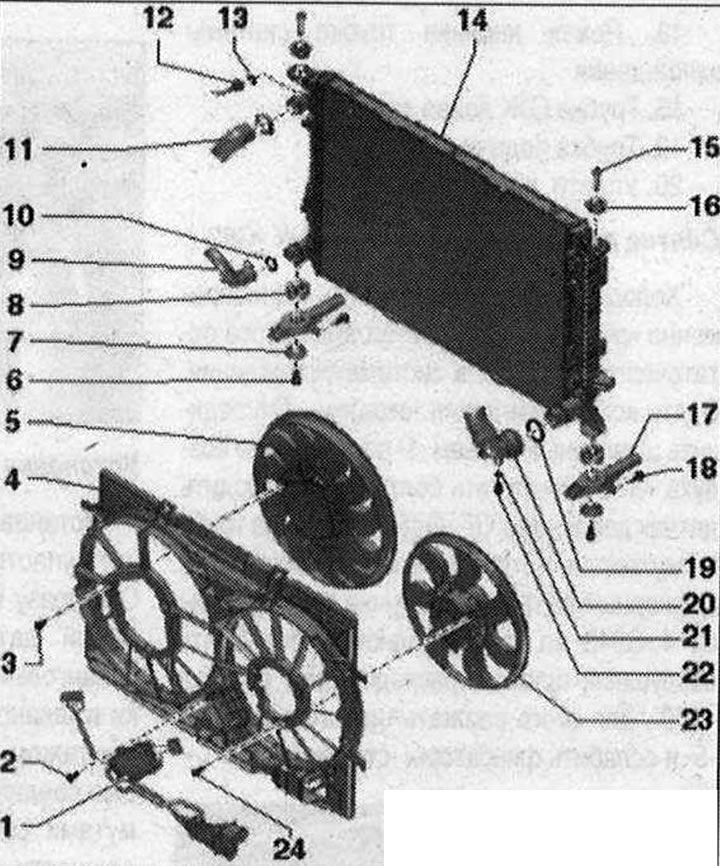

Радиатор и перка на радиатора 1. Употребявани вентилатори на радиатора -J293-; 2. Болт: 2,5 Nm; 3/24. Болт: 5 Nm; 4. Рамка на ветрило; 5. Вентилатор -V7-: с вграден и отделно използван вентилатор на радиатора -J293-; 6. Болт: 4,5 Nm; 7. Хастар; 8. Гумена опора: за радиатор; 9. Маркуч на охладителната система: за да го премахнете, освободете скобата; свържете се към радиатора; 13/10/19/21. Тюлен пръстен: замени; 11. Маркуч за охлаждаща течност: от главата на цилиндъра; 12. Маркуч на охладителната система: към вътр. резервоар; 14. Радиатор: след смяна източете стария и напълнете с нова охлаждаща течност; 15. Заключващ болт: отключете с отвертка и извадете; 16. Гумен буфер; 17. Радиаторна конзола; 18. Болт: 5,5 Nm; 20. Маркуч на охладителната система: за да го премахнете, освободете скобата; свържете се към радиатора; 22. Дренажна пробка; 23. Вентилатор на радиатора 2-V177-

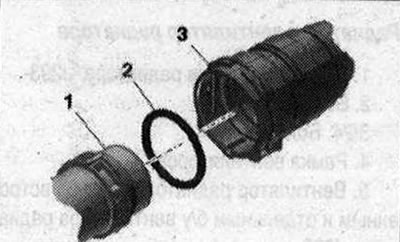

Свързване на маркуча за охлаждаща течност с помощта на съединители
Отстранете старото уплътнение. пръстен -2- от маркуча за охлаждаща течност -3-. Навлажнете новото уплътнение. пръстен за охлаждаща течност и поставете в маркуча за охлаждаща течност. Натиснете маркуча за охлаждаща течност върху тръбата за охлаждаща течност -1, докато щракне. Натиснете отново маркуча за охлаждащата течност и издърпайте маркуча, за да се уверите, че съединителят е добре закрепен.
