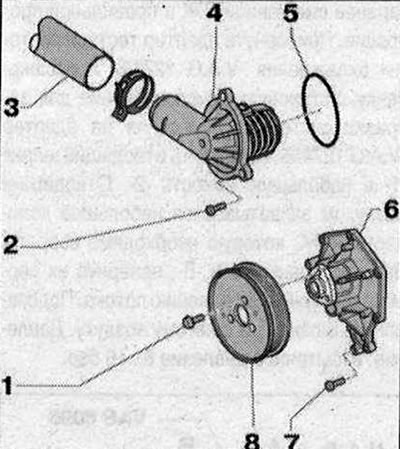

Помпа за охлаждаща течност и термостат 1. Болт: 23 Nm; 2. Болт: 9 Nm; 3. Маркуч на охладителната система: отива към радиатора от долния десен ъгъл; 4. Свързваща тръба с термостат; 5. Уплътнителна яка: сменете; 6. Помпа на охлаждащата течност; 7. Болт; 8. Задвижваща ремъчна шайба на помпата за охлаждаща течност; монтажна позиция: надпис "vorne" точки в посоката на движение

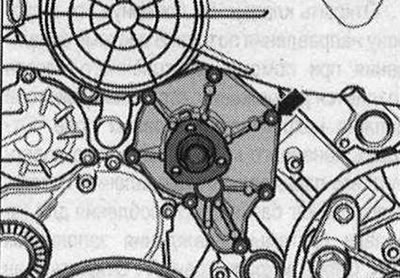

Помпа на охлаждащата течност - момент и последователност на затягане
Затегнете болтовете на помпата за охлаждащата течност - стрелка - на кръст на етапи (момент на затягане 9 Nm).

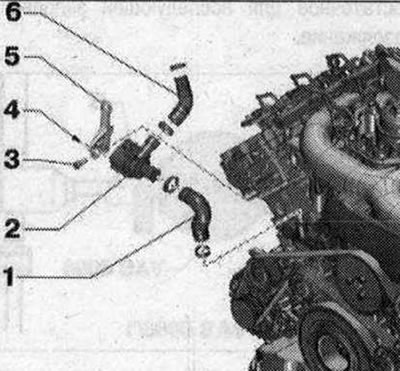

Радиаторна помпа за рециркулация на отработените газове-V400- 1. Маркуч на охладителната система: към термостата; 2. Радиаторна помпа за рециркулация на отработените газове -V400-; 3. Болт; 4. Болт: 2.7 Nm; 5. Ухо за монтаж на двигателя; 6. Маркуч за охладителна течност: за EGR радиатор
Отстраняване на радиаторна помпа за рециркулация на отработените газове -V400-

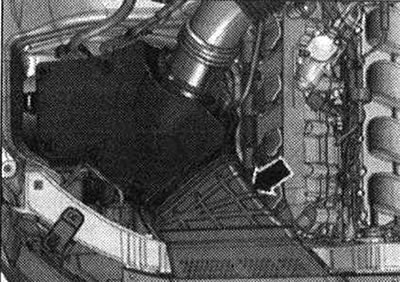

Свалете капака на двигателя -стрелки-. Отстранете въздуховода -стрелка-.

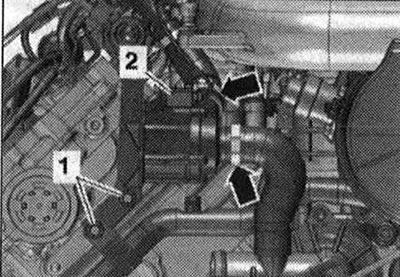

Изключете ел. конектор -2-. Развийте болтовете -1-. Затегнете маркучите на охлаждащата течност -стрелки- със скоби -3094- и отстранете маркучите от радиаторната помпа за рециркулация на отработените газове -V400-. Свалете помпата на радиатора за рециркулация на отработените газове -V400- с ухото за закрепване на двигателя.

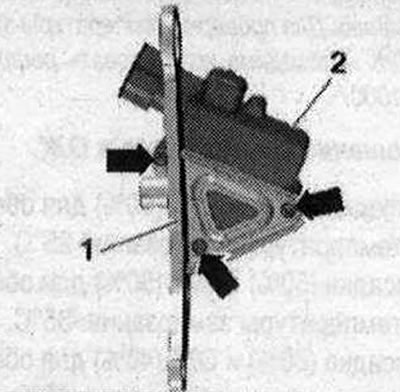

Развийте болтовете -стрелки- и свалете помпата на радиатора за рециркулация на отработените газове -V400--поз. 2- от ухо -1- за монтаж на двигател.
Инсталация
Инсталирайте в обратен ред. Закрепете всички връзки на маркуча със скоби за маркучи от съответната серия. Проверете нивото на охлаждащата течност.
