Колянов вал (Audi Q5-8R)

Съдържание: Рамка на коляновия вал -… ↓ Аксесоар за черупки на основни… ↓ Съответствие на основните лагерни… ↓

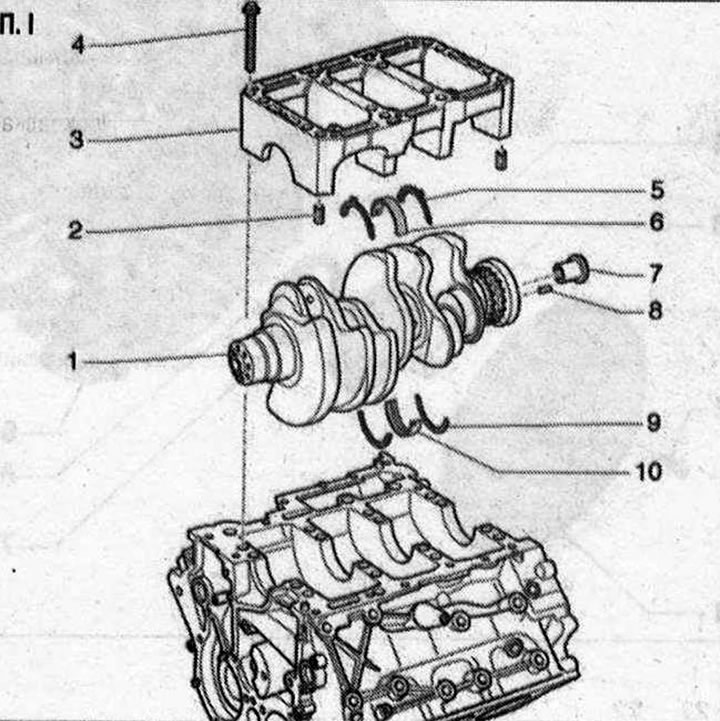

Колянов вал I 1. Колянов вал; 2. Монтажна втулка: 2 бр.; поставете в цилиндровия блок; 3. Рамка на разпределителния вал; 4. Болт; 5. Аксиална заключваща шайба: само на основния лагер 3; монтажно положение: жлебовете за смазване обърнати навън; спазвайте правилната фиксация; 6. Лагерна обвивка на опорната рамка на коляновия вал: Маркирайте използваните преди това черупки, но не върху работната повърхност; сменете износените черупки на лагерите до оригиналния им материал; монтирайте нови лагерни черупки на рамката на разпределителния вал с правилни цветови маркировки; 7. Не е инсталиран; 8. Дюбелен щифт: проверете за здраво закрепване в коляновия вал; 9. Аксиална заключваща шайба: само на основния лагер 3; монтажно положение: жлебовете за смазване обърнати навън; спазвайте правилната фиксация; 10. Лагерна вложка: за цилиндров блок с маслен канал; маркирайте използваните преди това облицовки, но не върху работната повърхност; инсталирайте нови лагерни черупки с правилните цветови маркировки

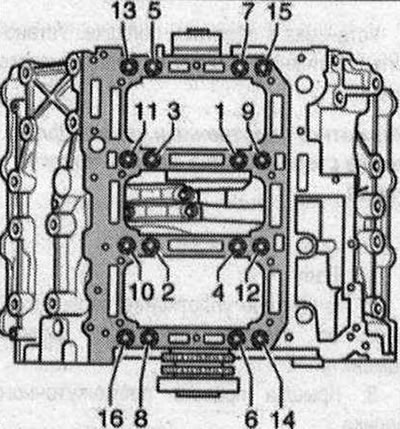

Рамка на коляновия вал - последователност на затягане на болтовете и въртящ момент

Сменете монтажните болтове на рамката на разпределителния вал. Монтирайте двете центриращи втулки в главата на цилиндъра. Затегнете болтовете в последователност "1...16" на 3 етапа, както следва.

1. Затегнете до 30 Nm.
2. Затегнете до 50 Nm.
3. Завъртете още на 90°.

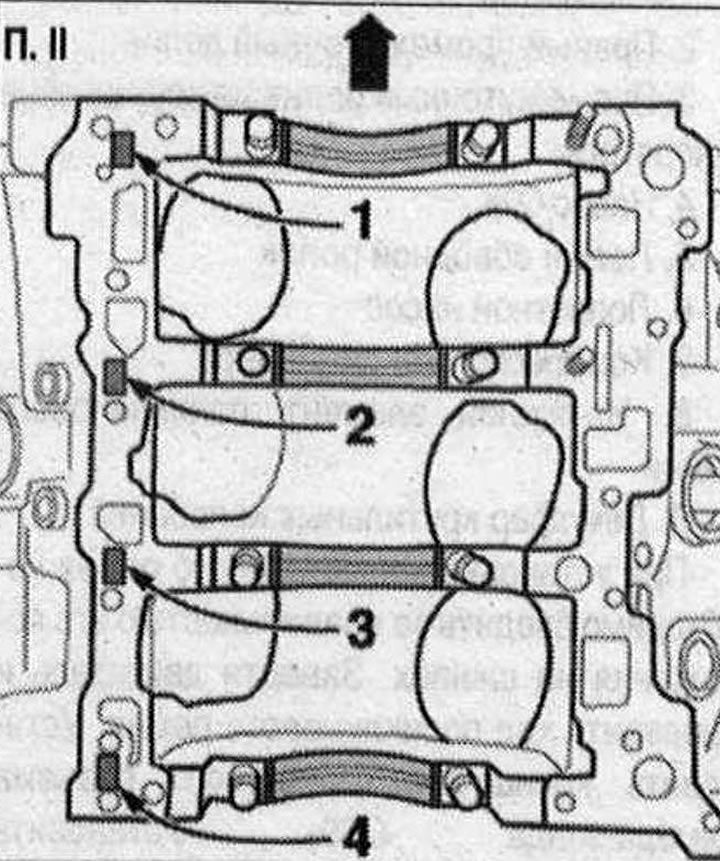

Аксесоар за черупки на основни лагери, монтирани в цилиндровия блок

Фабрично в цилиндровия блок са монтирани лагерни втулки с правилната дебелина. Цветните точки върху корпуса на лагера се използват за маркиране на дебелината на корпуса на лагера. "Стрелката" сочи към шайбите на ремъка.

П. II

Принадлежността на лагерните черупки към цилиндровия блок се обозначава с буква до съответния лагер.

Буква на цилиндровия блок	Цвят на лагера
R=	червено
G=	жълто
B=	синьо

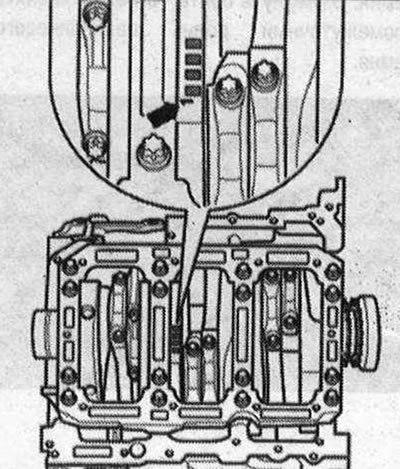

Съответствие на основните лагерни черупки, монтирани в рамката на коляновия вал

Фабрично в лагерните капачки се монтират лагерни черупки с правилната дебелина. Цветните точки върху корпуса на лагера се използват за маркиране на дебелината на корпуса на лагера. Съответствието на лагерните черупки с коляновия вал е отбелязано на ръба на коляновия вал с последователност от букви. Първата вложка "I" "стрелка" е маркирана в цвят за лагер 1.
