Смяна на FBC водещи щифтове и защитни капачки (Audi Q5-8R)

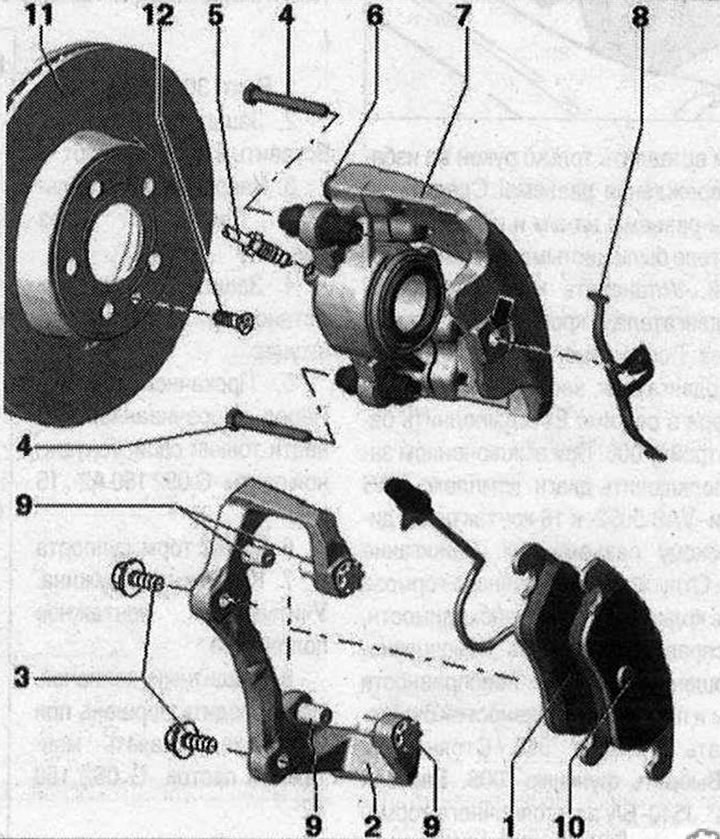

Ако защитните капачки са повредени, водещите щифтове трябва да бъдат отстранени. Маркирайте спирачката. подложки, ако трябва да се използват повторно. Те трябва да бъдат монтирани обратно на местата си, в противен случай ще се получи неравномерно разпределение на спирачките. сили между колелата! Компресирайте пружината "7" в центъра. Пружината е под напрежение, така че внимавайте да защитите ръцете си. Уверете се, че спирачката не е надраскана, когато сваляте пружината. опората и боята не са повредени. Внимателно отстранете пружината. Отстранете болтовете "1" на спирачния апарат. Свалете спирачката. подкрепа. Не закачайте спирачката. шублер към спирачния маркуч и го закрепете към тялото с помощта на подходяща кабелна връзка или тел. Маса на спирачките. Челюстите не трябва да са натоварени със спирачки. маркуч. Отстранете защитната капачка "2" от външната страна на жлеба на водещия щифт. Отстранете водещия щифт "3" от защитната капачка. Свалете предпазната капачка от спирачката. шублери.

Монтиране

Внимателно поставете водещия щифт в защитната капачка до първия жлеб. Поставете предпазната капачка в спирачката. подкрепа. Защитната капачка трябва да се намира в центъра на спирачката. шублери. Натиснете водещия пръст върху защитната капачка. Сега защитната капачка трябва да се постави в двата жлеба на водещия щифт. Проверете подвижността на двата водещи щифта. И двата водещи щифта трябва да се движат. Инсталирайте спирачка. подкрепа. Затегнете болтовете "1" до 30 Nm. Поставете пружина "7" във външната спирачка. блок. Натиснете пружината в центъра и вкарайте средния език на пружината в отвора стрелка на спирачния апарат. Пружината е под напрежение, така че внимавайте да защитите ръцете си. Уверете се, че спирачката не е надраскана, когато монтирате пружината. опората и боята не са повредени. Езикът на пружината трябва да бъде правилно закрепен в отвора "стрелка" на спирачния апарат. шублер, в противен случай пружината може да изскочи и да не държи тампона.
