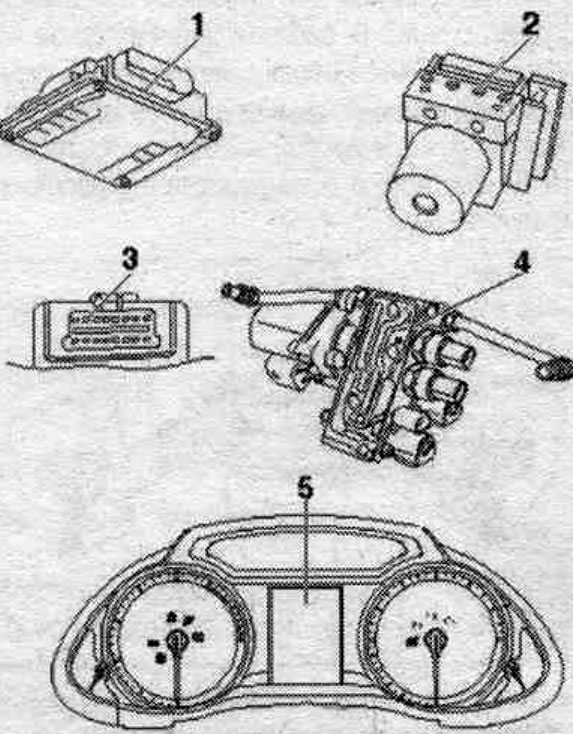

Електрически/електронни компоненти и места за монтаж
1. Подов контролен блок. задвижване "J492": чрез шината за данни, управляващият блок поз. задвижването получава важни сигнали от блока за управление на двигателя и блока за управление на ABS "J104".
2. Блок за управление на ABS "J104".
3. Диагностичен конектор: Място на монтаж: Предно пространство за краката от страната на водача; свържете диагностичния комплекс -VAS 5051B- или "VAS 5052" и изберете функции.
4. Хидравличен управляващ блок: място на монтаж: на задната главна предавка; хидравличен, управляващ блок с: помпа за под. задвижване "V415", сензор за налягане и температура, масло 2 "G640", сензор за налягане и температура, масло "G437", съединителен клапан 2 за пол. задвижване "N446", съединителен клапан за пол. задвижване "N445".
5. Индикация на арматурното табло.

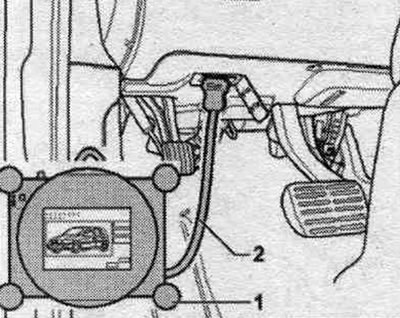

Диагностичен конектор
Намира се в пространството за краката на водача.

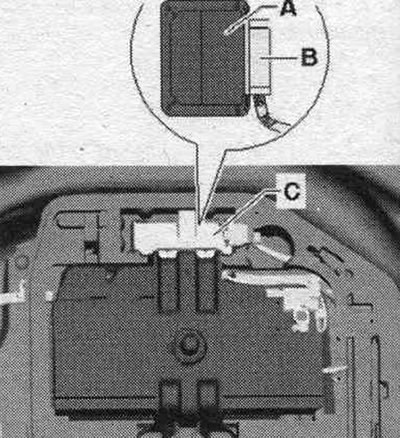

Подов контролен блок. устройство "J492"
В канала за резервното колело пред акумулатора.

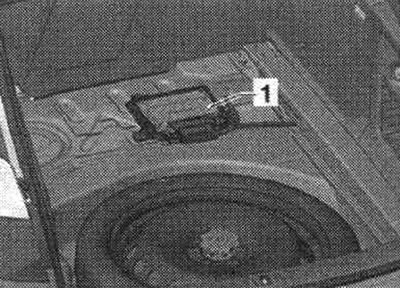

Подов контролен блок. j492 задвижване в A4 Avant
Намира се в багажното отделение, вдясно от канала за резервната гума.
