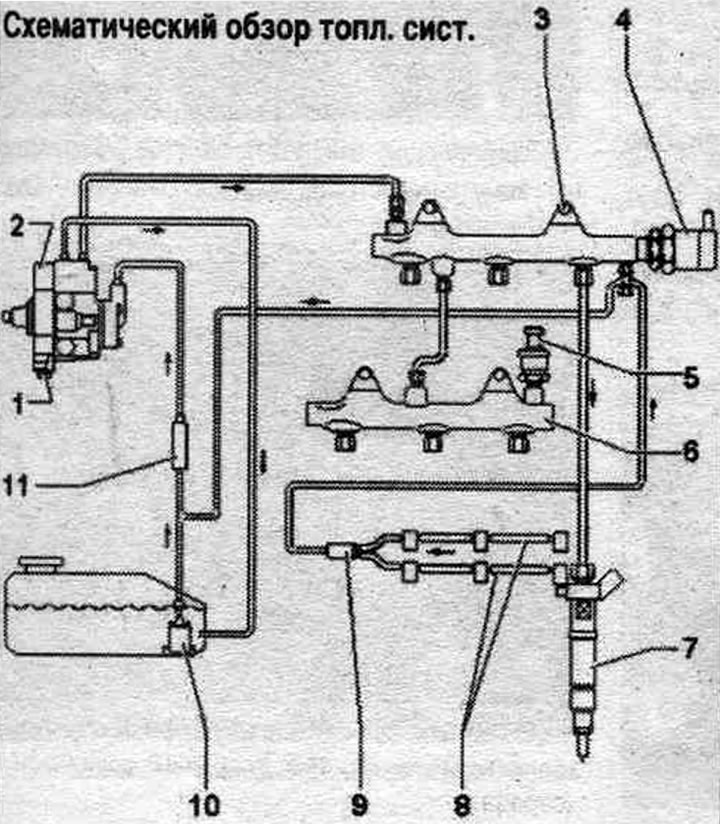

Схематичен преглед на горивото. система.
1. Дозировъчен клапан за гориво "N290": не отваряйте.
2. Горивна помпа.
3. Горивна релса: цилиндров ред 1 (десен).
4. Регулиращ клапан за налягането на горивото "N276": не го използвайте повторно.
5. Сензор за налягане на горивото "G247".
6. Горивна релса: цилиндров ред 2 (ляв).
7. Дюза.
8. Връщащи маркучи: не разглобявайте: сменете ги заедно с разширителната тръба.
9. Дросел: поддържа остатъчно налягане във връщащото се гориво. маркучи; не може да се замени отделно; в случай на дефект, сменете връщащите маркучи.
10. Горивна помпа. помпа "G6".
11. Горивен филтър.
Вакуумна система
1. Система с превключващ вентил за радиатори. рециркулация на отработените газове "N345".
2. Клапан за охлаждащата течност на цилиндровата глава "N489".
3. Вакуумен задвижващ механизъм на системния охладител. рециркулация на отработените газове.
4. Възвратен клапан.
5. Към усилвателя на спирачките. шофиране.
6. Спирателен вентил: за охлаждаща течност.
7. Свързване на вакуумната линия: към горната част на маслото. палет; към вакуумната помпа.
