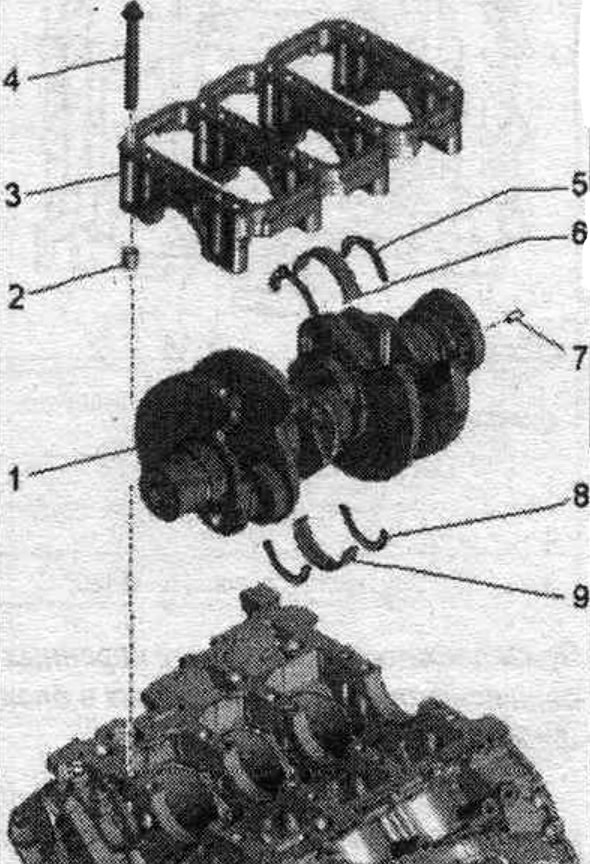

Колянов вал
1. Колянов вал.
2. Водеща втулка: 4 бр.; поставете в блока на цилиндъра.
3. Рамка на разпределителния вал.
4. Болт: сменете.
5. Аксиална заключваща втулка на коляновия вал: само на основния лагер 3; монтажно положение: смазочни канали, обърнати навън; следете фиксацията.
6. Лагерна вложка: за рамка на разпределителния вал без маслен канал; сменете старите лагерни черупки; монтирайте нови лагерни черупки на корпуса на коляновия вал с правилните цветови маркировки.
7. Шпилка: проверете за здраво закрепване в коляновия вал.
8. Аксиална заключваща втулка на коляновия вал: само на основния лагер 3; монтажно положение: смазочни канали, обърнати навън.
9. Лагерна вложка: за цилиндров блок с маслен канал; сменете старите лагерни черупки; монтирайте нови лагерни черупки с правилните цветови маркировки.

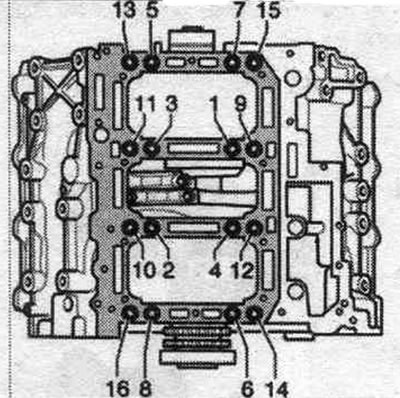

Рамка на коляновия вал - въртящ момент на затягане на каишка и болт
Сменете болтовете, които са били затегнати, с допълнително затягане. Монтирайте и двете монтажни втулки в блока на цилиндъра. Затегнете болтовете на 3 етапа в указаната последователност.
| Стъпка | Винтове | Въртящ момент на затягане/ъгъл на завъртане |
| 1 | "1...16" | 30 Нм |
| 2 | "1...16" | 50 Нм |
| 3 | "1...16" | завъртете се на 180° |

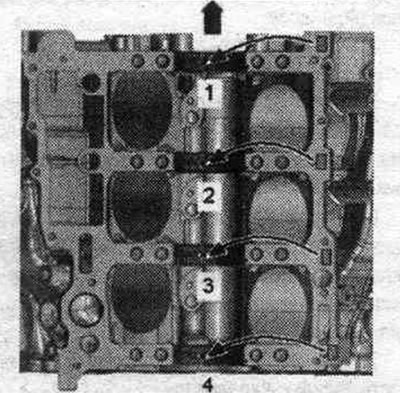

Аксесоари за черупки на основни лагери, монтирани в блока на цилиндрите
Във фабриката в блока на цилиндрите се монтират лагерни облицовки с правилната дебелина. Цветните точки върху лагерната обвивка се използват за маркиране на дебелината на лагерните обвивки.
"Стрелка". Страна на ремъчната шайба.
Принадлежността на лагерните черупки към блока на цилиндрите се обозначава с буква до съответния лагер.
| Буква на блока на цилиндрите | Цвят на лагера |
| R = | червен |
| G = | жълт |
| Б = | синьо |

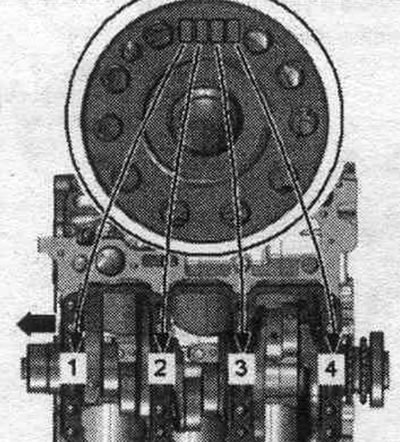

Съвпадение на лагерните черупки на коляновия вал с рамката на коляновия вал
В завода в рамката на разпределителния вал са монтирани лагерни черупки с правилната дебелина. Цветните точки върху лагерната обвивка се използват за маркиране на дебелината на лагерните обвивки. Разположението на лагерните черупки към рамката на разпределителния вал е обозначено на фланеца на маховика на коляновия вал с поредица от букви. Първата буква в реда е за лагер "1", втората буква е за лагер "2" и така нататък.
| Буква на коляновия вал | Цвят на лагера |
| R = | червен |
| G = | жълт |
| Б = | синьо |

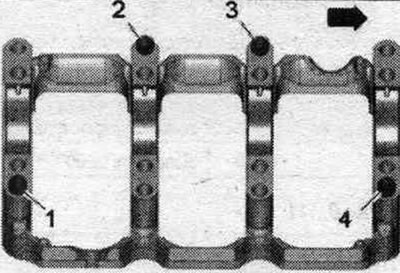

Положение на центриращите втулки
Проверете дали центриращите втулки "1...4" са монтирани на местата си в рамката на разпределителния вал, както е показано на фигурата.
"Стрелка". Страна на ремъчната шайба.
