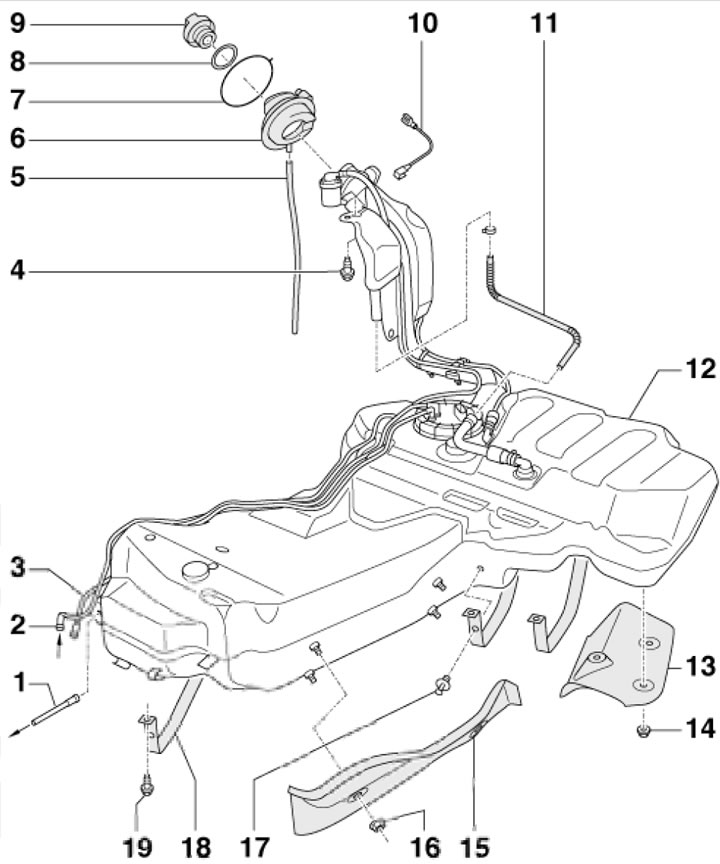

11.1а. Подробности за монтаж на резервоар за гориво за MPI и 2.0 FSI бензинови двигатели на предно задвижвани модели 1. Тръба за подаване на гориво от горивния филтър към двигателя; 2. Обратна тръба за гориво от двигателя; 3. EVAP тръба към карбонова кутия; 4. Болт, 23 Nm; 5. Маркуч за преливане; 6. Гумен люк; 7. Задържащ пръстен; 8. Уплътняване; 9. Капачка на резервоара за гориво; 10. Свързване към земята; 11. Вентилационна тръба; 12. Резервоар за гориво; 13, 15. Топлинен щит; 14, 16. Гайка, 2 Nm; 17. Фиксатор; 18. Монтажна скоба на резервоара 19 Болт, 23 Nm

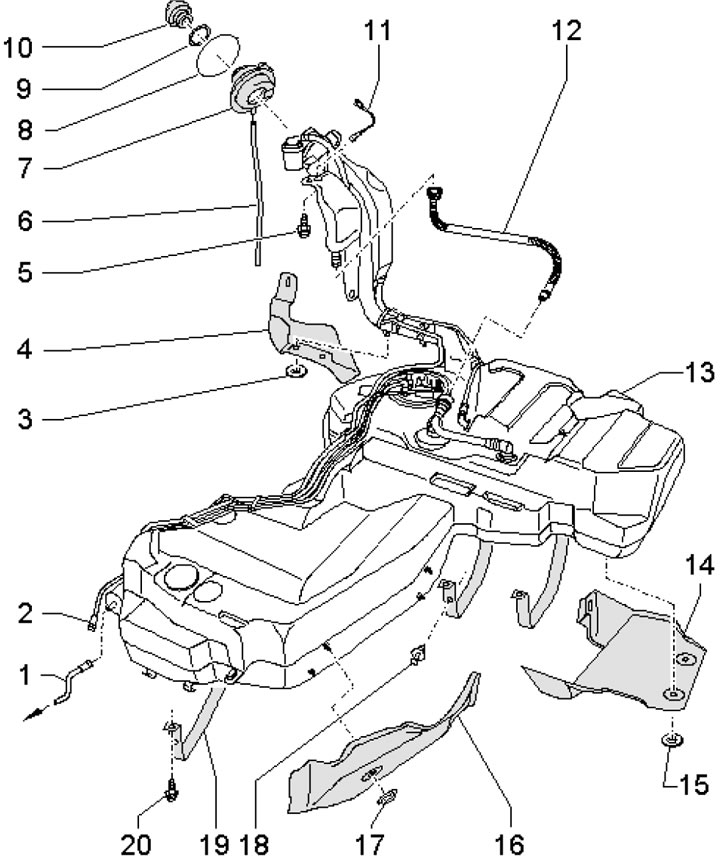

11.1б. Подробности за монтаж на резервоара за гориво за 4-цилиндрови бензинови двигатели TFSI и 6-цилиндрови бензинови двигатели FSI (fWD модели) 1. Тръба за подаване на гориво от горивния филтър към двигателя; 2. EVAP тръба към карбонова кутия; 3. Гайка, 2 Nm; 4. Термозащитен екран на гърловината за пълнене; 5. Болт, 23 Nm; 6. Маркуч за преливане; 7. Гумен люк; 8. Задържащ пръстен; 9. Уплътняване; 10. Капачка на резервоара за гориво; 11. Свързване към земята; 12. Вентилационна тръба; 13. Резервоар за гориво; 14, 16. Топлинен щит; 15, 17. Гайка, 2 Nm; 18. Фиксатор; 19. Скоба за закрепване на резервоара; 20. Болт, 23 Nm

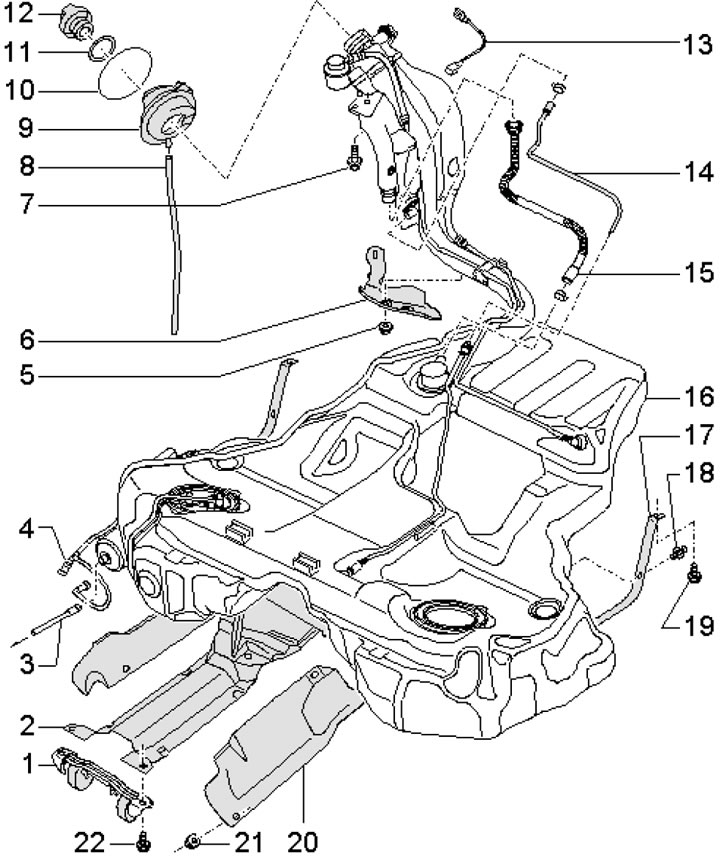

11.1s. Подробности за монтаж на резервоара за гориво за модели с AWD бензин 1. Скоба за изпускателна тръба; 2. Поддържаща скоба; 3. Тръба за подаване на гориво от горивния филтър към двигателя; 4. EVAP тръба към карбонова кутия; 5. Гайка, 2 Nm; 6. Термозащитен екран на гърловината за пълнене; 7. Болт, 23 Nm; 8. Маркуч за преливане; 9. Гумен люк; 10. Задържащ пръстен; 11. Уплътняване; 12. Капачка на резервоара за гориво; 13. Свързване към земята; 14, 15. Вентилационна тръба; 16. Резервоар за гориво; 17. Монтажна скоба на резервоара; 18. Фиксатор; 19, 22. Болт, 23 Nm; 20. Топлинен щит; 21. Гайка, 2 Nm
2. Изключете отрицателния кабел от акумулатора (вижте глава 5).
3. Отворете капачката на резервоара за гориво и я затворете отново, за да изравните налягането в резервоара с атмосферното.
4. При моделите Седан свалете декоративния панел в багажното отделение и, ако е необходимо, сгънете дясната облегалка напред.
5. При моделите Station Wagon свалете облегалката на задната лява седалка, облицовката на лявата товарна зона и калника.
6. Отстранете болтовете, закрепващи капака на сервизния отвор (виж прил. илюстрация) и го свали.

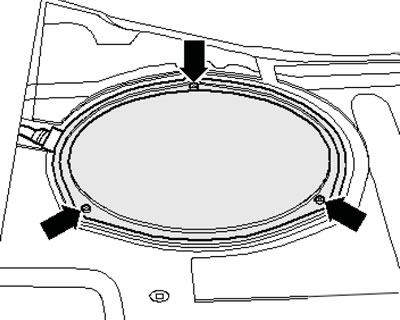

11.6. Закрепване на капака на сервизния порт
7. Разкачете вентилационните маркучи (1 и 2 на съпротивление. илюстрации).

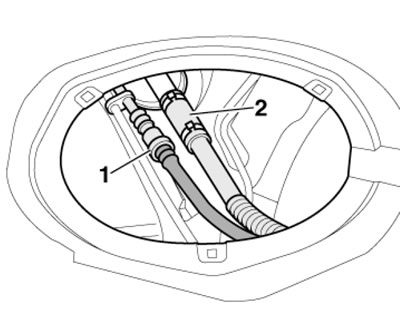

11.7. Тръбни връзки под сервизния порт
8. Свалете задната седалка (виж глава 11) и отстранете капаците на двата сервизни отвора (виж прил. илюстрация).

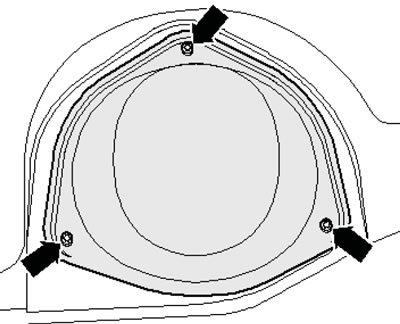

11.8. Закопчалка за капака на сервизния отвор под задната седалка
9. Разкачете конекторите от дясната и лявата страна (виж прил. илюстрации).

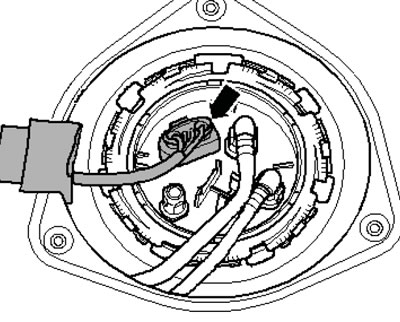

11.9а. Конектор под десния сервизен капак

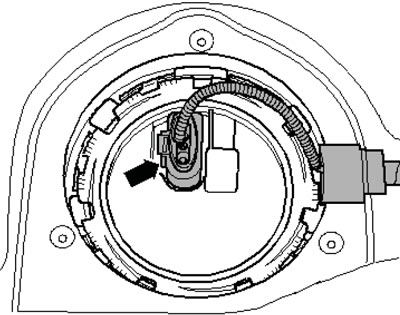

11.9б. Конектор под левия сервизен капак
10. Откачете примката (1 на съпротивлението. илюстрации) от капачката за пълнене, почистете зоната около врата (без да махате капака), повдигнете задържащия пръстен (стрелка) и натиснете гумената шийка навътре.

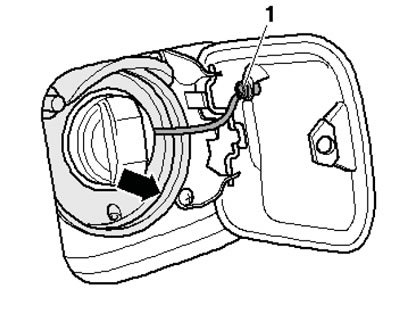

11.10. Премахване на гумената шийка
11. Свалете задното дясно колело и обшивката на арката на дясното задно колело. Разкачете вентилационните тръби (2 и 3 на съпротива. илюстрации) от гърловината за пълнене и развийте болта (1), закрепващ гърловината за пълнене.

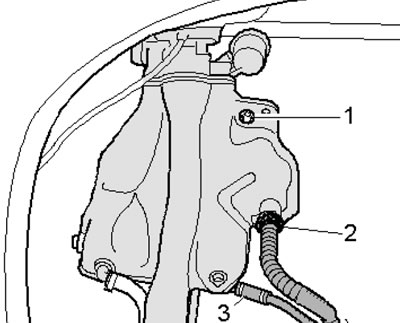

11.11. Отстраняване на гърловината за пълнене
12. Отстранете задната част на изпускателната тръба (вижте част Б), витлов вал и задни задвижващи валове (вижте Глава 8).

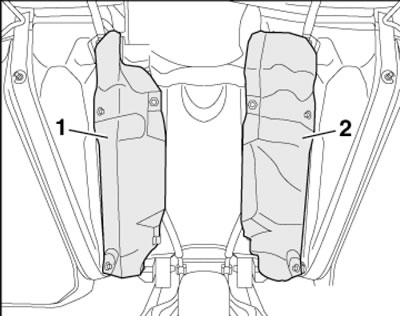

13. Отстранете топлинните щитове (1 и 2 на съпротивление. илюстрации).
11.13. Топлинни щитове

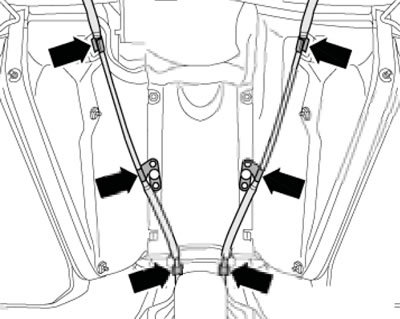

14. Отделно от посочените на прод. илюстрации на държачи на кабела на ръчната спирачка.
11.14. Държачи за кабели за ръчна спирачка
15. Изключете горивопроводите и вентилационните линии (виж прил. илюстрации) от предната дясна страна на резервоара за гориво. При моделите с независим нагревател разкачете допълнително горивопровода му.

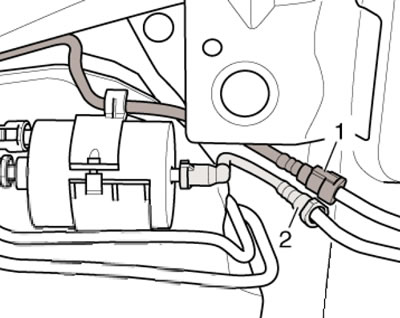

11.15а. Горивни и вентилационни тръбопроводи

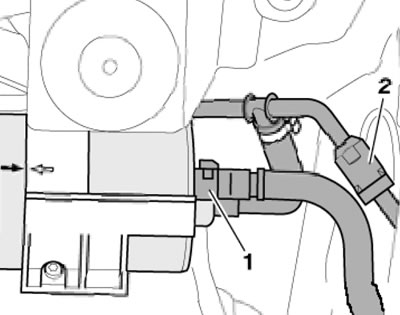

11.15b Горивни тръбопроводи на двигателя 1.8T
16. Подпрете резервоара за гориво с трансмисионен крик и отстранете болтовете (1-10 на съпротива. илюстрации) и спуснете резервоара на крика, като го насочвате с ръка.

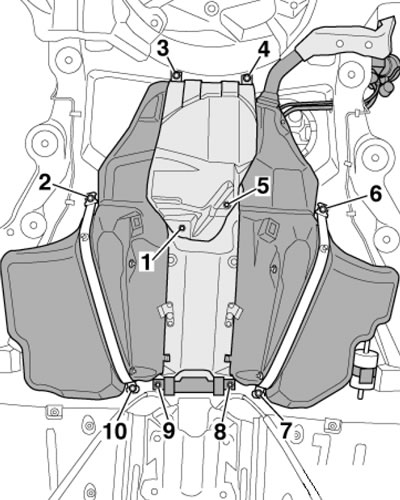

11.16. Премахване на резервоара за гориво
17. Монтажът се извършва в реда, обратен на демонтирането на компонентите. Уверете се, че нито един край на заземяващата връзка не е окислен. Конектор (4 на съпротивлението. илюстрации) трябва да се намира върху металния пръстен (3), а контактната скоба (2) трябва да бъде свързана към резервоара (5) и закрепена с дистанционна втулка (1), ако има такава.

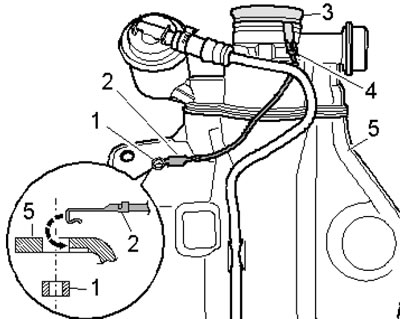

11.17. Електрическа схема
