Динамично управление, от ноември 2007 г (Audi A4 B7)

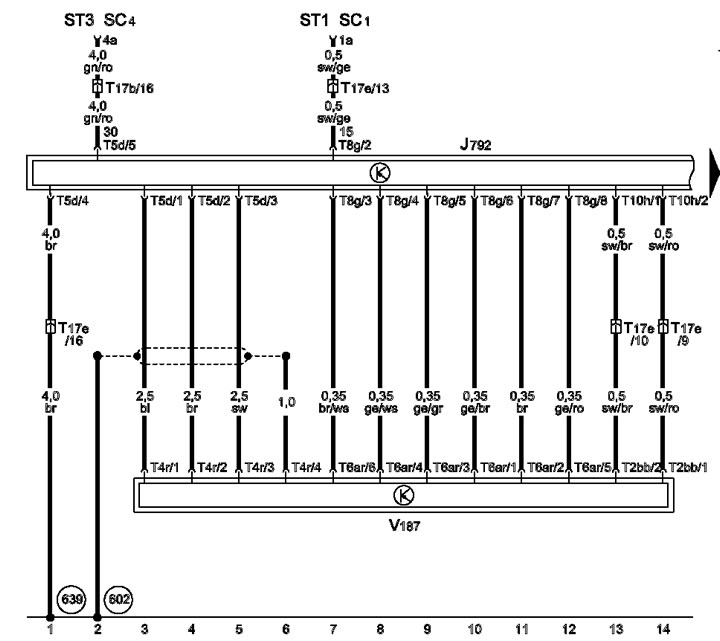

9-1 Активен блок за управление на волана, серводвигател на волана

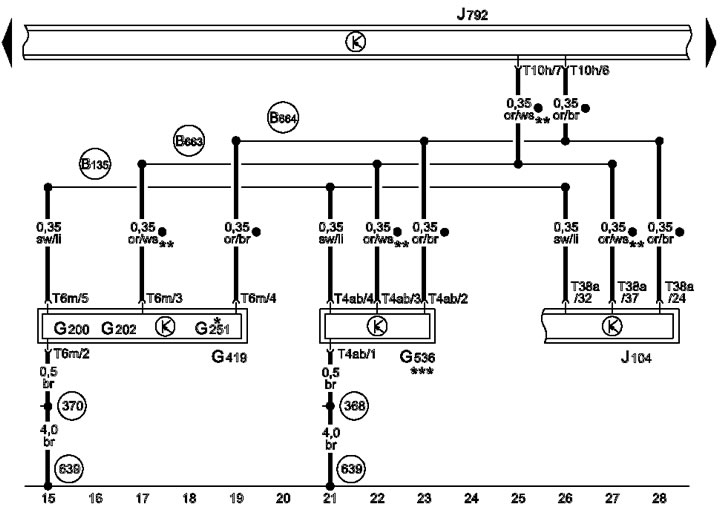

9-2 Активен блок за управление на волана, сензорен модул ESP, блок за управление на ABS
* Само за AWD модели
**Цветът на кабела е променен от или/sw на или/ws, постепенна промяна
***За модели с динамично управление (1N7) и заден диференциал "quattro Sport" (GH2)

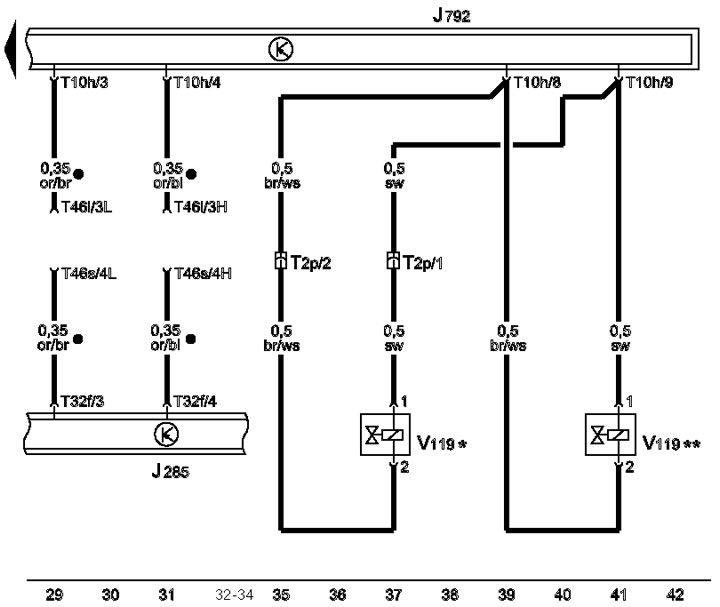

9-3 Блок за управление в панела на арматурното табло, блок за активно управление на волана, помпа на сервоуправление
* за 8-цилиндрови бензинови модели
** за 6-цилиндрови бензинови модели
