DSG (0В5), от септември 2008 г (Audi A4 B7)

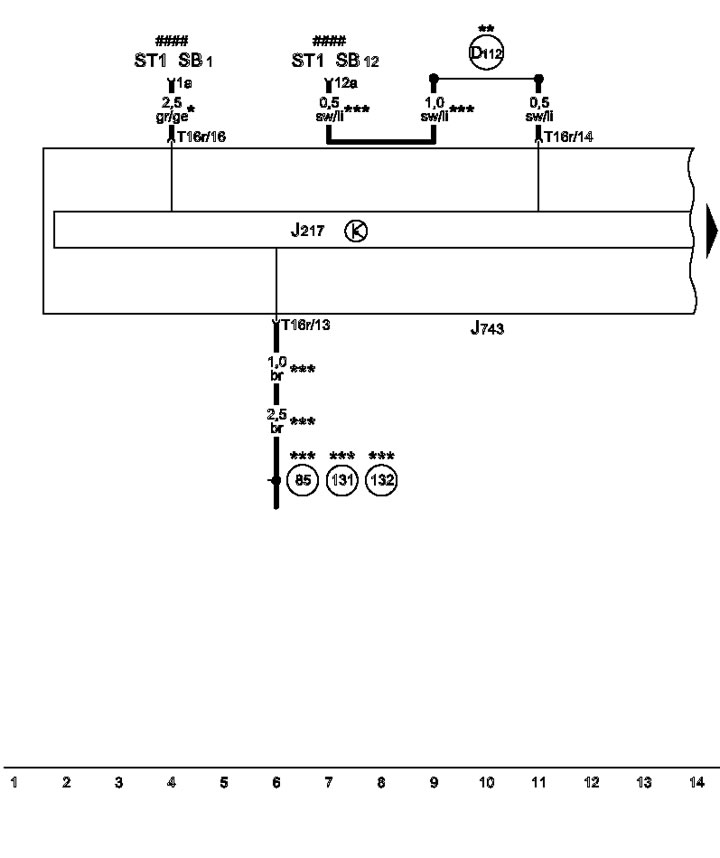

5-1 Предпазители, мехатроника, заземяване
* Раздел 1.5 е възможен
** За дизелови модели
***Вижте диаграмата на ECM
# # # # Вижте местоположението на предпазителя

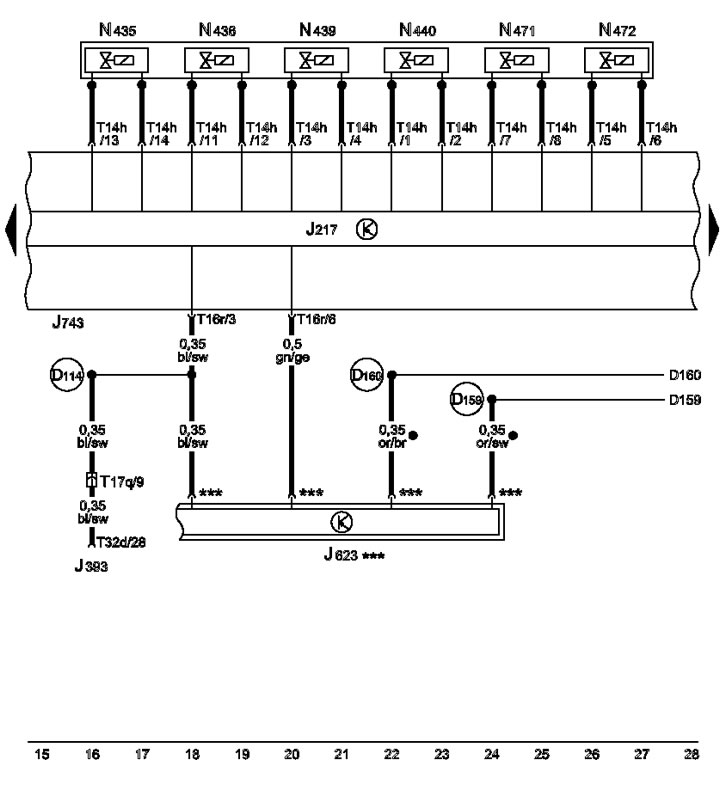

5-2 ECM, контролен блок за комфорт, клапани 3 и 4 в тави 1 и 2, вентил за охлаждане на маслото, главен клапан за налягане
*** вижте диаграмата на ECM

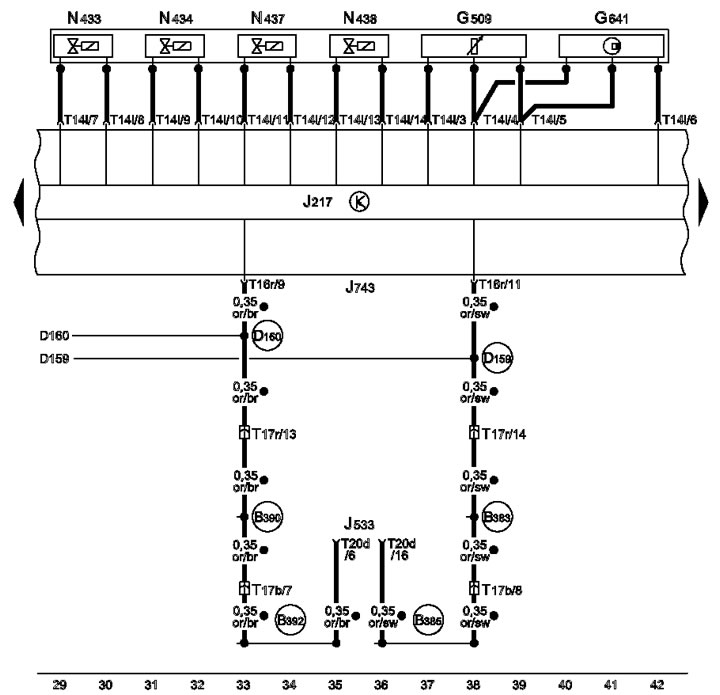

5-3 Сензор за температура на съединителя, сензор 3 оборота на входа на клапани 1 и 2 в палети 1 и 2

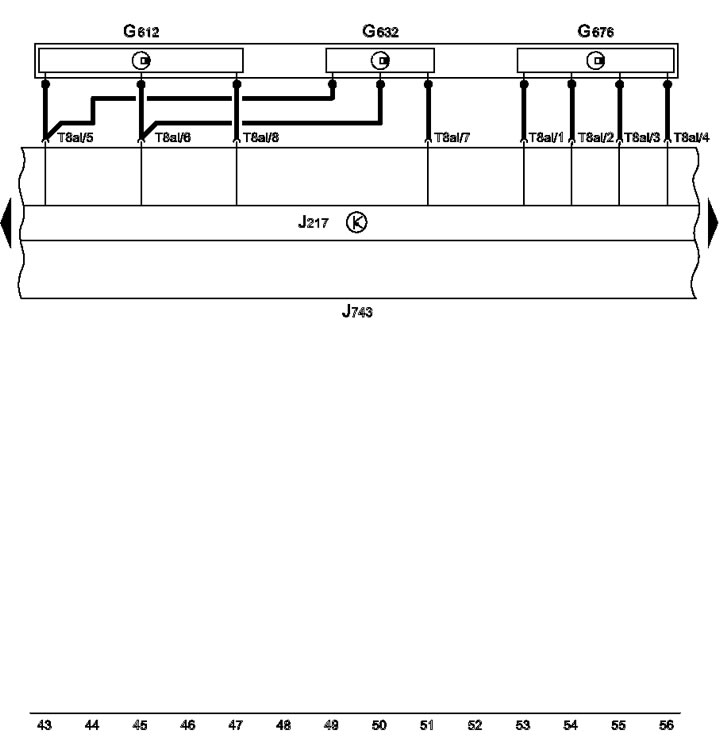

5-4 Сензори 1 и 2 на оборотите на входа, сензор на избраната предавка

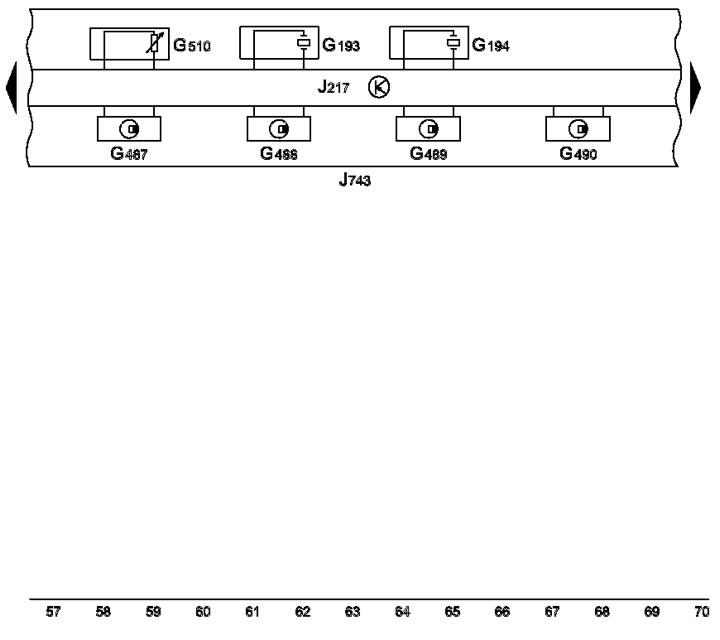

5-5 Сензори 1 и 2 за налягане в хидравличните линии на DSG, сензори 1-4 за движение на селектора

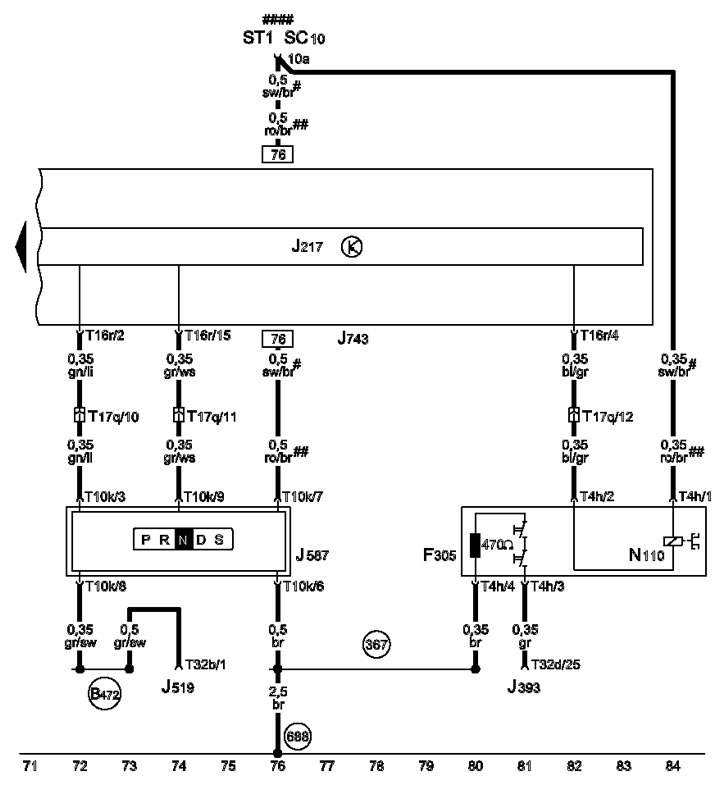

5-6 Предпазител 10 в държач C, блок за управление на сензора на скоростния лост, сензор за режим "P", електромагнитен клапан за заключване на скоростния лост
# модели до 2009г. (включително)
# # модели от 2010г.
# # # # Вижте местоположението на предпазителя
