6-степенна AT (0B6), от септември 2007 г (Audi A4 B7)

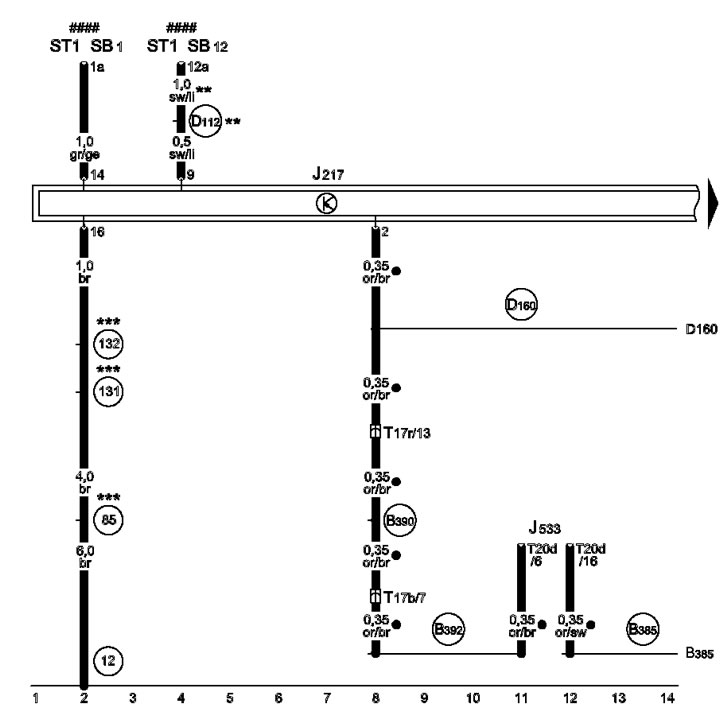

3-1 Захранване с напрежение, AT контролен блок, CAN шина
# # # # Вижте местоположението на предпазителя
** За дизелови модели
***Вижте диаграмата на ECM

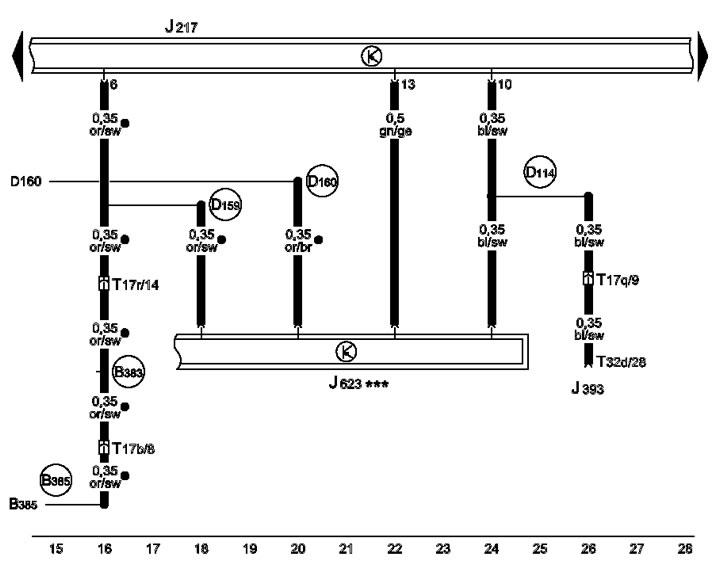

3-2 блокове за управление AT, ECM
***Вижте диаграмата на ECM

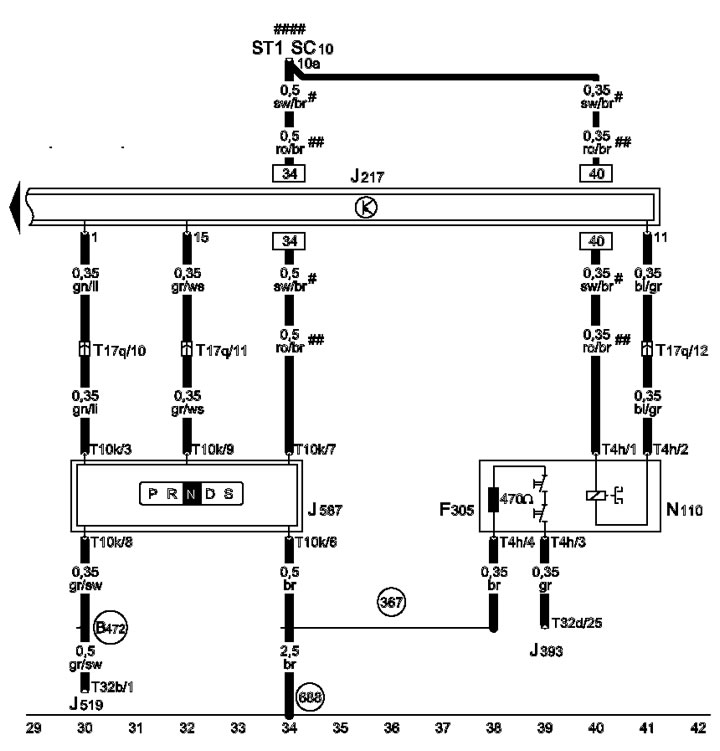

3-3 блок за управление AT, блок за управление на сензора на скоростния лост, електромагнитен клапан за заключване на скоростния лост, сензор за избор на режим "P"

# Модели до 2009г. (включително)
# # Модели от 2010 г. нататък.
# # # # Вижте местоположението на предпазителя
