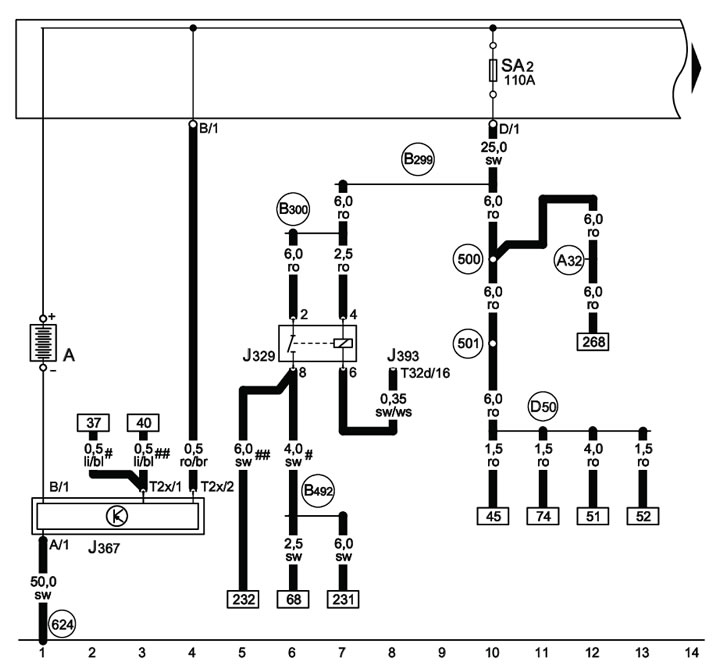

1-1 Батерия, клеми на захранващото реле 15
# Издание до 2009 г. (включително)
# # От 2010г.

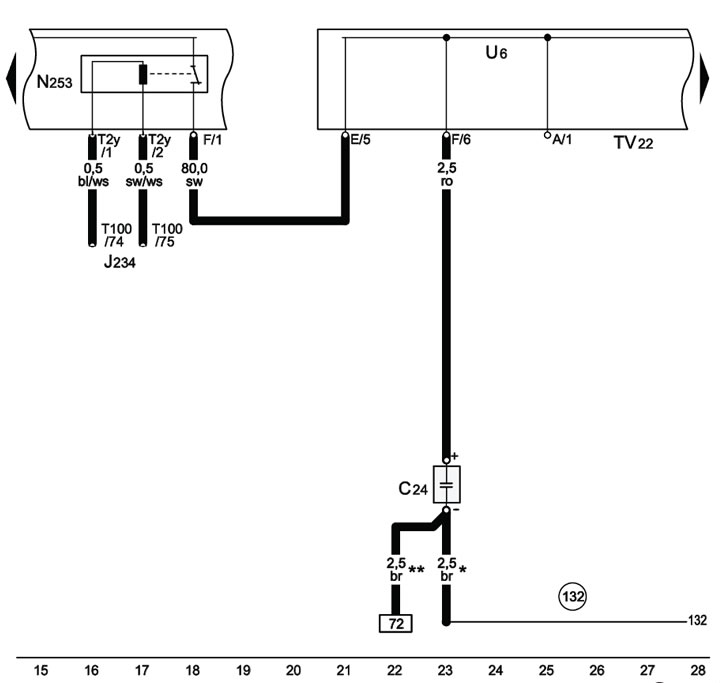

1-2 Филтър за потискане, щифт за аварийно изключване на батерията, спомагателна клема за стартиране на батерията
*Вече не се използва, постепенна промяна
** Постепенна промяна

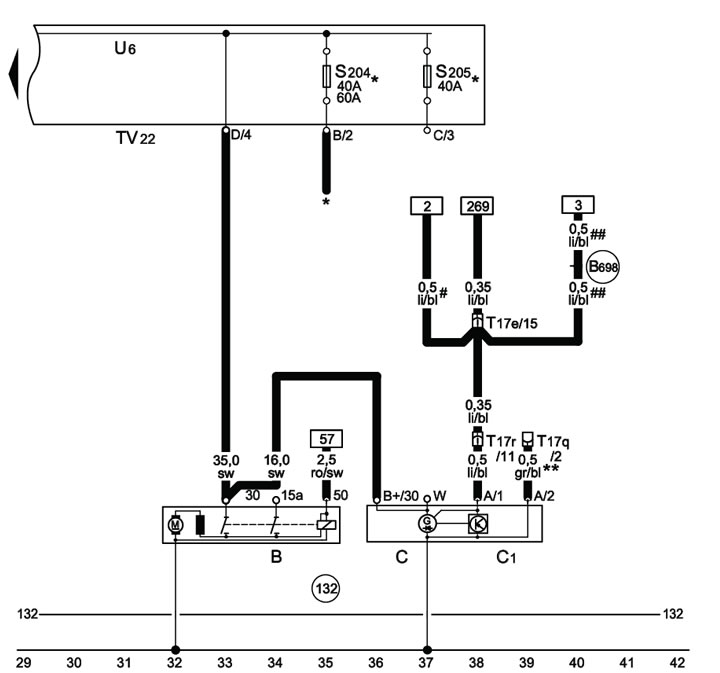

1-3 Стартер, генератор, клема за стартиране на спомагателна батерия
* виж диаграмата на вентилатора на радиатора
**Вече не се използва, постепенна промяна
# до 2009г. (включително);
# # от 2010 г

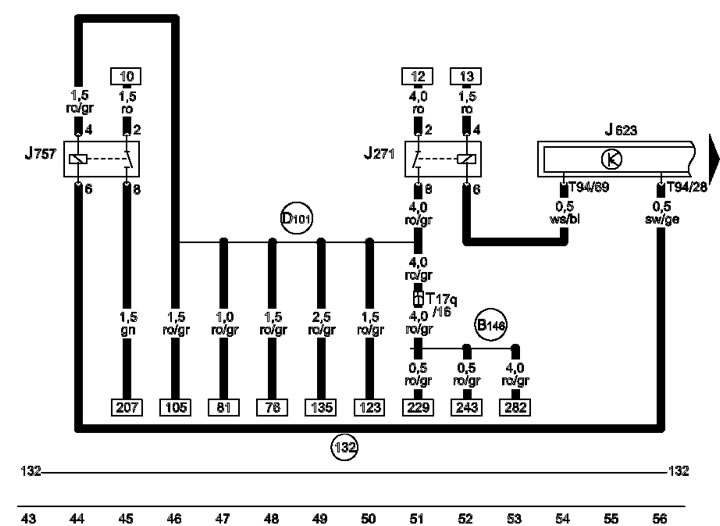

1-4 ECM захранващо реле, захранващо реле на компонент на двигателя

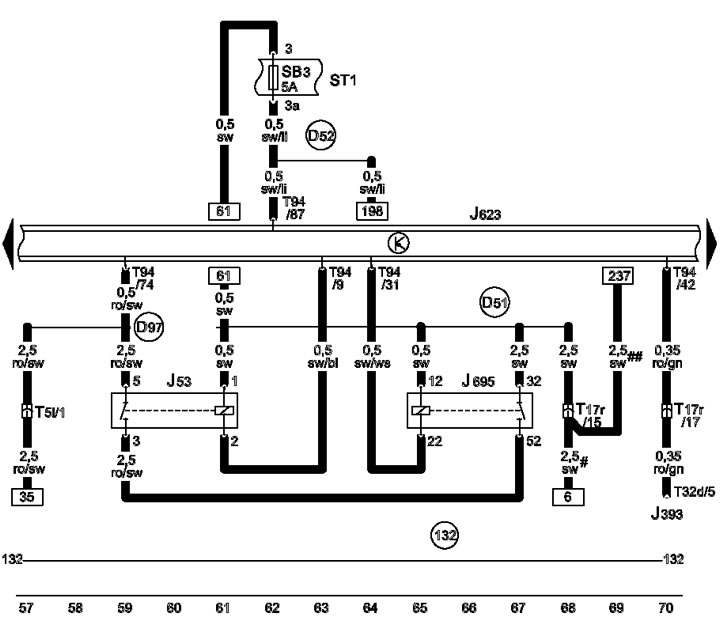

1-5 Стартерно реле
# Издание до 2009 г. (включително)
# # От 2010г.

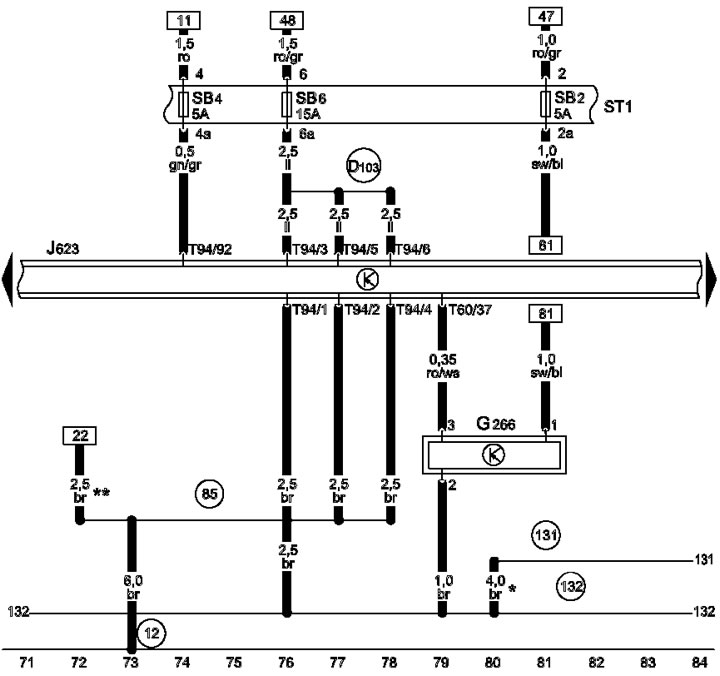

1-6 Клема 30 захранване за ECM, сензор за ниво на двигателното масло и температура
* Раздел 2.5, постепенна промяна
** Постепенна промяна

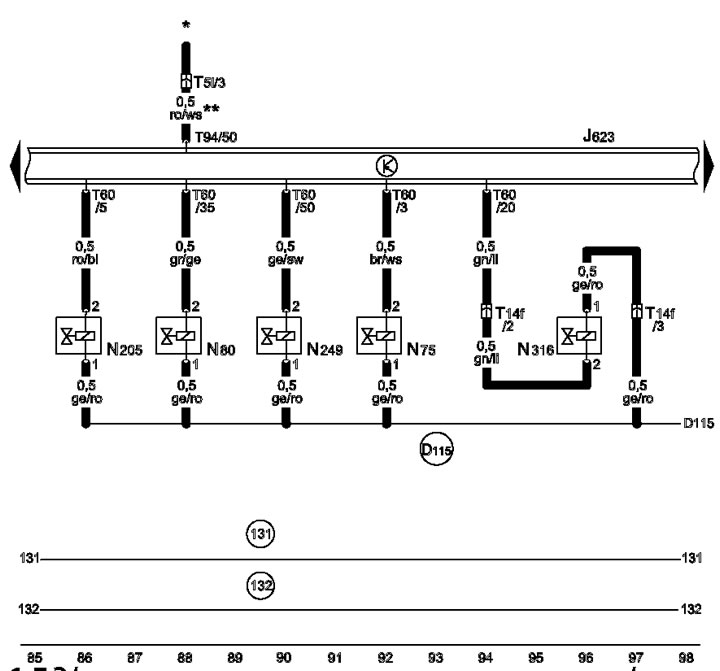

1-7 Електромагнитен клапан за регулиране на налягането на пълнене, Електромагнитен клапан #1 EVAP, Електромагнитен клапан #1 за регулиране на всмукателния разпределителен вал, Клапан за рециркулация на въздуха за пълнене на клапата на всмукателния колектор
*Вижте диаграмата на вентилатора на радиатора;
** раздел 0.35, постепенна промяна

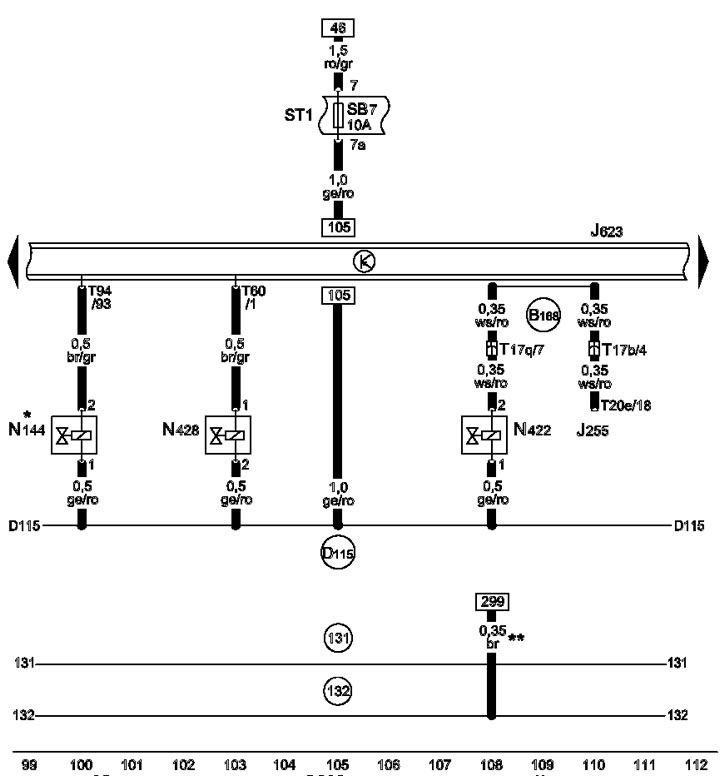

1-8 Клапан за спиране на охлаждащата течност на климатичната система, клапан за регулиране на налягането на маслото
* за модели с електромагнитен клапан на лява електрохидравлична опора на двигателя
** раздел 0.5, постепенна промяна

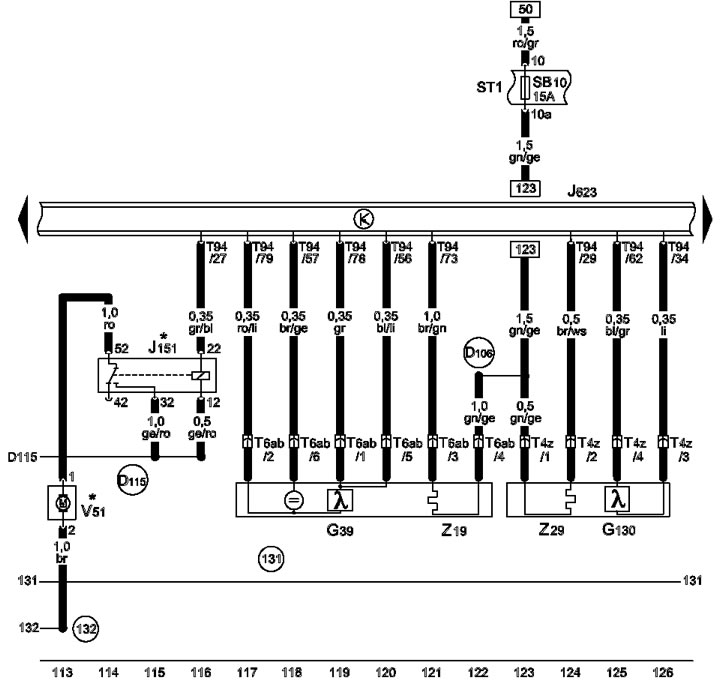

1-9 Ламбда сонди, реле за непрекъсната циркулация на охлаждащата течност
* за модели с непрекъсната циркулационна помпа на охлаждащата течност

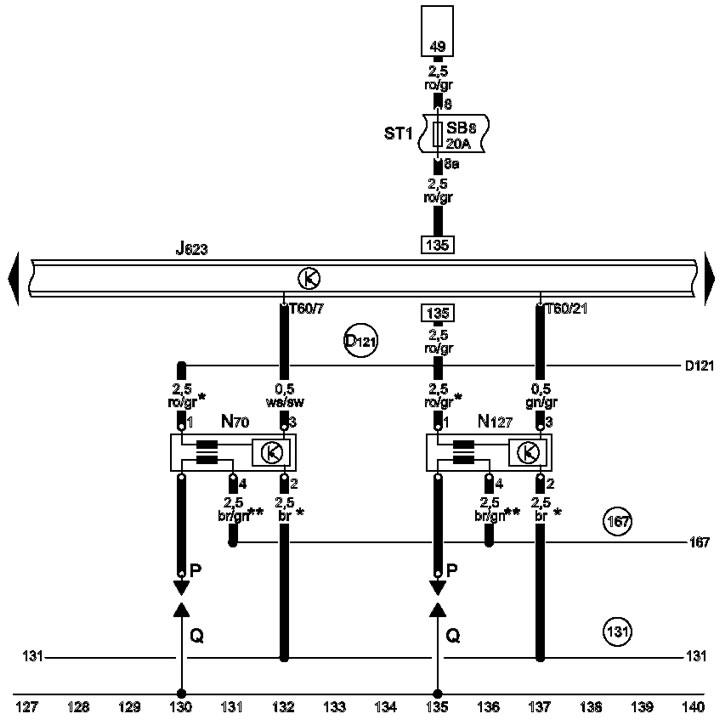

1-10 Запалителни бобини 1-2
* раздел 1.5, постепенна промяна
** раздел 0.5, постепенна промяна

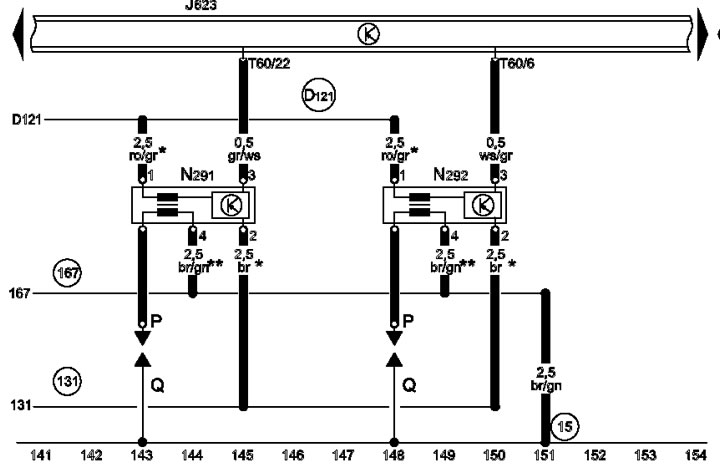

1-11 Запалителни бобини 3-4
* раздел 1.5, постепенна промяна
** раздел 0.5, постепенна промяна

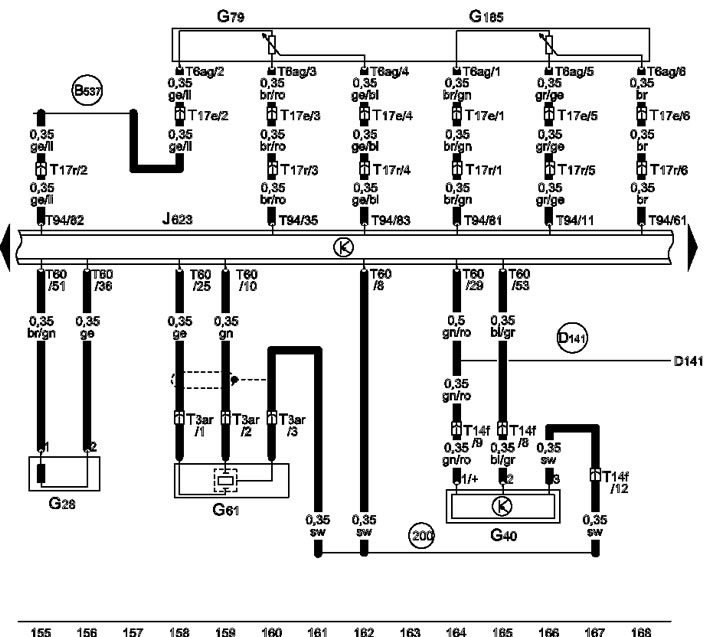

1-12 Сензори SKR, SMR, KS № 1, датчик за положение на педала на газта

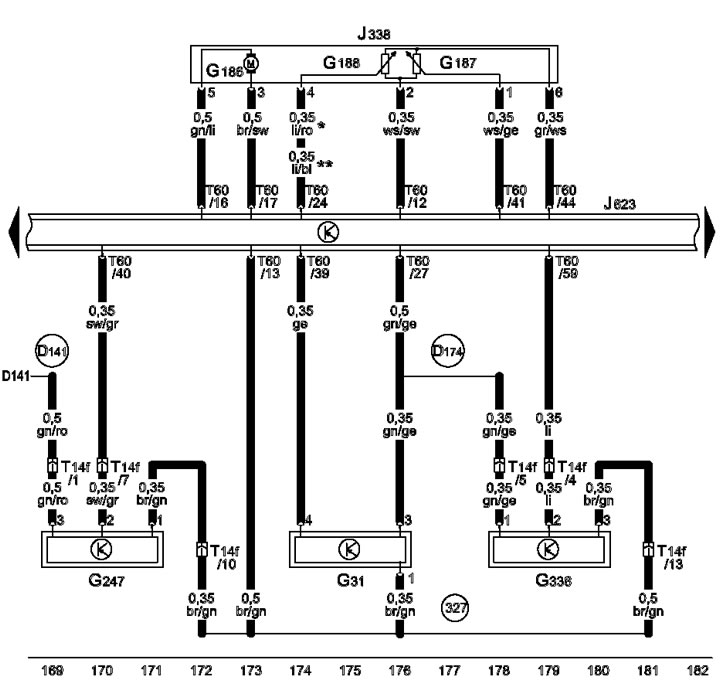

1-13 Сензор за налягане при усилване, Сензор за положение на клапата на всмукателния колектор, Дроселов модул, Сензор за налягане на горивото
*Вече не се използва, постепенна промяна
** Постепенна промяна

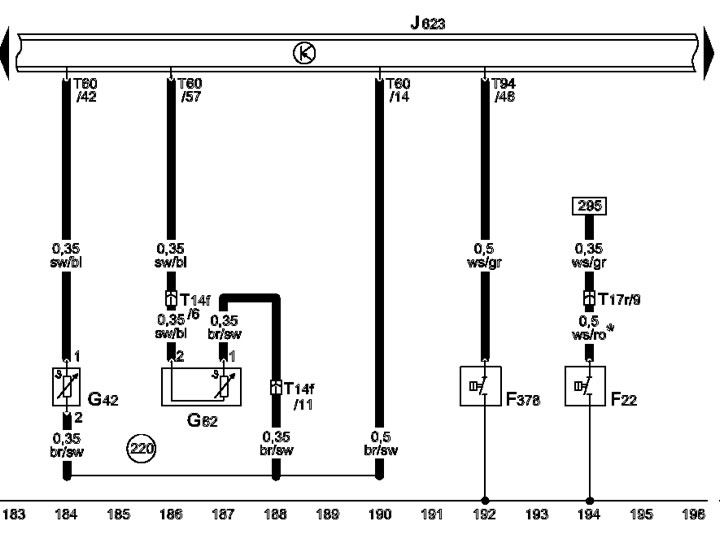

1-14 Сензор за налягане на двигателното масло, сензор за температура
* Цветът на кабела е променен на бял/сив, постепенна промяна

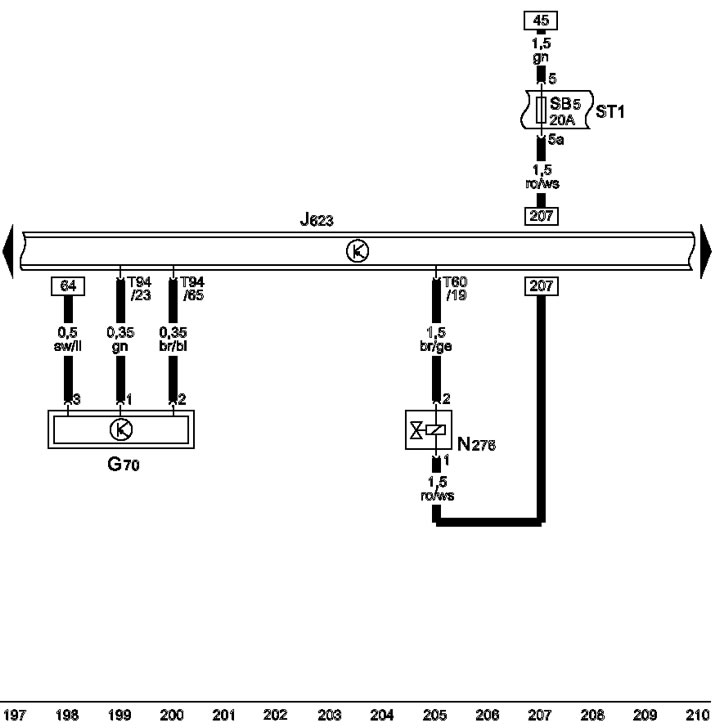

1-15 MAF сензор, клапан за регулиране на налягането на горивото

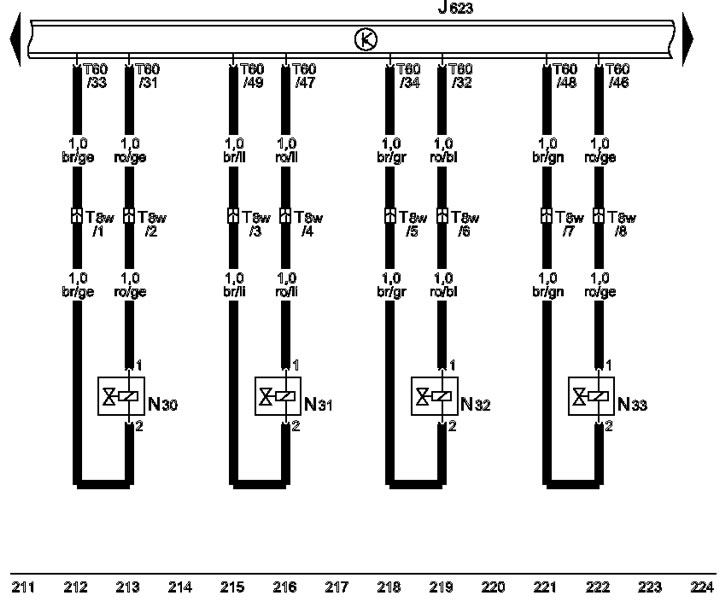

1-16 Инжектори

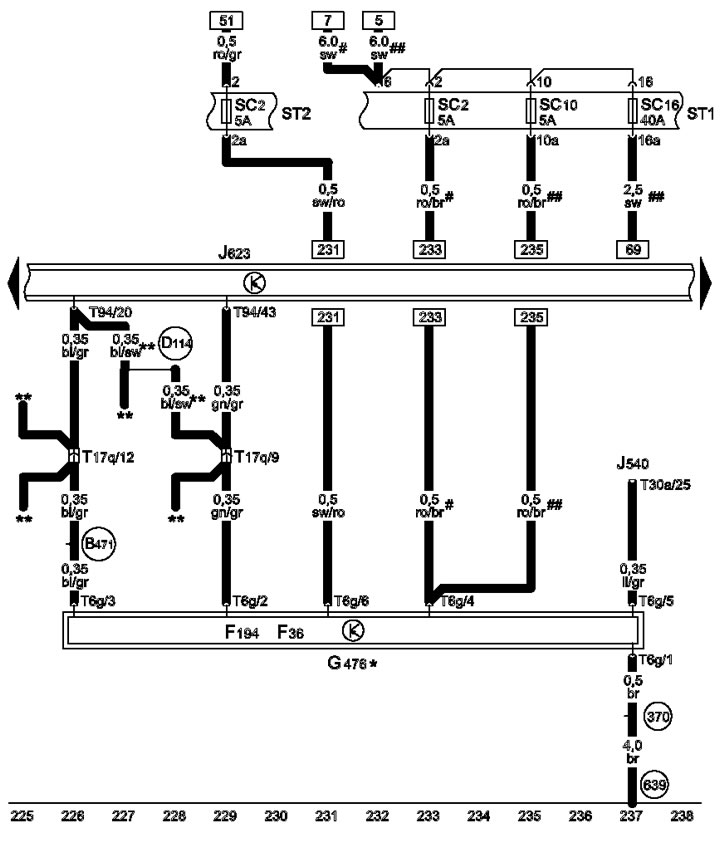

1-17 Сензор за положение на съединителя
* Модели с ръчна скоростна кутия;
** Модели с AT
# от 2009г. (включително);
# # от 2010 г.

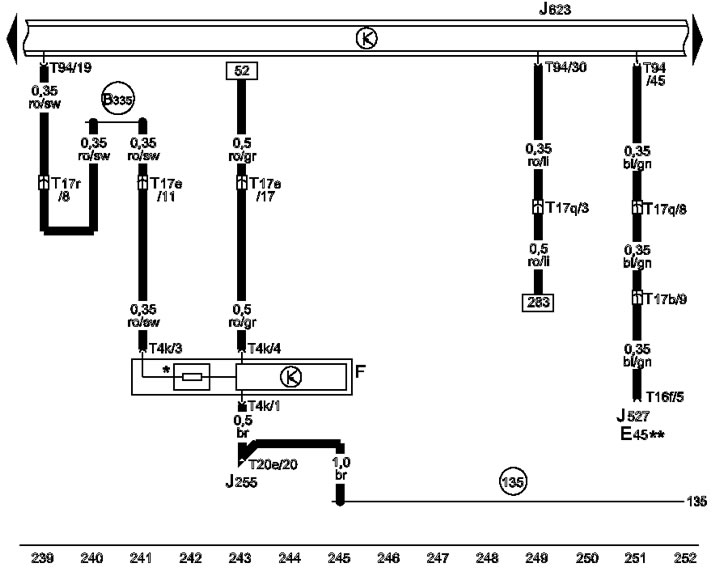

1-18 D/W стоп светлини
* Намотка на спирачните светлини
** За модели с темпостат

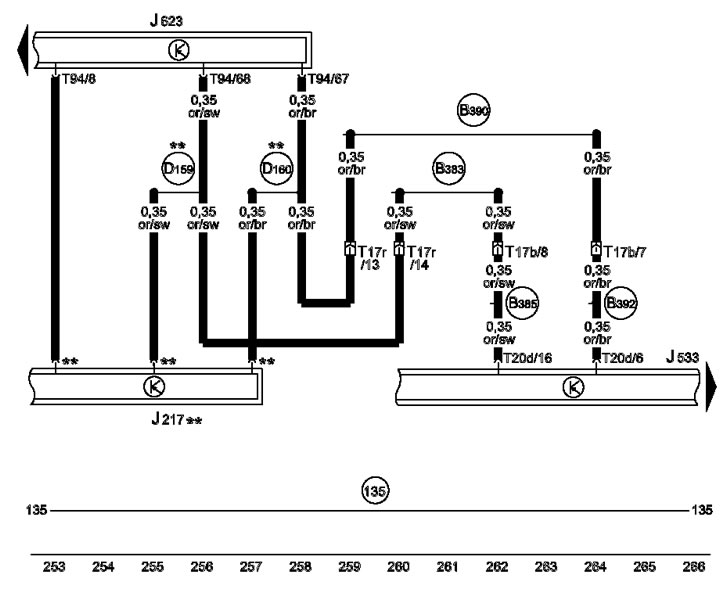

1-19 CAN шина за задвижване, AT контролен блок
** За модели с АТ

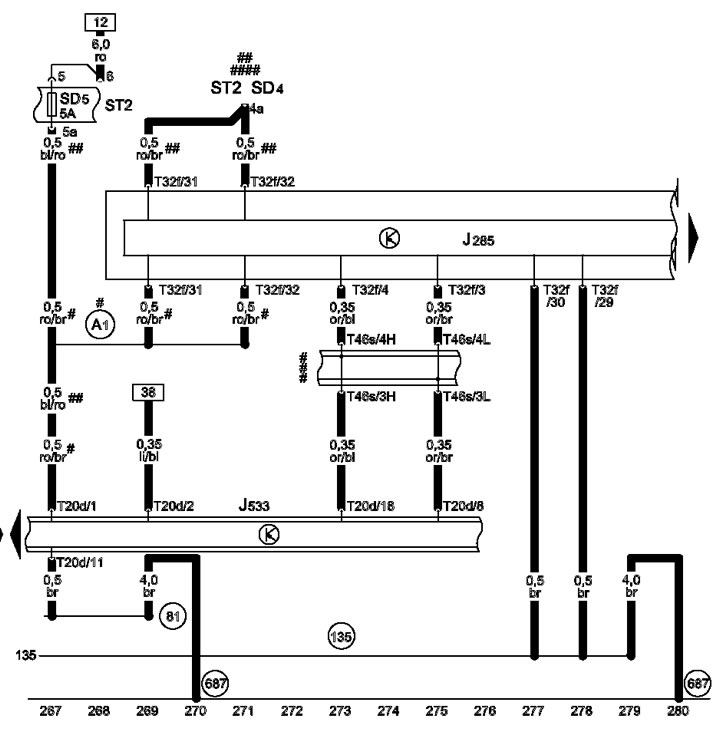

1-20 Блок за управление във вложката на арматурното табло
# Издание до 2009 г.. (включително);
# # От 2010г.
# # # Мост с кафява вложка

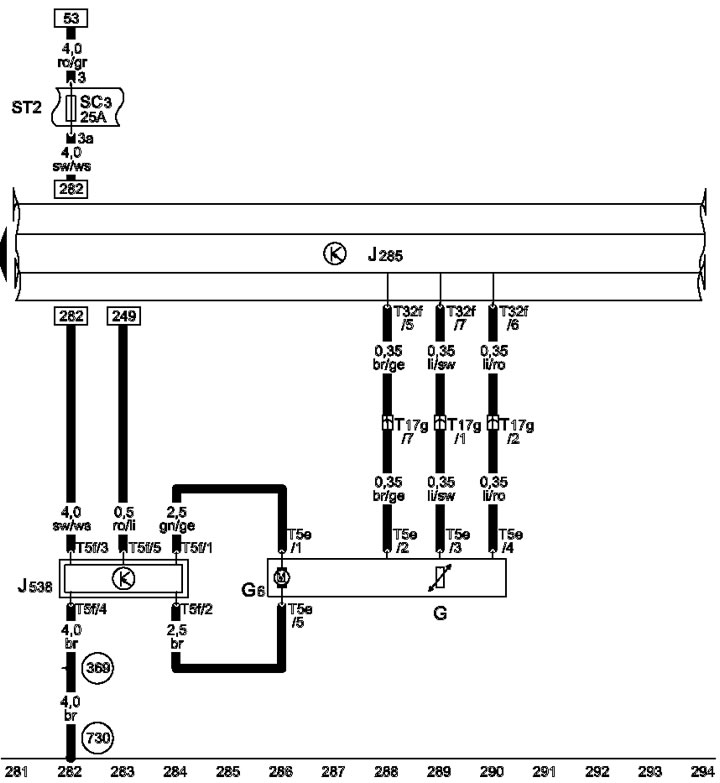

1-21 Блок за управление в панела на арматурното табло, индикатор за гориво, помпа за пълнене на системата за подаване на гориво

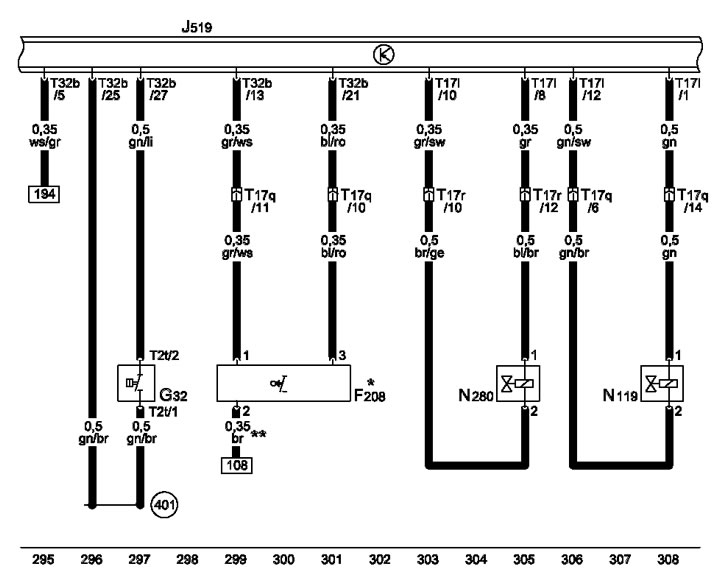

1-22 Сензор за ниско ниво на охлаждащата течност
* За модели с ръчна скоростна кутия
** раздел 0.5, постепенна промяна
