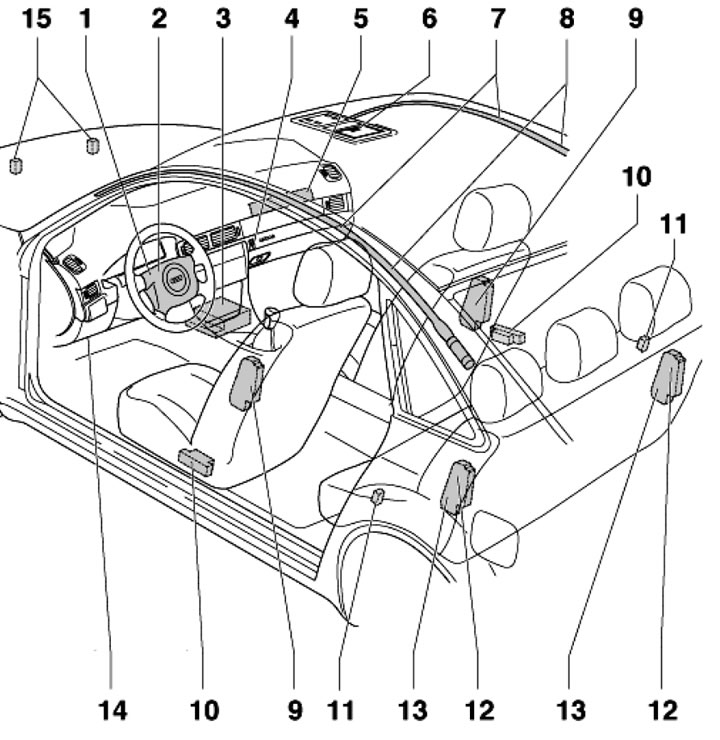

15.0. Местоположение на компонентите на системата SRS. 1, 2. Предна въздушна възглавница на водача; 3. Блок за управление на SRS; 4. Превключвател на въздушната възглавница за предния пътник; 5. Предна въздушна възглавница за предния пътник; 6. Ключ за деактивиране на въздушната възглавница за предния пътник; 7, 8. Надуваеми завеси; 9. Предна странична въздушна възглавница; 10. Сензори за странично ускорение (в предните врати); 11. Сензори за странично ускорение (на щанд С); 12, 13. Задни странични въздушни възглавници (в облегалките); 14. Диагностичен конектор; 15. Преден сензор за странично ускорение
Блок за управление
1. Изключете отрицателния кабел от акумулатора
2. Отстранете централната конзола (виж глава 11).
3. Натиснете ключалката (4 на съпротивлението. илюстрации) и изключете конектора (3) на блока за управление на SRS (1). Отстранете болтовете (2) и отстранете контролния блок.

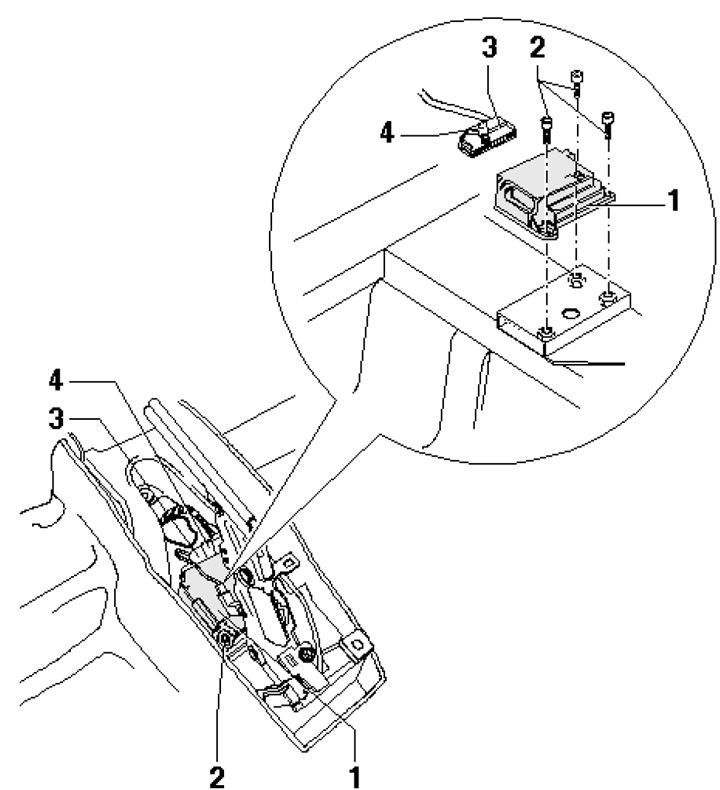

15.3. Подробности за монтажа на блока за управление на SRS
4. Монтажът се извършва в ред, обратен на демонтирането на компонентите. Затегнете болтовете до 7 Nm.
Спирална пружина
5. Настройте волана в положение право напред.
6. Отстранете капаците на кормилната колона (виж глава 11), изключете конектора (1 на съпротивлението. илюстрации), натиснете внимателно крепежните елементи (стрелките) и отделете винтовата пружина от модула на кормилната колона.

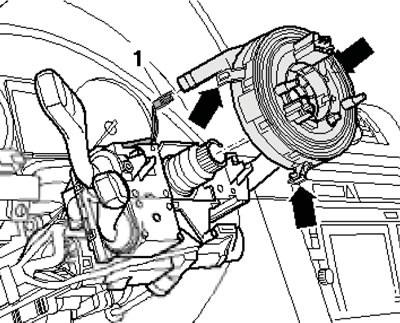

15.6. Премахване на винтовата пружина
7. Инсталиране на система трябва да се извършва при намиращ се в положение на праволинейното движение на волана.
Сензори за челен сблъсък
8. Изключете отрицателния кабел от акумулатора.
9. Отстранете въздуховода, ако е необходимо.
10. Натиснете ключалката на жълтия конектор (3 на съпротивлението. илюстрации) и го изключете. Отстранете двата болта (2) и сензора за удар (1).

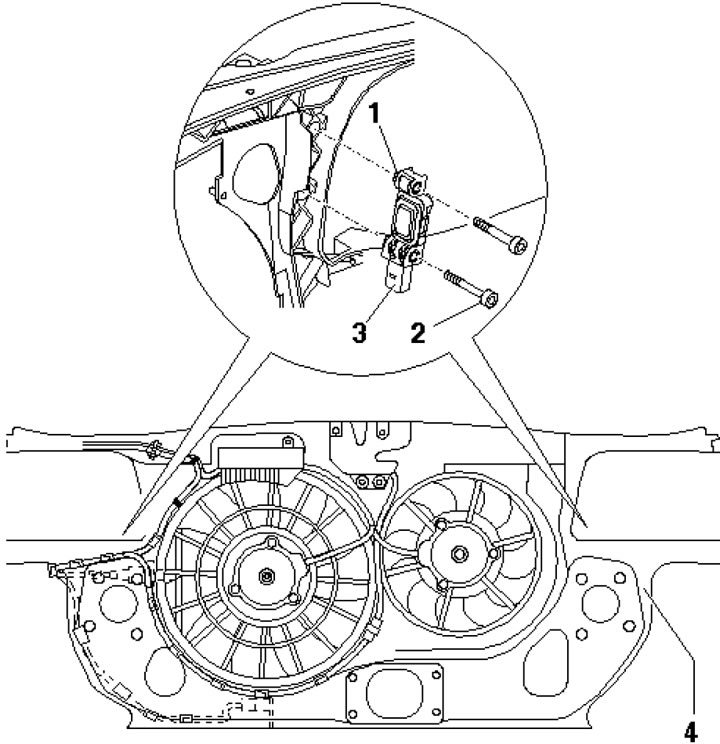

15.10. Сензори за челен сблъсък
11. При монтажа затегнете болтовете до 9 Nm.
Сензори за страничен удар за предни странични въздушни възглавници
12. Изключете отрицателния кабел от акумулатора.
13. Свалете тапицерията на предната врата (виж глава 11).
14. Изключете конектора (4 на съпротивлението. илюстрации), развийте болтовете (1 и 3) и отстранете сензора (2).

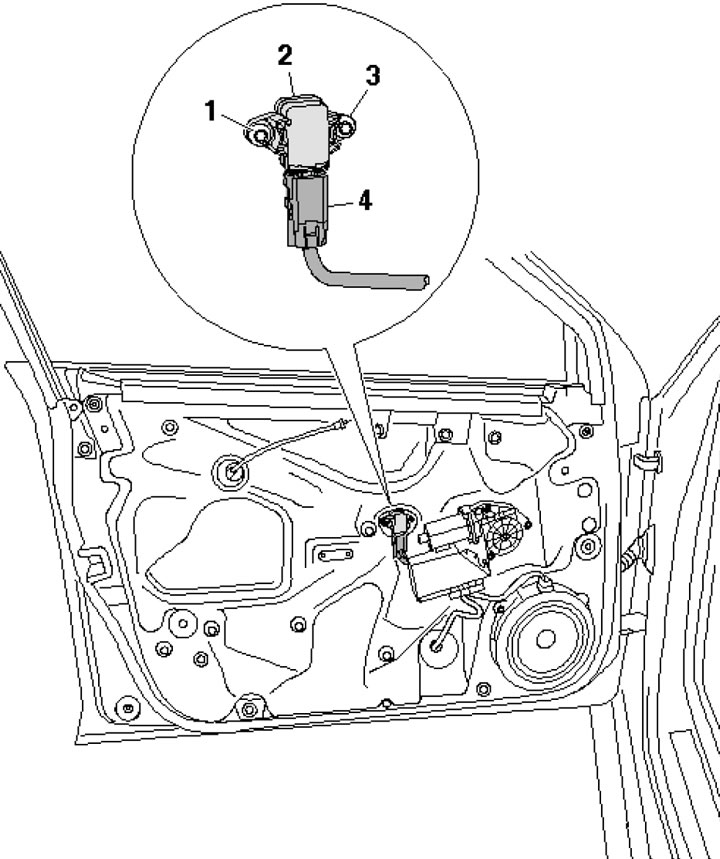

15.14. Премахване на датчика за страничен удар на предните въздушни възглавници
15. При монтажа затегнете болтовете до 5 Nm.
Сензори за страничен удар за задни странични въздушни възглавници
16. Изключете отрицателния кабел от акумулатора.
17. Отстранете страничната облицовка.
18. Натиснете ключалката на жълтия конектор (3 на съпротивлението. илюстрации) и го изключете. Отстранете двата болта (2) и отстранете ударния сензор (1).

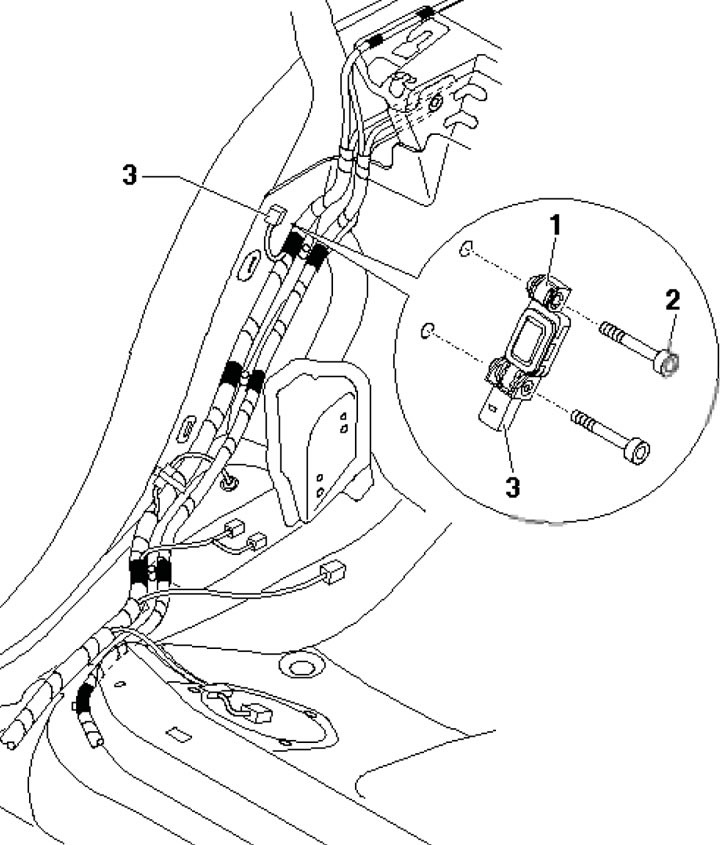

15.18. Премахване на датчика за страничен удар на задните въздушни възглавници
19. При монтажа затегнете болтовете до 9 Nm.
