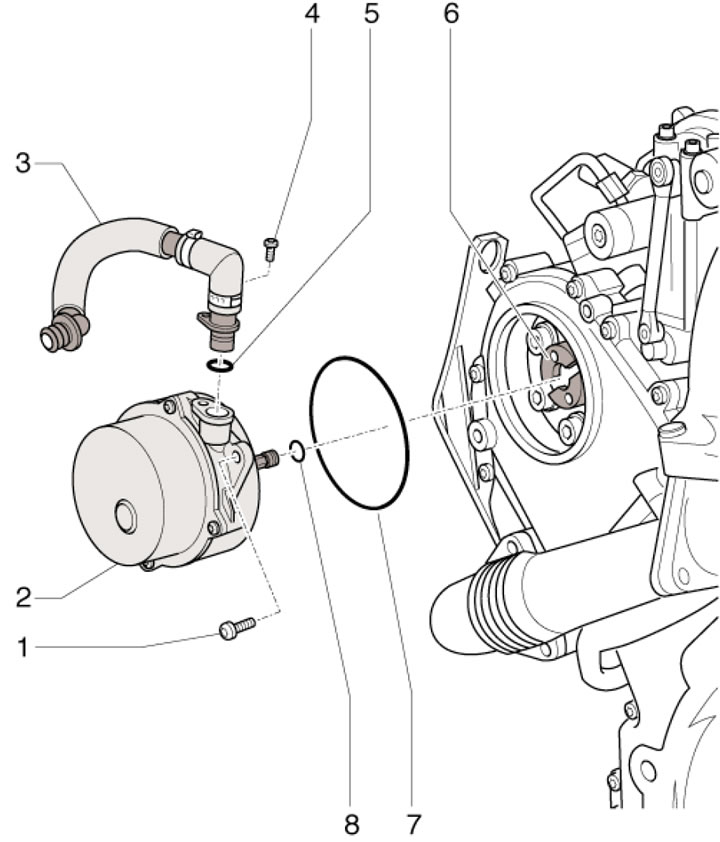

8.1. Подробности за монтаж на смукателна помпа 1. Болт, 9 Nm; 2. Смукателна помпа; 3. Вакуумен маркуч; 4. Болт, 5 Nm; 5, 7, 8. Уплътнителен пръстен, подлежи на смяна; 6. Всмукателен разпределителен вал
2. Свалете декоративния капак на двигателя (вижте Глава 2).
3. Отстранете винта (стрелка в илюстрация 5.23 Глава 2) монтира разширителния съд и го преместете настрани, без да разкачвате маркучите (GZ). Изключете съединителя на сензора за ниско ниво на охлаждащата течност от долната страна на разширителния съд.
4. Развийте болта (1 на съпротивлението. илюстрации) и отделете вакуумния маркуч с фланеца от смукателната помпа. Развийте болтовете (стрелките) и свалете помпата.

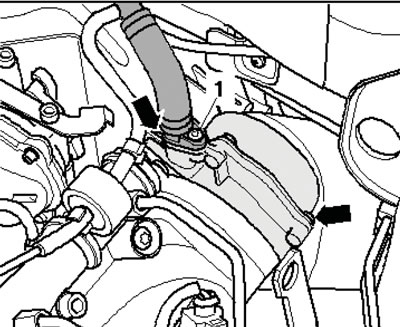

8.4. Части за монтаж на вакуумна помпа
5. Монтажът се извършва в реда, обратен на демонтирането на компонентите. Използвайте нови О-пръстени.
