Если а/м оснащен индикатором давления воздуха в шинах, об этом свидетельствует соответствующий код компл. на табличке с данными а/м или в системе ELSA, в — особых указаниях для данной модели, в документе с "параметрами а/м". Система контроля давления в шинах проверяет во время движения давление в 4 колесах. Поврежденные датчики давления воздуха в шине по соображениям безопасности следует заменять. Не очищать датчики давления воздуха в шине струями пара или воздуха под большим давлением. Из соображений безопасности после применения шинного герметика заменить датчик давления воздуха в шине и очистить обод. Система контроля давления в шинах состоит из блока управления, встроенной в блок управления центральной антенны и датчика давления воздуха в шинах на каждом из ведущих колес. Если в а/м изменено положение колес, заменены колеса или датчики давления воздуха в шинах, или изменено давление в шинах, следует вновь провести настройку блока управления. В случае замены колеса с датчиками давления воздуха в шинах (зимние /летние шины), необходимо проверить давление и заново настроить датчик в блоке управления.
В памяти регистрации ошибок могут появиться записи при: сбое в системе; установлены не все колеса с датчиками давления воздуха в шинах. При установке шин без или с неправильными датчиками давления воздуха в шинах. (В этом случае на комбинации приборов загорается желтая сигнальная лампа "Пиктограммы системных неисправностей", и ее деактивация невозможна через систему.) Система распознала новые датчики, хотя кнопка на панели управления мультимедийной системы «Е380» для настройки актуальных значений давления в шинах не была нажата. (В этом случае системную ошибку можно стереть, нажав кнопку).

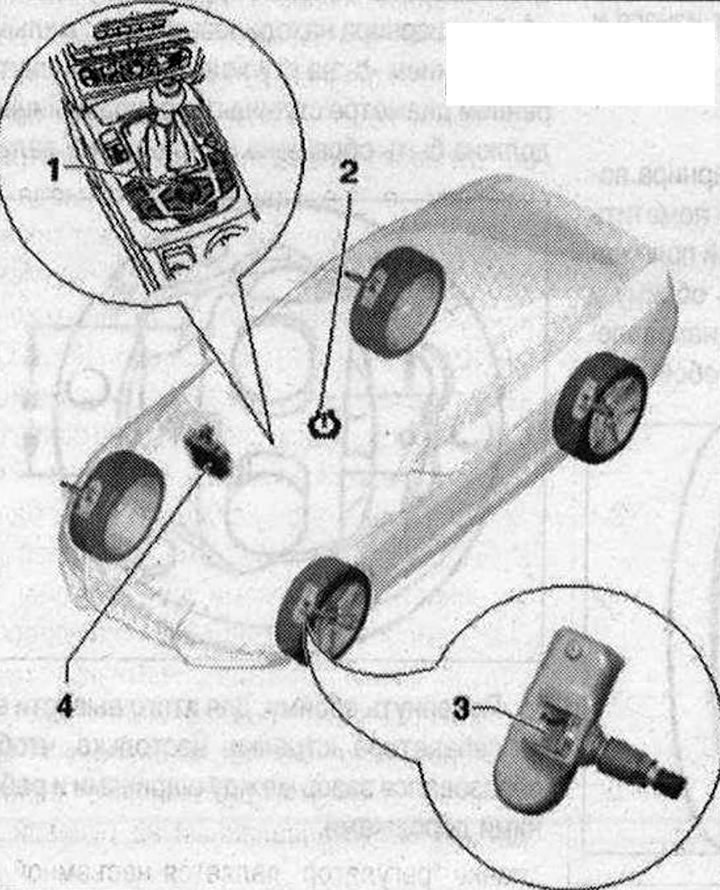

Контроль давления в шинах 1. Панель управления мультимедийной системы «Е380». Место установки: панель управления мультимедийной системы «Е380» установлена в центральной консоли. Нажатием на функциональную кнопку "CAR", при помощи поворотного регулятора в системном меню а/м "Системы" можно выбрать функцию "Контроль давления в шинах"; 2. Индикатор на комбинации приборов. Тестер «VAS 5051 В»; 3. Датчик давления в шине впереди слева «G222», впереди справа «G223», сзади слева «G224» и сзади справа «G225». Если в а/м изменено положение колес, заменены колеса или датчики давления воздуха; в шинах, или изменено давление в шинах, следует вновь провести адаптацию блока управления; 4. Б/у системы контроля давления в шинах «J502». В случае замены блока управления системы контроля давления в шинах «J502» необходима повторная кодировка системы
Снятие блока управления системы контроля давления в шинах «J502»
Б/у контроля давления в шинах «J502» находится в пространстве для ног спереди справа, под передней панелью. Перед снятием блока управления системы контроля давления воздуха в шинах «J502» следует выполнить в режиме Ведомый поиск неисправностей функцию "Замена блока управления". Снять перчаточный ящик. Снять накладку порога. С помощью 2-го механика осторожно отогнуть напольное покрытие в сторону. Изолирующий мат «стрелка» отвернуть вверх.
Разблокировать и снять разъем «3». Отвернуть гайки «1» и извлечь блок управления системы контроля давления в шинах «J502--1» наверх.
Установка
Установка в обратном порядке. При этом нужно учитывать следующее: если при возвращении напольного покрытия в монтажное положение центральная консоль была снята с передней панели, то вставить цапфу центральной консоли «1» в переднюю панель «2». Затянуть гайки «1» моментом 2 Н·м.
В случае замены блока управления системы контроля давления воздуха в шинах «J502» необходима повторная кодировка системы.
