Передняя дверь — регулировка положения (Audi A4 B8)

Регулировка положения двери

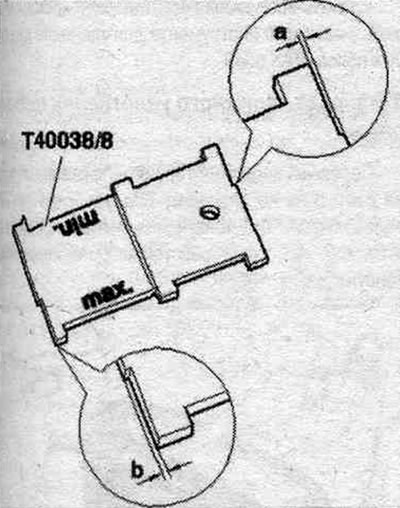

Отметки «min и max» используются для проверки боковой per.. Паз в центре шаблона используется для per. высоты. Отступ 0,4 мм используется для проверки расстояния передней двери до крыла или зад. двери до передней двери. Отступ 0,6 мм используется для проверки расстояния панелей стойки «В» от зад. двери до передней двери.

Величины зазоров

Все допуски по размерам составляют ±0,5 мм. Параллельность стыка не должна превышать 0,5 мм.

Размер F = 3,5 мм.

Размер G = 4,5 мм.

Размер Н = 3,5 мм.

Сторона водит.: Снять накладку передней панели со стороны водит.. Снять нижнюю облицовку стоек А. Снять крепление платы реле со стороны водит..

Сторона пер. пассаж.: Снять вещевой ящик.

Все

Снять соединительный элемент стойки А.

Регулировка в продольном направлении

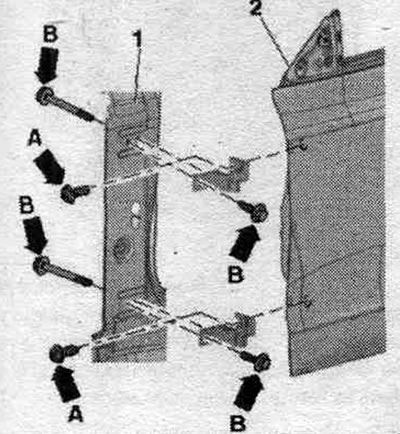

Отвернуть болты «стрелки В» сверху и снизу на шарнире и на стойке А «поз. 1». Выровнять дверь «2» в продольном направлении. Затянуть винты «стрелки В».

Регулировка по высоте

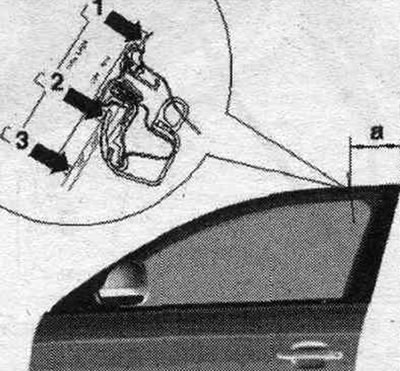

Болты шарнира со стороны двери представляют собой центровочные болты, поэтому регулировка двери этими болтами, как правило, не требуется. Если необходима регулировка этими болтами, то их можно заменить на болты такой же длины и прочности. Для peг. использовать шаблон «Т40038/8». Установить шаблон на расстоянии «а» = 150 мм. При правильной регулировке шаблон должен прилегать к крыше и декоративной планке в пункте 1 (стрелки), как на рис.. В пункте 2 должна находиться нижняя сторона направляющей стекла внутри паза.

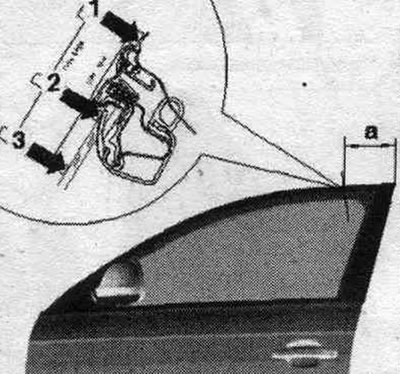

Регулировка относительно центра а/м: Для per. использовать шаблон «Т40038/8». Установить шаблон на расстоянии «а» = 150. Вывернуть болты «стрелки А» сверху и снизу на шарнире. Выровнять дверь «2» в продольном направлении. Затянуть винты «стрелки А». Для положения «min» должны прилегать точки «1» и «3». В пункте «2» не должно быть зазора. Для положения «mах» должны прилегать пункты «2» и «3». В пункте «1» не должно быть зазора.

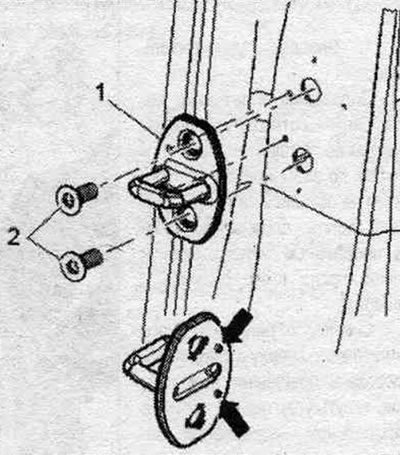

Регулировка с помощью скобы замка: Ослабить болты «2». Сдвинуть скобу замка «1» так, чтобы дверь установилась заподлицо с контуром кузова. Регулировка с помощью скобы замка выполняется только относительно центра а/м. Не следует регулировать дверь по высоте при помощи скобы замка, так как при этом повреждается замок двери. Ослабить болты «2». Сдвинуть скобу замка «1» так, чтобы дверь установилась заподлицо с контуром кузова. При правильной регулировке скоба замка должна входить в замок двери по центру. Затянуть болты «2».
