2. Снимите расширительный бачок охлаждающей жидкости.
3. Рассоедините разъём указателя температуры охлаждающей жидкости. Отсоедините расширительный бачок и отведите его в сторону. Шланги охлаждающей жидкости не отсоединяйте.

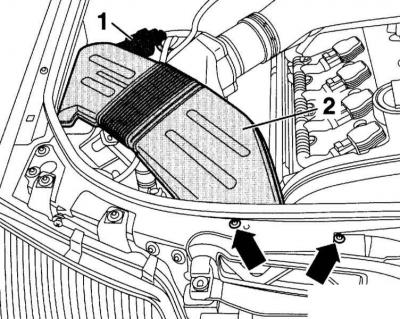

4. Отсоедините AKF-клапан (1). Выверните винты (стрелки на сопроводительной иллюстрации) и выньте шланг для всасывания воздуха.

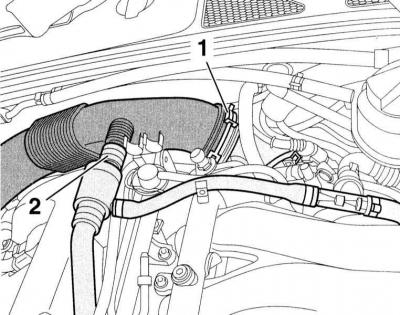

5. Отсоедините шланг для всасывания воздуха (1) от шланга (2). Снимите шланг с нижней стороны патрубка всасывания воздуха.
6. Снимите корпус воздушного фильтра, обратитесь к Разделу Снятие и установка воздушного фильтра.

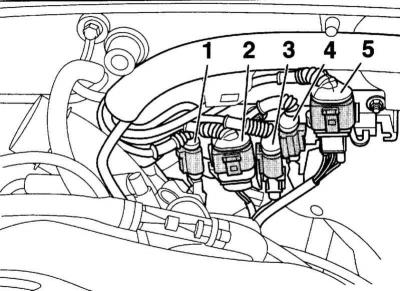

7. Рассоедините разъём (2) лямбда-зонда 2, расположенного после каталитического преобразователя.
8. Рассоедините разъём (5) лямбда-зонда 1, расположенного перед каталитическим преобразователем. (1) – датчик детонации, (3) – датчик числа оборотов двигателя, (4) – датчик детонации 2.
Замена лямбда-зондов
1. Выверните лямбда-зонды.
2. Смажьте резьбу лямбда-зондов высокотемпературной пастой G 05212A3. Паста не должна попадать на шлиц корпуса.
3. Закрепите лямбда-зонды моментом 55Нм.
4. Если заменялись только лямбда-зонды: Состыкуйте разъёмы (2) и (5) лямбда-зондов.
Дальнейшее снятие каталитического преобразователя

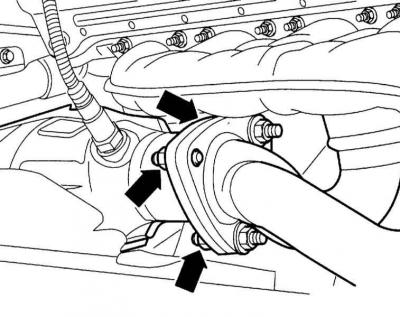

1. Разъедините болтовое соединение каталитический преобразователь/выпускной коллектор (стрелки на сопроводительной иллюстрации).
Предостережение: Операция подъёма и установки автомобиля на подставки связана с опасностью! Поэтому перед проведением операции ознакомьтесь с Разделом Поддомкрачивание и буксировка.
2. Поднимите и установите автомобиль на подставки.

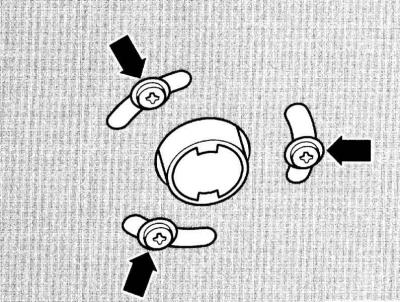

3. У автомобилей со стояночным/дополнительным отоплением: Выверните болты (стрелки на сопроводительной иллюстрации) крепления выхлопной трубы стояночного/дополнительного отопления к нижней крышке двигательного отсека.
4. Снимите нижнюю крышку двигательного отсека, обратитесь к Разделу Снятие и установка верхней крышки двигателя/нижней защиты двигательного отсека/подрамника.
5. Отсоедините крышку над правым приводным валом.

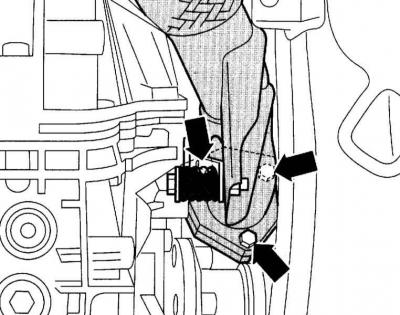

6. Отверните болты крепления и отсоедините каталитический преобразователь от предварительной трубы (стрелки). Выньте каталитический преобразователь наверх
Предостережение: Защищайте каталитический преобразователь от ударов.
