Номера контактов соединительной колодки блока управления
Порядок выполнения
1. Отсоединить колодки серого цвета.

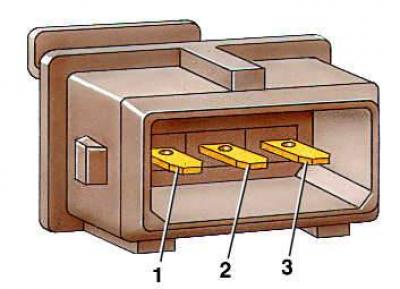

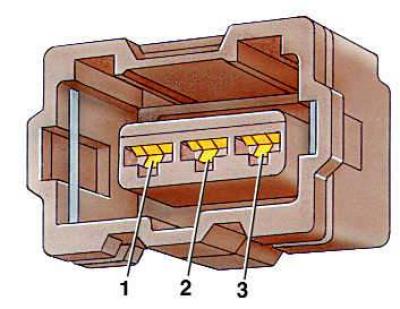

2. Омметром измерить сопротивление между контактами «1» и «2», оно должно быть примерно 1 кОм. Если сопротивление отличается от указанного, нужно заменить датчик.
3. После этого измерить сопротивление между контактами «1» и «3», затем между контактами «2» и «3». В обоих случаях омметр должен показать нуль. Если есть хоть какое-нибудь сопротивление, заменить датчик частоты.
4. Проверить проводку между колодкой датчика частоты и колодкой блока управления зажиганием. Для этого отсоединить от блока соединительную колодку.

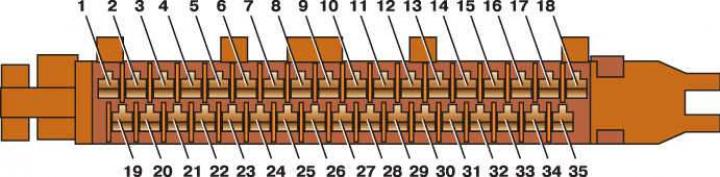

5. Омметром измерить сопротивление между контактами «1» и «29», потом между «2» и «11» и, наконец, между «3» и «28» (см. рис. Номера контактов соединительной колодки блока управления.
6. Во всех случаях сопротивление должно быть равно нулю. Если омметр показывает какое-нибудь сопротивление, значит в проводке имеется обрыв.
