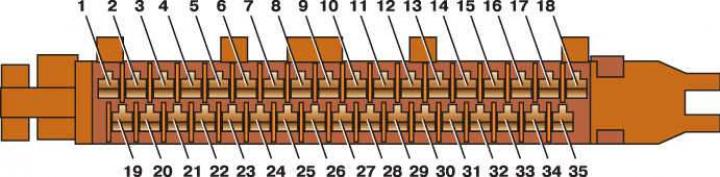

Номера контактов соединительной колодки блока управления
Порядок выполнения

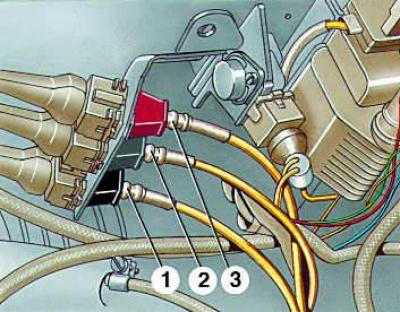

1. Отсоединить колодку черного цвета.

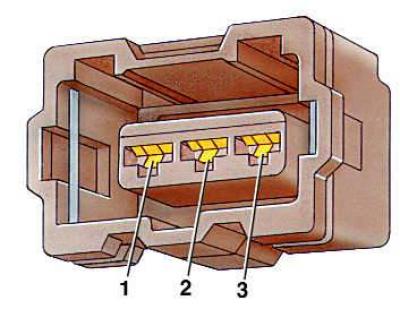

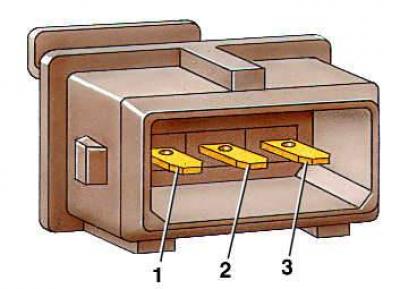

2. Омметром измерить сопротивление между контактами «1» и «2». Оно должно быть примерно 1 кОм. Если сопротивление отличается от указанного, нужно заменить датчик угла опережения зажигания.
3. Затем измерить сопротивление между контактами «1» и «3», «2» и «3». Омметр должен показать нуль в обоих случаях. Если омметр показывает какое-нибудь сопротивление, заменить датчик угла опережения зажигания.
4. Снять обивку под панелью приборов справа, под которой установлен блок управления.
5. Отсоединить от блока соединительную колодку и проверить проводку между колодкой датчика опережения зажигания и колодкой блока управления.
6. Для этого нужно измерить сопротивление между контактами «1» и «13», затем между контактами «2» и «12» и, наконец, между «3» и «28» (см. рис. Номера контактов соединительной колодки блока управления).
7. Во всех случаях омметр должен показывать нуль. Если омметр показывает какое-нибудь сопротивление, значит имеется обрыв в проводке.
