2. Зажмите коленчатый вал между центрами токарного станка (или положите шейками подшипников в призмы) и с помощью стрелочного индикатора измерьте биения на средней шейке. Биения не должны превышать величину 0.06 мм. В противном случае вал следует заменить.
3. Измерьте зазоры в коренных и шатунных подшипниках.
4. Хорошо очистите вкладыши подшипников и положите их в постели подшипников блока цилиндров или в шатуны.
5. Положите по кусочку материала "Plastigage" (пластмассовая "проволока") на шейку каждого коренного подшипника и на крышку каждого коренного подшипника с вложенными вкладышами. Затяните болты моментом затяжки 65 Нм. Вал после этого не проворачивайте.

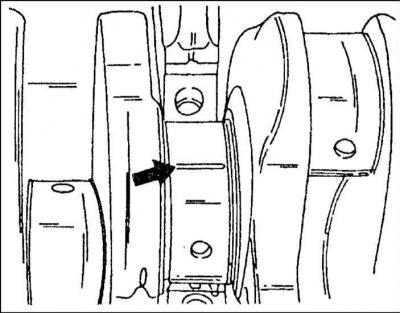

6. Для проверки зазоров шатунных подшипников нужно приставить шатун к шатунной шейке и положите кусочек "Plastigage" на верхнюю часть шатунной шейки (стрелка). Поставьте крышку подшипника с вкладышем и затяните гайки моментом затяжки 30 Нм. Поскольку вал нельзя больше проворачивать, измерения проводятся на двух шатунных подшипниках, находящихся в НМТ.
7. Отверните крышки на коренных подшипниках, на шатунных подшипниках отверните обе крышки по очереди.

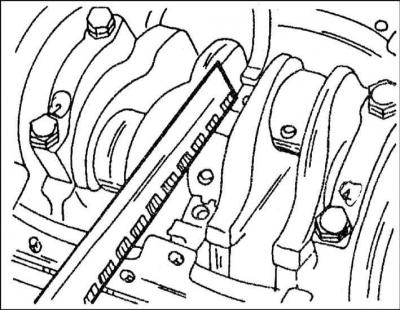

8. С помощью измерительной линейки, входящей в комплект "Plastigage" измерьте раздавленные полоски материала в самом широком месте. Если эта величина превышает 0.17 мм для коренных подшипников, нужно заменить крышки подшипников новыми, причем нужно иметь в виду, шлифовались ли шейки ранее.
9. Для проверки зазоров остальных подшипников нужно проверить коленчатый вал и произвести измерения на двух других шатунных подшипниках. Если нет набора "Plastigage", но Вы можете воспользоваться стрелочным нутромером, можно произвести измерения зазоров коренных и шатунных подшипников нижеописанным способом.
10. Установите крышки подшипников с вложенными вкладышами согласно номерам подшипников на блок цилиндров и затяните болты моментом затяжки 65 Нм. Следует непременно обратить внимание на то, чтобы вкладыши попали на свои прежние места. Если измеряются зазоры шатунных подшипников, нужно вложить вкладыши в шатуны и в крышки и привернуть крышки прежними гайками, затянув их моментом 30 Нм.

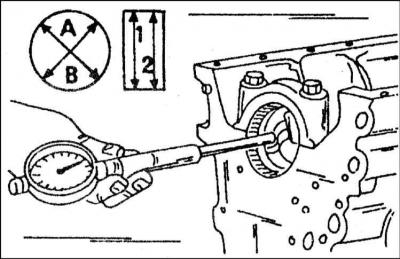

11. Измерьте внутренние диаметры подшипников. При этом следует соблюдать направление измерений А и В и места измерений 1 и 2. При этом можно определить отклонение от окружности (А и В) и величину конусности (1 и 2). Запишите полученные результаты для каждого подшипника.

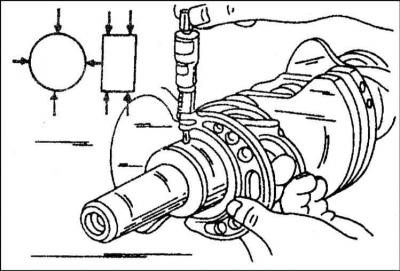

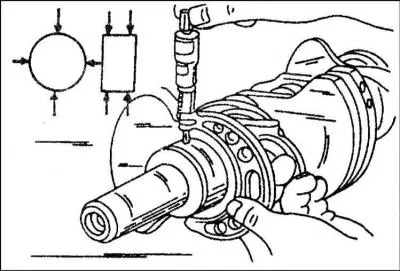

12. Измерьте по порядку диаметры всех шеек подшипников с помощью микрометра. При этом опять же производите измерения в определенных местах, которые обозначены стрелками. Запишите результаты измерений для всех шеек подшипников.
13. Вычтите результаты измерений для диаметров подшипников из результатов измерений для внутренних диаметров. Результат будет представлять собой зазор в подшипнике (коренном или шатунном) и должен соответствовать указанной в Спецификациях величине.
